Corte fino da chapa metálica à linha máquina do comprimento com ajustador de borda
O corte de folha da bobina do metal à linha do comprimento é um de nossos produtos principais da máquina, nós fabrica o corte de folha do metal à linha máquinas do comprimento para 15years, tem o corte fornecido à linha do comprimento a Malásia, a KSA, a UAE, a Nigéria, a Argélia, a EUA, a Rússia, a Etiópia, a Egito, etc., aproximadamente 30 países,
As folhas da bobina podem ser chapas de aço laminadas a alta temperatura, laminadas, galvanizadas, folha de aço inoxidável, folhas de alumínio, o corte de folha claro do calibre à linha do comprimento tem o nivelamento fino e o corte rápido. Nivelamento +/-1mm da folha pelo medidor quadrado, parada rápida que corta 2m x 28pcs/min.
O corredor contínuo do leveler, da alimentação servo do comprimento e da tesoura pneumática rápida assegurar o funcionamento da alta velocidade e da elevada precisão, empilhando a velocidade continua as folhas de corte de vinda e empilha cada folha rapidamente um por um, para uma bobina 2mm x 1250 de x 15T, ele toma 20minutes para cortar, sobre a bobina 40minutes um.
Disposição
Dois grupos bobinam a preparação da sela, único uncoiler do mandrel com tensão traseira, imprensa e descascador da cabeça da bobina, 4 leveler alto, laço do poço, guia central, fixação servo do comprimento com película, tesoura rápida, tabela da correia da entrega, um ou dois grupos empilhador, carros da saída ou tabelas do rolo.
Composição
- Bobine a sela, bobinas da loja um ou dois para o apoio, carga 20T
- Carro de carregamento da bobina. bobina da carga no mandrel do uncoiler, no levantamento do up-down e no passeio fwd-bwd.
- Único uncoiler do mandrel: o mandrel hidráulico da expansão para Ф508mm padrão, motor traseiro da tensão é instalado para desenrolar-se estável e nivelar, centralizando a base do uncoiler para assegurar o centro de bobina no ceterline.
- Leveler de 2+15 rolos: 4Hi, 4 rolos alternativos das fileiras, C.C. 75KW.
- alimentação do comprimento 7Servo: Medição servo do comprimento (2+5+2 rolos conduzidos pelo servo motor e pelo controlador)
- Tesoura rápida pneumática da parada: corte do eixo aluído de para baixo a levantar, para abaixar a forma da lâmina v.
- Transporte de correia: transporte folhas terminadas ao empilhador
- Empilhador: empilhando a carga 5T.
- Carro das folhas: entregue folhas para fora, a seguir embalando. podem ser dois carros, um que trabalha e o outro que espera.
Parâmetros:
| Corte claro de alta velocidade do calibre ao comprimento |
Parâmetros |
| Espessura de aço da folha da bobina (milímetros) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Largura de aço da folha da bobina (milímetros) |
600mm, 1000mm, 1250mm, 1600mm |
| Carga desenrolando-se (TA) |
10T, 15T, 20T |
| linha velocidade (mpm) |
80m/min |
| Cortando a precisão (milímetros) |
±0.50mm /2m de comprimento
|
| Nivelando a precisão |
≤±1.0mm/m2 |
| Cortando rebarbas |
≤3% da espessura |
| Empilhando a precisão |
≤1.0mm na largura, ≤1.5mm de comprimento, |
| Poder total (quilowatts) |
100KW ~ 130KW ~ 150KW |
| Área de terra (L x W) |
25m x 10m |
Fatura precisa:
| Parte |
Material, processando, tipo |
| eixo, linha central, rolo |
42CrMo, HB250-275 |
| Quadro, bases |
Q235-A, (16Mn) placas Q345 de aço que soldam, tratamento de recozimento |
| Corpo da caixa de engrenagens |
Q345 placas que soldam, tratamento térmico, sopro de areia, pintura da primeira demão |
| Engrenagens: |
o aço de forjamento 40Cr, HB240-255, dentes cimentou, os dentes moídos |
| Segmentos de Uncoiler: |
55# moldou de aço, a moderação, o revestimento duro do cromo e o lustro |
| Bomba hidráulica |
Bomba variável do pistion de Yuken |
| PLC |
Siemens S200 |
| Rolamento |
HRB, ZWZ, SKF |
| Peças pneumáticas |
Airtac, SMC |

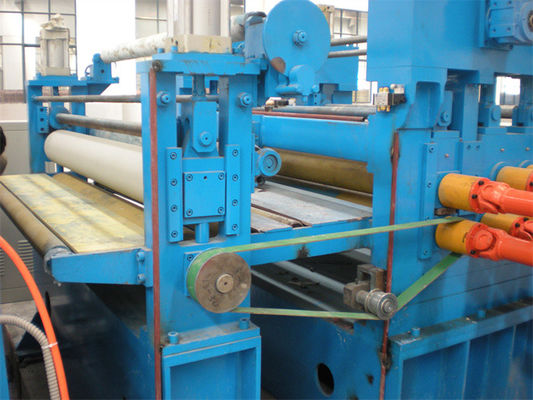

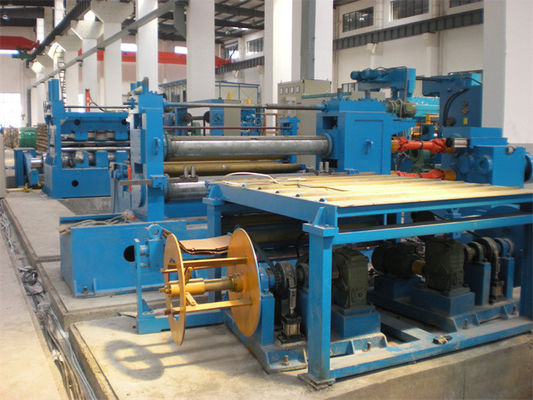

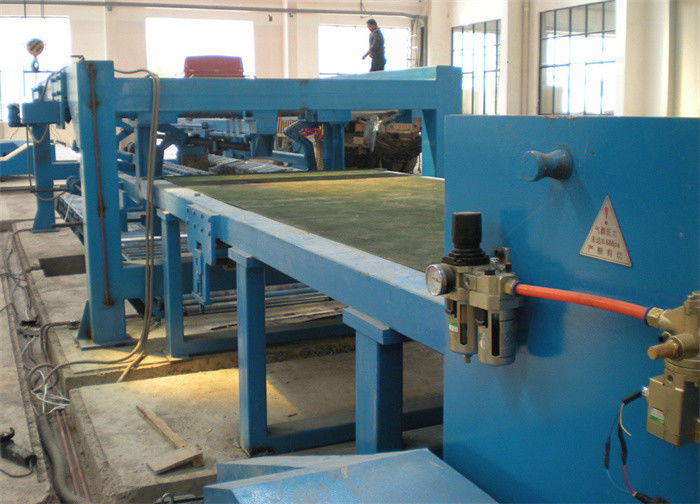

Fotos:
