O corte de alumínio da tesoura da mosca da folha da bobina ao comprimento alinha a largura de 300-1600mm

A chapa de aço de alta velocidade cortou à linha calibre do comprimento da luz

As folhas de alumínio nas bobinas são geralmente mais macias no corpo e liso na superfície, podem ser o alumínio puro ou a liga de alumínio. mais frequentemente 1xxx, 3xxx, 5xxx, folhas de alumínio da série de 7xxx. A força de rendimento ≥65Mpa, folhas da bobina da resistência à tração 170-305Mpa pode ser macia completo (estado de O), semi duro (H24), duro completo (H18).

Especificação de alumínio da folha da bobina

Propriedades de alumínio da folha:

Caráteres:

De acordo com os caráteres de alumínio da folha da bobina, o corte à linha do comprimento deve ser mosca que corta o tipo

1. pare não continuamente para aplainar a folha de alumínio sem marca do rolo
2. a alimentação servo da pitada ferirá a superfície da folha, mosca que o corte não precisa aquele
3. empilhar o sistema recebe a folha peça por peça sem feri-la.
4. 6 olá! que nivelam a máquina apropriada para nivelar folhas de alumínio macias na elevada precisão
5. o uncoiler automático do modilhão é eficiente e preciso.

Composição

• 1.Coil que armazena a sela, bobinas de alumínio da loja um ou dois
• carro da carga 2.Coil. tome uma bobina da sela e carregue uma bobina ao uncoiler
• uncoiler do mandrel 3.Single: o mandrel hidráulico da expansão para Ф508mm padrão, hidráulico centraliza o ajuste, com descascador de papel.
• rolo do retentor da cabeça 4.Coil, descascador que trabalha com pá a placa: para abrir a cabeça do coill do uncoiler e enviá-la no alimentador da pitada

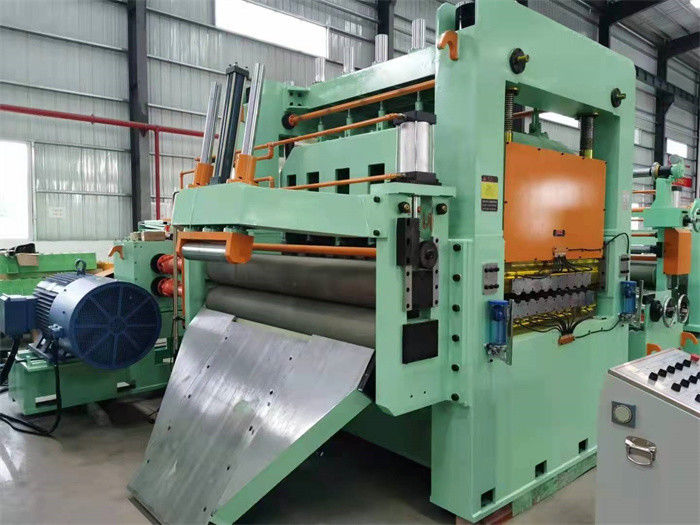

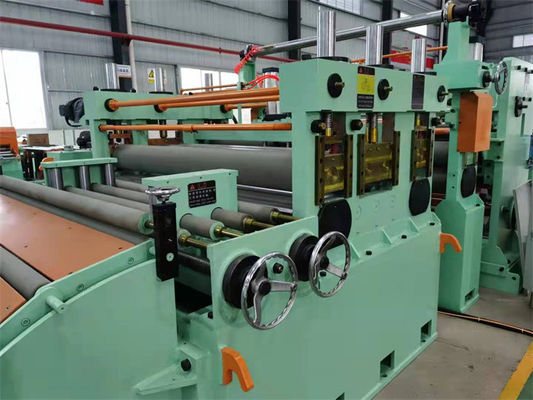

• 5.2+17 Leveler do rolo: os rolos do trabalho 6Hi, 2layers, os rolos 2layers médios e os rolos 2layers alternativos, tensão traseira são benéficos entre o leveler e o uncoiler.
• 6. tabela de Pit Accumulator ou do rolo da transmissão: o poço acumula a folha no poço para assegurar a leveler o funcionamento contínuo, tabela do rolo da transmissão é igualmente praticável no corte síncrono da mosca.
• 7. Pares de rolos dobro, com medida servo do comprimento (e filme que lamina): O comprimento servo que mede (pares de rolos de pitada ou de estrutura de 2+5+2 rolos conduzidos pelo servo motor e pelo controlador), com plutônio revestiu rolos de pitada para a estratificação do filme

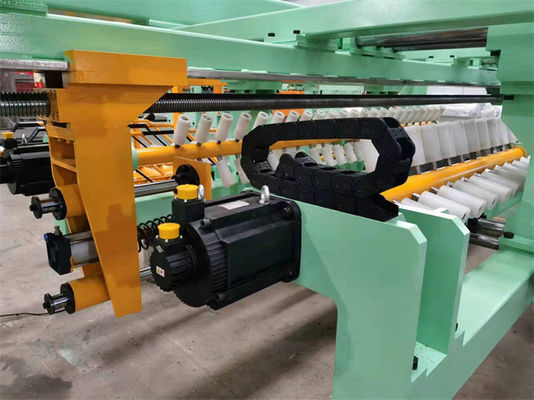

• tesoura 8.Fly, com guia de haste do parafuso: cortar a frequência é relativo ao comprimento de folha, corte hidráulico de para baixo para levantar.
• transporte 9.Belt: transporte folhas terminadas ao empilhador
• 10.Stacker: recebendo a folha peça por peça e empilhando acima na tabela de levantamento, empilhando a carga 5T.
• 11.Sheets carro, tabela do rolo da saída: entregue folhas para fora, a seguir embalando. podem ser dois carros, um que trabalha e o outro que espera.
• sistema 12.Hydraulic: A bomba de engrenagem 11KW fornece a pressão 12Mpa.
• sistema de controlo 13.Electric: Um armário elétrico e dois painéis de operador (um console para a medição servo, o PLC, o HMI e o empilhamento, o um para se desenrolar e nivelar) com funções completas e seguras

Parâmetros:

Processo da disposição:

Fotos:
