A talhadeira Recoiler da chapa metálica faz à máquina para a precisão que corta a linha

A talhadeira Recoiler da chapa metálica faz à máquina para a precisão que corta a linha

A linha de corte de aço da precisão inclui a máquina do uncoiler, a máquina da talhadeira, o tensor e a máquina do recoiler, etc….

• Máquina de Uncoiler: carga de aço da bobina do urso e para desenrolar a tira de aço para cortar.
• Máquina da talhadeira: os mandris dobro de vestir facas circulares para cortar longitudinalmente a tira de aço, o motor e a movimentação da caixa de engrenagens os dois mandris por junções universais, comprimem do mandril superior são ajustados pelo motor e a engrenagem & a haste de sem-fim. A precisão da talhadeira é muito importante, os dois mandris deve estar paralela, as facas e os espaçadores devem ser boa precisão

As ferramentas da talhadeira incluem facas circulares, os espaçadores de aço entre facas e os coxins para guiar as tiras cortadas que saem reta da talhadeira.

As facas que circulares os materiais diferem ao material da tira de metal para cortar, os espaçadores de aço são feitas de CK45 em espessuras diferentes, os coxins podem ser barras de madeira retas ou anéis de borracha. para dar o corte da elevada precisão:  curve +/-0.10mm/m, borda esmerila:  ≤0.3mm, retidão: ≤0.8mm/m, larguras cortadas ±0.1mm.

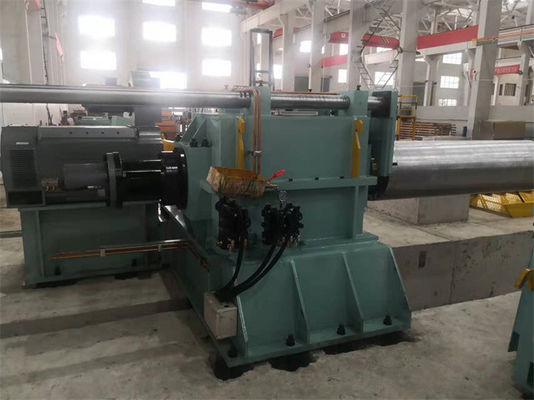

• Máquina de Recoiler: a rebobinação cortou tiras no mandrel do recoiler, ele inclui o separador da imprensa, o mandrel da expansão, o motor de movimentação e a caixa de engrenagens da transmissão, braço de apoio, empurrador.

Para o enrolamento fino da folha, o mandrel da coice é sem emenda, proteger as tiras de aço dentro das camadas.

As tiras de aço rebobinadas são puras nas camadas e nas bordas, o telescópio dentro de 0.5mm

A máquina de corte fina da folha é a elevada precisão 120m/min de corte de alta velocidade, 150m/min, 200m/min, cada meias horas pode cortar uma bobina, positiva

o mecanismo eficaz é arranjado para encurtar o tempo inativo, a época de carga, segurando e descarregar é sobre 10minutes, cada 8 horas pode cortar 10coils (10coils x 15T = 150T), deslocamentos 300T de cada dia dois.

Caráteres:

1. Bobina que armazena a sela: a bobina posta pronta na sela, carro de bobina (trole) pode vir sob a bobina e levantá-la acima, que reduz o tempo de funcionamento do guindaste aéreo e evita a bobina de aço que está sendo danificada se o guindaste pôs diretamente a bobina sobre o carro de bobina.
2. Carro de carregamento da bobina: um ou outro tipo tipo do carro do assoalho ou do poço de bobina, assegura-se de que a carga eficiente da bobina em desenrole o mandrel.
3. único uncoiler do mandrel: o mandrel hidráulico da expansão apropriado para 508mm, e pode instalar segmentos adicionais ou a luva de borracha a umas bobinas mais grandes da identificação do uncoiler. A carga no mandrel varia com as bobinas diferentes do metal das dimensões.
4. braço principal da imprensa da tração da bobina, descascador que trabalha com pá a placa: coopere um com o otro para abrir o coill para dirigir e enviar no alimentador da pitada.
5. Alimentador da pitada e equipamento preleveling: no rosqueamento envie a cabeça da bobina para a frente à talhadeira, no modo automático, síncrono com a talhadeira que envia continuamente a tira no laço do acumulador.
6. laço do acumulador 1# primeiro na terra: placa batendo hidráulica como a ponte para deixar sobre a passagem fina da folha durante o rosqueamento da fase, no modo automático, para acumular a viagem de aço no poço do laço para sincronizar a velocidade de alimentação e de corte da pitada, com os olhos elétricos em paredes do poço ao feedback.
7. Rolos da imprensa e guia lateral: guie a horizontalmente e verticalmente a tira de aço no centro da máquina de corte. Ajuste manualmente o guia lateral à largura de aço da tira.
8. Máquina principal, máquina de corte: inclua um par de eixos paralelos da faca, de um suporte móvel da talhadeira, de um suporte fixo da talhadeira, de parafuso abaixo do mecanismo, de movimentação e de transmissão controladas pelo motorista da C.C./C.A.
9. Coiler da sucata da borda: enrole acima a sucata da borda, enrolando a tensão é fornecido pelo motor cycloid através da roda de fricção.
10.  poço do laço do acumulador 2#: a mesma estrutura com o poço do acumulador 1#, para garantir a velocidade síncrono do corte e de dar um coice, as tiras cortadas complica nunca nunca no laço.
11. Unidade de medição da tensão e da velocidade: as lãs hidráulicas sentiram o tipo ou o tipo disposição do rolo da tensão de dar um coice, codificando a medida de linha velocidade antes de dar um coice.
12. Rolo e pre separador do defletor: antes de dar um coice, tiras de aço separadas no sentido das tiras de ordem e do guia para dar um coice a pinça do mandrel.

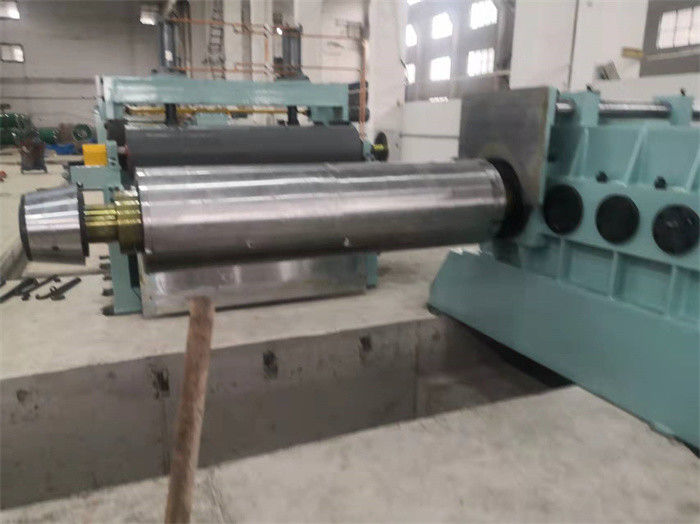

13. Separação overarm e recoiler: mandrel sem emenda ou aberto dos segmentos, para certificar-se de bom dar um coice, corcunda de bobinamento ≤0.5mm, diferença ±0.10mm da borda.
14. Sistema de controlo elétrico: PLC de Siemens para controlar a linha de corte que trabalha em 200m/min.ü de alta velocidade

Parâmetros:

Disposição:
