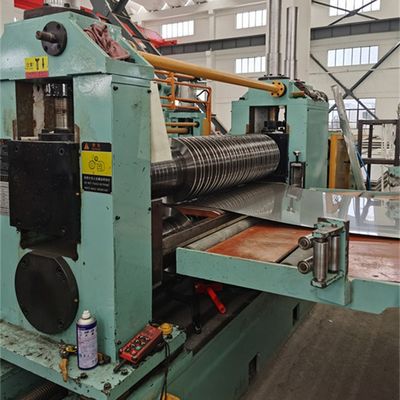

Bobina de aço que corta a linha para a chapa de aço laminada do CR (0.2-3 x 1250)

Linha de corte de bobina de aço para chapa de aço CR laminada a frio(0,2-3 x 1250)

Descrição

A linha de corte de bobinas de aço é um equipamento altamente plástico utilizado para cortar e enrolar materiais grandes de bobinas de aço importados ou produzidos no mercado interno em bobinas de aço mais estreitas e do mesmo comprimento.Em geral., este processo consiste em alimentação automática, corte de bobina de aço necessária, movimento do suporte da bobina, enrolamento e corte do pórtico.com um diâmetro superior a 50 mm,, tais como aço carbono laminado a frio, aço inoxidável, chapa de aço revestida por cores, chapa de alumínio, etc.

De acordo com os diferentes procedimentos operacionais, existem três tipos diferentes de linhas de produção de corte de bobinas de aço: manual, semiautomática e totalmente automática.Os equipamentos semiautomáticos e totalmente automáticos estão equipados com controladores programáveis., que pode concluir automaticamente todo o processo de corte e monitorar vários parâmetros de funcionamento em tempo real, melhorando a eficiência da produção e a qualidade do produto.

Em comparação com o equipamento de corte manual, as linhas de produção de corte de bobinas de aço com maior automação têm vantagens como alta eficiência de trabalho, operação simples, alta precisão,e qualidade do produto confiávelPortanto, é amplamente utilizado em linhas de produção de processamento a frio de aço em rolos em indústrias como tubos de aço, edifícios, energia solar, eletricidade, móveis, automóveis, eletrônicos, etc.

As chapas de aço carbono são as chapas metálicas mais comuns, a maioria das chapas de aço carbono são aço com baixo teor de carbono (aço leve), as chapas de aço de carbono médio e alto são aço de alta qualidade de alta resistência à tração,As bobinas de aço carbono HR laminadas a quente são mais espessas do que as chapas de aço antes do processo de laminação a frio,

A bobina de aço laminado a frio é de folhas finas após a rolagem a frio, a faixa de espessura geralmente abaixo de 2 mm, a espessura mínima pode ser de cerca de 0,2 mm, requer corte de alta precisão e alta velocidade.Vemos muitas vezes CR, GI e folhas coloridas cortando na mesma máquina de corte. damos várias opções de configuração de linhas de corte para os clientes a escolher, que precisa cliente dizendo seu plano de produção,Então nós calcular a velocidade de corteCada linha de corte é personalizada, portanto mais adequada para o cliente.

Composição e parâmetros:

1)Seda de preparação de bobina, carga de 20 T

2) Descolador de mandril único (mandril de 508 mm, com rolos de pressão de 7,5 kW)

3) Dispositivo de endireitamento e de embalada da cabeça da bobina

4) rolos de dupla pinça e nivelador de 5 rolos e corte da cabeça da bobina (30KW AC)

5) acumulador de poços 1 (3m de comprimento, 3m de profundidade, 1,6m de largura)

6)Guia lateral antes do cortador (300-1300 mm de comprimento ajustável)

7)Slitter ((dupla cabeça de troca rápida é opcional), 220mm arbor, 110KW DC

8) reeler de sucata de borda (localizado abaixo da tabela de transmissão) 4KW frequência variável

9) acumulador de poços 2 (3 m de comprimento, 4 m de profundidade, 1,6 m de largura)

10) Pré-separador e tensor, rolos de defletor

11)Recoiler com suporte de prensagem separador 508mm mandril sem costura

12) Carrinho de descarga de bobina, carga de 20 T

13) Sistema hidráulico, sistema pneumático 7.5KW bomba

14)Sistema de controlo eléctrico

Processo de layout:

Carrinho de carregamento de bobinas, Descarregador de mandíbula única com rolamento de imprensa, pelador de cabeça de bobina, alimentador de pinça e pre-nivelador de 5 rolos, cisalhamento, loop de poço 1, guia lateral, cortador, enrolador de sucata,Loop de poço 2, Tensificador e pré-separador, rolos de corte e defletor, reculador com separador de braço superior, carro de descarga de bobina, (viradeira)

Parâmetros:

Configuração:
