Máquina de corte de placas de bobinas de calibre pesado para bobinas de aço de mais de 10 mm e 35 T

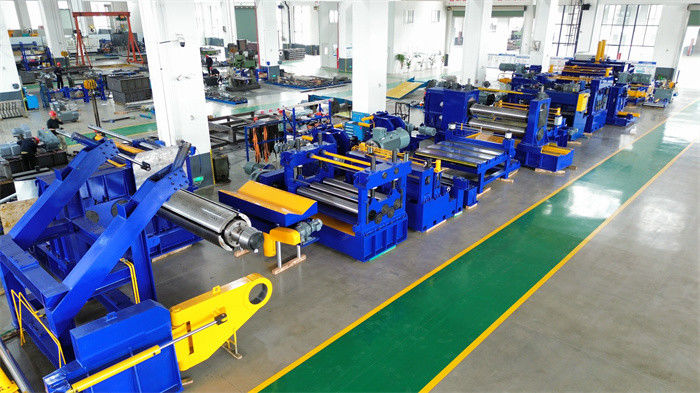

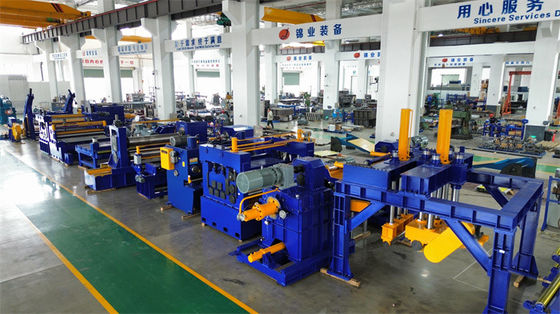

Máquina de corte de chapas pesadas é especializadalinha de produçãoUtilizado para cortar placas metálicas largas (normalmente 3 mm ou mais espessas) longitudinalmente em múltiplas tiras estreitas.Waplicadas adequadamente na transformação do aço,Fabricação de tubos ERW, moldagem de perfis metálicos,Construção naval, fabricação de recipientes sob pressão, máquinas de construção e outras indústrias.Projetamos e fabricamos uma linha de corte de bobinas de aço carbono 14 x 2000 para o mercado indiano, toda a linha tem cerca de 200 toneladas de peso, enviada por 8 contêineres (dois deles são racks planos).
Principais componentes
Composto por secção de descolagem, secção de corte e secção de recuo, bem como sistema hidráulico/pneumático/elétrico e acessórios de corte.
Descolarsecção:

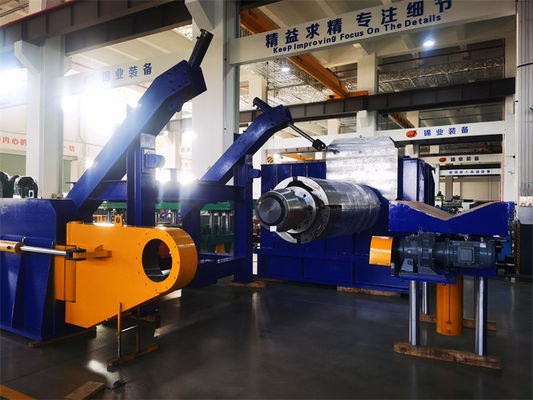

Carrinho de carregamento de bobina de 35T, descolador de mandril duplo de 35T, abrador de cabeça de bobina de quadro de portal, rolos de dobragem dupla e pré-nivelador de 5 rolos, cisalhamento da cabeça da bobina, primeiro loop de poço ((mesa de rolagem de transmissão)
Seção de corte
Guia central, Slitter (dual ratio shift disponível), corte de bordas e enrolamento, segundo loop pit
Secção de enrolamento
Pré-separador duas vezes, tensão de chapa de feltro de lã, tensão de 5 rolos, rolos de deflexão, reculador com separador de prensa, carro de descarga de bobina
Sistema hidráulico, pneumático e elétrico
Estações hidráulicas, suportes de válvulas e condutas
Outros aparelhos de ar condicionado
Acessórios de corte
Máquinas de corte, espaçadores, separadores de discos e espaçadores, etc.
Parâmetros:
Capacidade de corte
| Espessura |
Número máximo de cortes |
Velocidade máxima de corte |
| 13-14 mm |
3 tiras |
30 m/min |
| 11 a 12 mm |
4 tiras |
30 m/min |
| 8 a 10 mm |
6 tiras |
30 m/min |
| 7 a 8 mm |
10 tiras |
40 m/min |
| 5 a 6 mm |
15 tiras |
50 m/min |
| 2 a 3 mm |
18 tiras, 32 tiras |
60 m/min, 40 m/min |
MáquinaParâmetros
| |
Ponto |
Parâmetros |
| 1 |
Carrinho de preparação de bobinas, veículo de carga de bobinas |
35 cargas, motor a pé de 4 kW |
| 2 |
De um comprimento de 80 mm ou mais, mas não superior a 150 mm, |
35T bobina de cobre, 37KW x 2 AC |
| 3 |
Portal de bobina de cabeça Depressão de rolos, aparelhos de endireitação e de pavimentação |
7.5KW de tração AC, ações hidráulicas |
| 4 |

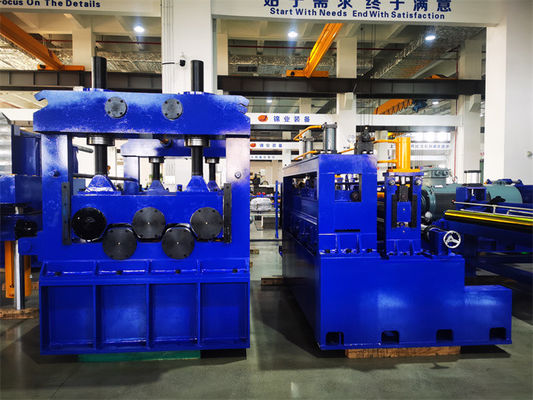

rolos de pinça dupla e nivelador de 5 rolos e cisalhamento da cabeça da bobina |
3KW x 2 + 90KW Φ230/200×2100mm |
| 5 |
Loop1
(tabela de transmissão)
|
4 m de comprimento 2,2 m de largura 4 m de profundidade |
| 6 |
Guia lateral |
Ajuste hidráulico de 800-2000 mm |
| 7 |

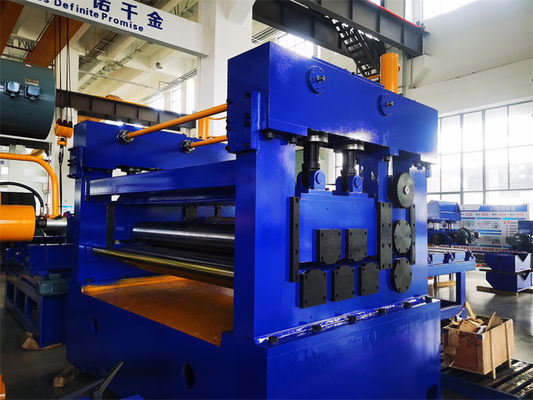

Slitter |
ID360 x OD600 x 20 mm
6CrW2Si faca, 250KW
|
| 8 |
Para o fabrico de máquinas de lavar ou de limpar |
11 kW x 2 |
| 9 |
Loop 2 |
6 m de comprimento 2,2 m de largura 5 m de profundidade |
| 10 |
Separador, 5 rolos Tensor |
ID130xOD250 x discos de separação de 6 mm, tensão de accionamento do motor de 5 rolos |
| 11 |
Recoiler |
Mandril de 350 kW AC Ф760 mm |
| 12 |
Carrinho de descarga de bobinas |
Carga de 35 T, 4 kW |
| 13 |
Sistema hidráulico |
12Mpa, 15W |
| 14 |
Sistema de controlo elétrico |
Siemens PLC, INOVANCE Acionamento AC
Potência total: 700 kW
|
Características fundamentais
Alta rigidez: Os eixos do quadro e da lâmina resistem a fortes forças de cisalhamento.
Automação: PLC/CNC controla o espaçamento, velocidade e tensão da lâmina.
As lâminas duráveis: As lâminas revestidas ou substituíveis prolongam a vida útil.
Segurança: Paragem de emergência, coberturas protetoras e cortinas de luz.
Alta produtividade:Cada bobina cortando dentro de uma hora, 35T x 8 = 360T.
