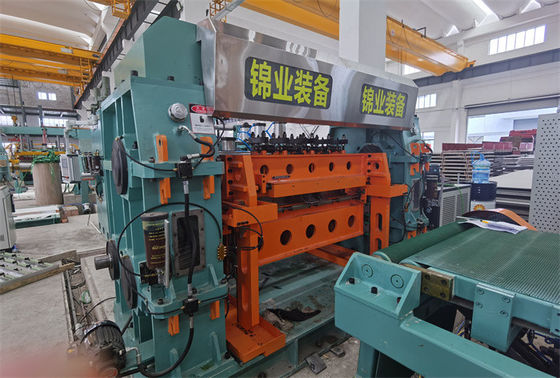

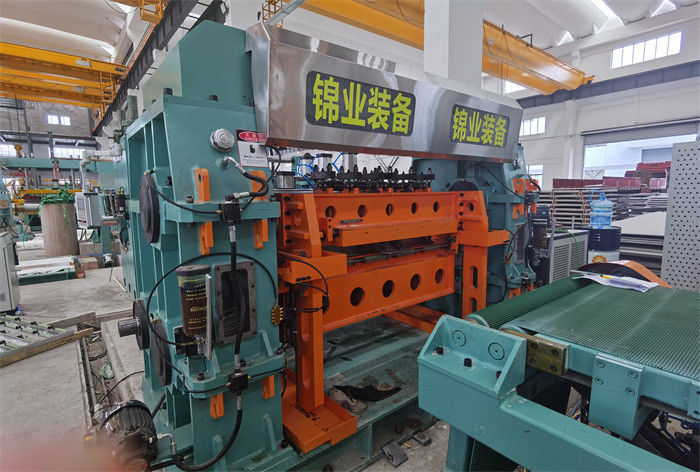

Corte giratório da mosca da tesoura à linha do comprimento

Corte giratório da mosca da tesoura à linha do comprimento
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Mosca (0.3-3) x 1000
Trading Properties
MOQ
1set
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Destacar:

o voo de 200mm cortou à linha do comprimento

,

Corte de voo inoxidável à linha do comprimento

,

Corte do voo 220KW à linha do comprimento

Name: A mosca giratória da tesoura cortou à linha do comprimento de aço inoxidável
Sheet Material: 304 de aço inoxidável, 316, liga do zinco-níquel
Sheet Thickness: 0,3-3mm
Sheet Width: 200-1000mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15t
Cutting Speed: 80pcs 1m pelo minuto
Cutting Length: 200-3000mm
Cutting Style: Tesoura giratória da mosca
Leveler: 6hi
Total Power: 220kW
Land Area: 28m x 8m
Feeding Direction: O cliente decide
Product Brief
Tela automática de corte rotativo Fly Cut To Length Line aço inoxidável 0,3-3 X 1000 A linha de corte rotativo de folhas de mosca, fabricada pela nossa empresa, é de alta velocidade e alta precisão, especialmente adequada para corte de chapas finas e chapas curtas de metal: O corte a mosca é ...
Product Description

Tela automática de corte rotativo Fly Cut To Length Line aço inoxidável 0,3-3 X 1000



A linha de corte rotativo de folhas de mosca, fabricada pela nossa empresa, é de alta velocidade e alta precisão, especialmente adequada para corte de chapas finas e chapas curtas de metal:

  • O corte a mosca é adequado para o corte de folhas finas de longo comprimento (milhares de metros).
  • Frequência de corte de mosca pode ser de até 150 vezes/min.
  • O corte de folhas curtas significa corte contínuo de alta frequência e alta produtividade.
  • Alto nível de precisão 6Alto nivelador, laminador de filme, empilhadores duplos são arranjos de produção de alta precisão.
  • A linha de corte da mosca para 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
  • O ajuste dos rolos de nivelamento é automático por servo-pressão dos rolos de reserva.

Parâmetros:

Matéria-prima de entrada e produto acabado
Matérias-primas Aço inoxidável laminado a quente ou a frio
Propriedade mecânica Resistência à tração σb≤800Mpa, σs≤550Mpa
Espessura 0.2-2.0mm, 0.3-3.0mm
Largura 200 mm-1000 mm (máximo)
Superdose de bobina. ≤ Φ1500,1800 mm
Identificação da bobina. Φ508 mm (aumentar para Φ610 mm com juntas)
Peso máximo 10 toneladas, 15 toneladas, 20 toneladas
Comprimento da folha 200 - 3000 mm
Tolerância de comprimento L0= 1M±0,3 mm (velocidade uniforme)
L0= 1 M±0,4 mm (aceleração / desaceleração)
Tolerância de comprimento diagonal L1= 1M±0,5 mm
Altura de empilhamento 650 mm Max (suporte de madeira com cerca de 150 mm de altura)
Peso máximo de empilhamento 5 toneladas



  Parâmetros CTL de voo
1 Velocidade linear 0-80 m/min
2 Velocidade de rosca 0-15 m/min
3 Fornecimento de energia 380V / 50Hz / 3PH
4 Potência instalada Cerca de 220 kW
5 Caminho de corte cruzado Duas facas voam contra o corte
Mecanismo de corte de trilhos
6 Maneiro de controlo AC, CNC e PLC Control
7 Motor de accionamento a. Motor de descolagem: 30 kW AC b. Motor de nivelamento: 75 kW AC

c. Servomotor de tesouras voadoras:

AC 90KW



Composição:

  Ponto Quantidade
1 Estação de carga 1
2 Carrinho de carga 1
3 Decoiler 1
4 Máquina de nivelamento de precisão (19 rolos) 1
5 Servo alimentador (incluindo dispositivo de laminação) 1
6 Cortador de mosca rotativo de alta velocidade 1
7 Cinturão transportador de três etapas 1
8 1SEmpilhador automático de folhas 1
9 2nEstacador automático 1
10 Sistema hidráulico 1
11 Sistema pneumático 1
12 Sistema de lubrificação 1
13 Sistema elétrico 1



Personagens:

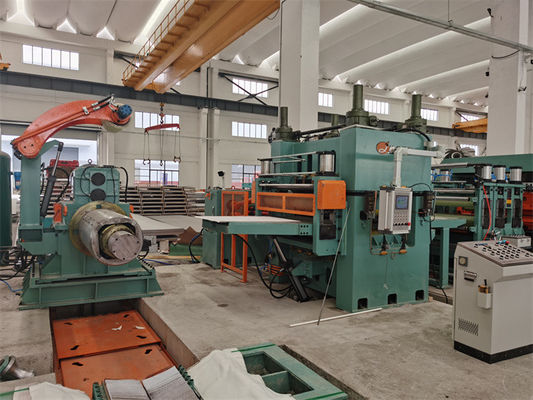

  1. A linha de corte ao comprimento consiste em fazer um certo comprimento de chapas planas de aço, nivelar e cortar ao comprimento, composto de descolante, nivelador, cisalhamento rotativo, empilhador,de peso superior a 20 g/m2, medição de comprimento, revestimento por película, entrega e saída de folhas, etc.

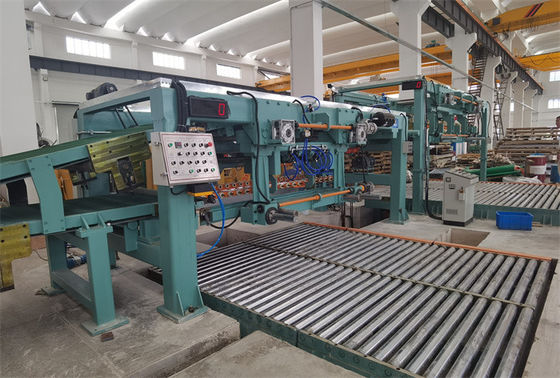

  2. O processo de trabalho é desenrolar, 19 rolos 6hi nivelação, medição de comprimento, rotativo corte de cisalhamento, as folhas cortadas vão para o primeiro empilhador até que o número de empilhamento atinge o número pré-estabelecido,em seguida, manualmente transferir para o segundo empilhadorEnquanto as folhas estão indo para o segundo empilhador, saída das folhas na primeira mesa de elevação por mesa de rolagem e, em seguida, primeiro empilhador retornar ao estado de trabalho.um corte de bobina de aço pode ser continuamente em curso.
  3. O processo de trabalho é automático, adotando controle servo PLC e HMI.on touch screen, pode definir tamanhos de folha, número de pcs, calcular peso de folhas, além disso, tem funções:comprimento de alimentação definido, número definido de alimentação, intercâmbio entre manual e automático, arranque automático, parada automática, pausa, contador zero, botão fwd-rwd, corte para cima-abaixo, alarme de falhas, etc.
  4. Os rolos revestidos de cromo, os rolos PU, o soprador, etc., desempenham um papel na proteção da superfície da chapa contra danos.
  5. Exceto para a filamento manual, tudo em funcionamento automático.

Corte giratório da mosca da tesoura à linha do comprimentoCorte giratório da mosca da tesoura à linha do comprimento
