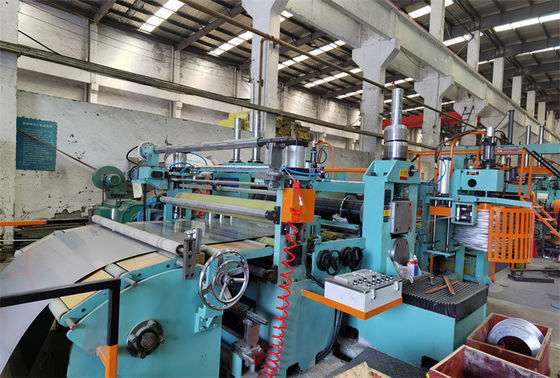

Bobina de aço do SUS super da precisão da velocidade que corta linhas máquina 3 x 1600 3mm

Bobina de aço do SUS super da precisão da velocidade que corta linhas máquina 3 x 1600 3mm
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SUS-3 x 1600
Trading Properties
MOQ
1set
period for dispatch
120-150days
payment method
T/T
Supply Capacity
10conjuntos por ano

Product Details

Destacar:

Bobina de aço da precisão do SUS que corta linhas

,

bobina 3 x 1600 da precisão que corta linhas

,

bobina da precisão de 3mm que corta linhas

Name: Do SUS super da velocidade da precisão bobina de aço que corta linhas máquina
Metal Sheet: Bobina de aço do SUS
Metal Thickness: 0.3-3mm
Coil Width: 600 - 1600mm
Coil Weight: 15T, 20T
Number Of Slitting: 30strips máximo
Slitter Arbor: 240mm
Recoiler: 508mm
Total Power: 450KW
Line Speed: 200m/min
Special Function: papel que descasca, revestimento do filme
Slitting Tools: faca, espaçador, separador
Product Brief
Do SUS super da velocidade da precisão bobina de aço que corta linhas máquina 3 x 1600 Processo: Sela da bobina, mandrel Bobina-carga-dobro quealimentam, pitada que alimenta, leveler-Fim-corte da imprensa & do trabalhar com pá-Dobro-rolo do cinco-rolo----tabela do rolo da transmissão ---- Guia ...
Product Description

Do SUS super da velocidade da precisão bobina de aço que corta linhas máquina 3 x 1600



Processo:

Sela da bobina, mandrel Bobina-carga-dobro quealimentam, pitada que alimenta, leveler-Fim-corte da imprensa & do trabalhar com pá-Dobro-rolo do cinco-rolo----tabela do rolo da transmissão ---- Guia lateral----Acumulador do bobinar-furo da cortar-sucata do disco-- o Pre-separador/tensor/cargo cortam/bobinas demedição pressionam & separador/recoiler -- Controle controle-elétrico Bobina-descarregar-hidráulico



Parâmetros:

  Descrição e especificação
Matéria prima

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 e etc.

Σb ≤800N/mm2 da resistência à tração, força de rendimento ≤450N/mm2

bobinas de 0.3-3.0 x de 300-1600mm x 15T

Produto acabado

espessura de 3mm, 12 tiras máximas; ≤1.5mm, 30strips máximo

Largura do mínimo 30mm, Φ508mm, Φ1600mm,

Diâmetro interno de Φ508mm, diâmetro exterior de Φ1600mm, peso 15T máximo

Máquina de corte

corte ou tração ativa que cortam, movimentação da C.C.

Cortando a velocidade: 200m/min. máximo que rosqueia a velocidade: 0-15m/min

450KW total, área de terra 30m x 10m

Cortando a precisão

Larguras tolerance≦0.10mm da régua,

Régua camber≦0.5mm/m para a tira de mais extensamente de 300mm, ≦1.0mm/m para a tira de <300mm>

A régua esmerila ≦0.05mm

Coice que desconcerta ≦±0.5mm

Turriform ≦±2.0mm da coice



Composição

  Caráteres e parâmetros
Carros de bobina Menino de solda, sela de V, guia de quatro colunas, up-down hidráulico, passeio da movimentação do motor

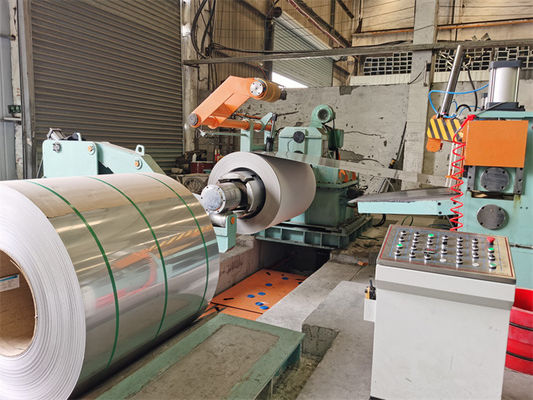

Uncoiler Únicos dentes da expansão que desconcertam o mandrel, transmissão da engrenagem do motor de C.A. que desenrola para trás a tensão, alinhamento central hidráulico, casca do papel
Abridor principal da bobina Rolo do retentor, endireitando o rolo e trabalhando com pá a placa
Preleveler Rolos de pitada dobro e leveler 2 mais de 3 para endireitar a placa da bobina, e uma tesoura hidráulica
Poço do laço Um poço situado após o preleveler e antes da talhadeira, do outro poço após a talhadeira e antes da tensão, para sincronizar a tira de aço
Guia lateral Para assegurar no centro a tira de aço da linha antes de cortar

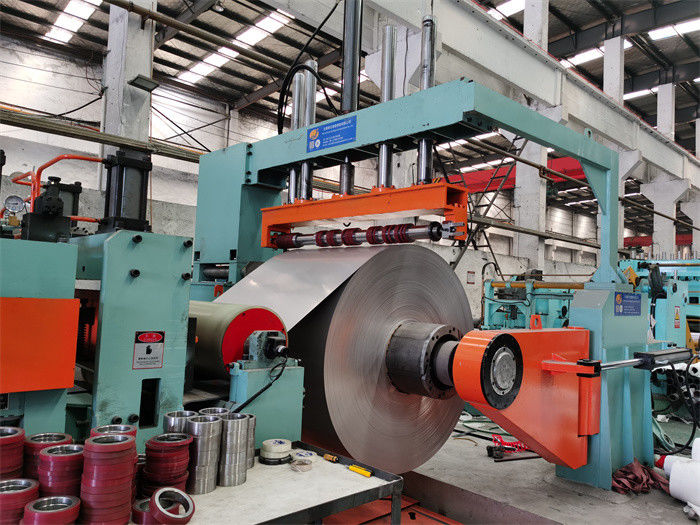

Talhadeira Mandris dobro, junções universais superiores da movimentação do ajuste, do motor e da caixa de engrenagens do up-down do mandril, faca de disco da necessidade, espaçadores, borracha do plutônio, utilização de ferramentas das placas da tira da baquelite.
Dobadoura da sucata Dobadouras dobro na orelha da linha, horizontal ou da frequência vertical, da C.A. controlada, com as tiras que verificam a tabela e que pressionam o rolo
Tensor Tensão sentida da imprensa, rolo de codificação do defletor
Separadores Duas vezes separadores antes da tensão, quadro do separador da imprensa hidráulica no recoiler
Recoiler movimentação hidráulica do mandrel, do motor e da caixa de engrenagens da coice da expansão, empurrador hidráulico das bobinas, apoio de balanço da porta



Opcional:

Talhadeiras dobro para a mudança rápida: cada talhadeira é móvel e pode trocar um com o otro rapidamente. A talhadeira é composta de suporte fixo, suporte móvel, eixos dobro da faca, eixo superior comprime o mecanismo, etc. O suporte móvel está no lado da operação, anda para fora nos trilhos lineares para deixar facas da mudança do operador. O movimento de duas talhadeiras transversalmente nos trilhos da posição em linha trocar a plataforma ou da plataforma de volta a em linha, a plataforma move-se longitudinalmente para trocar duas posições das talhadeiras.

Cortando ferramentas:

faca: D350×d220×T15mm, H13K, HRC59-62

Separador: Φ200×Φ100×3mm, 65Mn que extingue o tratamento

Nylon separado: Φ140×Φ100
