Máquina de corte de linha de calibre fino Super precisão para a indústria de baterias de iões de lítio

Máquina de corte de linha de calibre fino Super precisão para a indústria de baterias de iões de lítio
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
(0,1-1) x1250
Trading Properties
MOQ
1 conjunto
Packing
3 x 40HC
period for dispatch
120 -150days
payment method
L/C, T/T
Supply Capacity
20sets pelo ano

Product Details

Destacar:

Indústria de baterias de iões de lítio

,

Linha de corte de calibre fino

,

Linha de corte de alta precisão

Name: Máquina de corte de linha de calibre fino Super precisão
Material: Aço elétrico de silício CRGO, CRNGO
Sheet Thickness: 0,1-1mm
Sheet Width: 300-1250mm
Slitting Speed: 0-250 mpm
Slitting Quantity: 40 tiras
Slit Width Tolerance: +/- 0,05mm
Total Power: 300 kW
Land Area: 25m x 8m
Slitter Arbor: 180mm
Recoil Mandrel: 508 mm
Tension Station: par de rolos de PU
Product Brief
Máquina de corte de linha de calibre fino Super precisão para a indústria de baterias de iões de lítio Super precisão super velocidade linha de corte de folha fina mostra a capacidade da nossa empresa, a velocidade pode ser até 300m max / min, a super precisão significa faixas de fenda são lineares, ...
Product Description

Máquina de corte de linha de calibre fino Super precisão para a indústria de baterias de iões de lítio



Super precisão super velocidade linha de corte de folha fina mostra a capacidade da nossa empresa, a velocidade pode ser até 300m max / min, a super precisão significa faixas de fenda são lineares, pouco burr,Tolerância de largura de fenda dentro de 0.05mm, a espessura pode ser muito fina para min. 0.05mm embora geralmente acima de 0.10mm. Bem-vindo a você para fornecer seus requisitos específicos, então podemos máquina proposta para você.



Personagens:

  1. Sade de armazenamento de bobina: coloque a bobina pronta na sela, o carro de bobina (carrinho) pode entrar sob a bobina e levá-la para cima,que reduz o tempo de trabalho do guindaste aéreo e evita que a bobina de aço seja danificada se o guindaste colocar diretamente a bobina no carro da bobina.
  2. Carrinho de carregamento de bobina: carrinho de carregamento de bobina de tipo piso ou tipo de poço, garantir um carregamento eficiente da bobina no mandril de descolagem.
  3. Descolador de mandril único: mandril de expansão hidráulica adequado para mandril sem costura de 508 mm e pode instalar segmentos adicionais ou mangas de borracha para descolar bobinas de identificação maiores.A carga sobre mandril varia com diferentes dimensões bobinas de metal.
  4. Braço de pressão de tração da cabeça da bobina, placa de esfoliação do descascador: cooperar entre si para abrir a cabeça da bobina e enviar para o alimentador de pinça.
  5. Feeder de pinça (tipo de viagem): no enrolamento, enviar a cabeça da bobina para a frente para o cortador, em modo automático, sincronizado com o cortador, enviando continuamente a tira para o circuito do acumulador.
  6. 1# primeiro circuito de acumulação no solo: ponte de elevação automática de cadeia de motor para cima para baixo para deixar passar a folha fina durante a fase de rosca, em modo automático,acumular viagem de aço no buraco do loop para sincronizar a alimentação de pinça e velocidade de corte, com olhos elétricos nas paredes do poço para feedback.
  7. Rodas de prensagem e guia lateral (tipo de viagem): para guiar horizontal e verticalmente a tira de aço no centro da máquina de corte.

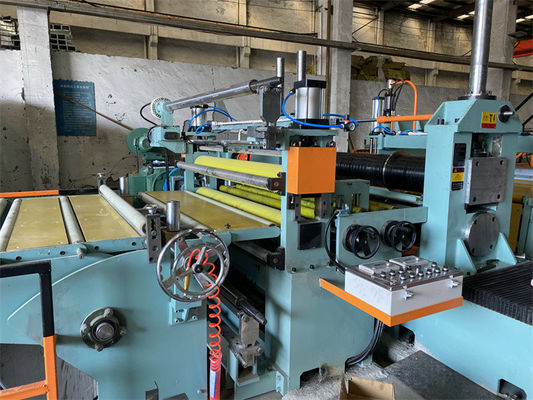

  8. Slitter: inclui um par de eixos de faca paralelos, um suporte de slitter móvel, um suporte de slitter fixo, mecanismo de parafuso, acionamento e transmissão controlados pelo condutor AC.
  9. Empilhadeira de sucata de borda: separar o sucata de vento fora de linha, o sucata cair tranquilamente no poço.
  10. 2# buraco de circuito do acumulador: a mesma estrutura com o buraco do acumulador 1#, para garantir a velocidade síncrona de corte e recuo, as tiras de fenda nunca se enredam no circuito.
  11. Unidade de medição da tensão e da velocidade: tipo de feltro hidráulico de lã e tipo de tensão de duplo rolo, provisão de recuo, codificação para medir a velocidade da linha antes do recuo.
  12. Rolo de defletor e pré-separador: antes do recuo, separar as tiras de aço em ordem e guiar as tiras na direcção para recuo do punho da mandrícula.

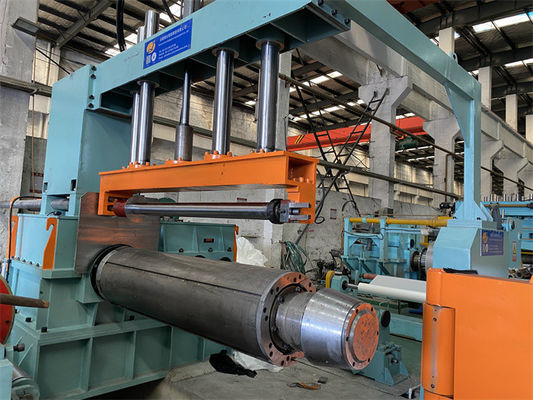

  13. Separação do braço superior e do retroiler: mandril sem costura, para garantir um bom retroilo, diferença de borda ± 0,05 mm.
  14. Sistema de controlo elétrico: PLC para controlar a linha de corte a alta velocidade de 300 m/min.

Parâmetros:

Linha de corte 0,1 -1 X 1250 250 mpm Parâmetros
Empilhadeiras de aço ID508mm, 610mm, OD1800mm, peso da bobina 20T
De peso superior a 200 g/m2 ID508mm, OD1800mm, peso da bobina 20T máximo
Largura da bobina-mãe 300-1250 mm
Largura da bobina de bebê 10 mm - 100 mm
Número de cortes 40
Motores principais Slitter 110 kW + Recoiler 132 kW
Canelas de corte ID205 x OD320 x 8/10mm SKD11 HRC58-61
Mandril do recoiler Máquinas de secar
Opcional Câmbio rápido de cortadores, descarregamento do torniquete
Velocidade de corte 0-150-250 mpm ajustável
Configuração PLC, Inovação Drive, válvulas Rexroth
Precisão de corte

Largura da fenda ±0,05 mm; camber ±0,05 mm/m;

Bor 3% da espessura; corcunda de recuo < 0,3 mm





Máquina de corte de linha de calibre fino Super precisão para a indústria de baterias de iões de lítioMáquina de corte de linha de calibre fino Super precisão para a indústria de baterias de iões de lítioMáquina de corte de linha de calibre fino Super precisão para a indústria de baterias de iões de lítio
