Bobina para bobinar o metal que corta a linha folha do aço carbono do CR que corta a linha cabeças da talhadeira do dobro

Linha de recolocação de corte de aço de bobina para bobina para chapa de aço carbono CR (cabeças de corte duplas)

As bobinas de aço carbono HR laminadas a quente são uma faixa mais espessa de chapas de aço fabricadas a partir de uma fábrica de laminação a quente.o mínimo em torno de 0.2mm, o processo de corte é de alta precisão, alta velocidade e, portanto, produtivo.

Nós damos várias opções de configuração para os clientes escolherem, o cliente diz o seu plano de produção

• Dimensões da bobina-mãe de entrada
• Especificação das bobinas para bebés acabadas
• Produção anual
• Precisão de fenda

Cada linha de corte é personalizada, portanto mais adequada para o cliente.

.

Composição e parâmetros:

1)Seda de preparação de bobina, carga de 20 T

2) Descolador de mandril único (mandril de 508 mm, com rolos de pressão de 7,5 kW)

3) Dispositivo de endireitamento e de embalada da cabeça da bobina (hidráulico)

4) rolos de pinça dupla e de 5 rolos nivelador e cabeça de corte da bobina (30KW AC, rolos de 160mm)

5) Acumulador de poço 1 (3 m de comprimento, 3 m de profundidade, 2,0 m de largura)

6)Guia lateral antes do cortador (300-1600 mm gama ajustável)

7)Slitter ((dupla cabeça de troca rápida é opcional), 220mm arbor, 110KW DC

8) reeler de sucata de borda (localizado abaixo da tabela de transmissão) 4KW frequência variável

9) acumulador de poços 2 (3 m de comprimento, 5 m de profundidade, 1,6 m de largura)

10) pré-separador e tensor, rolos defletores (tensão de feltro de lã)

11)Recoiler com suporte de prensagem separador 508mm mandril sem costura

12) Carrinho de descarga de bobina, carga de 20 T

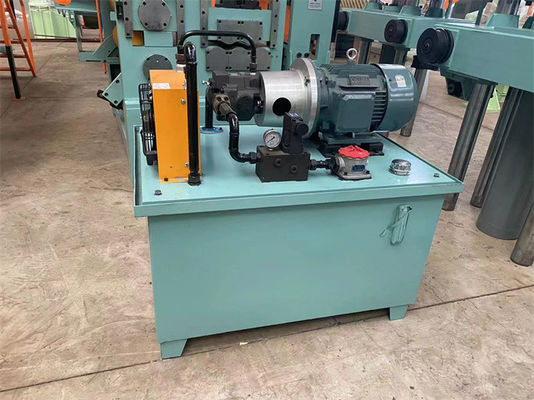

13) Sistema hidráulico, sistema pneumático (bomba de pistão variável de 7,5 kW)

14)Sistema de controlo eléctrico

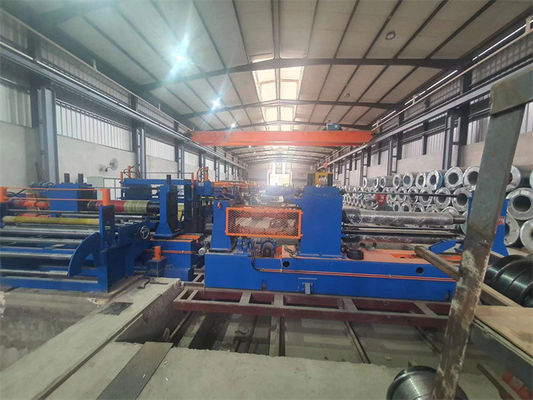

Processo de layout:

Carrinho de carregamento de bobinas, Descarregador de mandíbula única com rolamento de imprensa, pelador de cabeça de bobina, alimentador de pinça e pre-nivelador de 5 rolos, cisalhamento, loop de poço 1, guia lateral, cortador, enrolador de sucata,Loop de poço 2, Tensificador e pré-separador, rolos de corte e defletor, reculador com separador de braço superior, carro de descarga de bobina, (viradeira)

Parâmetros:

Configuração:
