Elevada precisão AGC hidráulico que lamina em tandem reversível da máquina

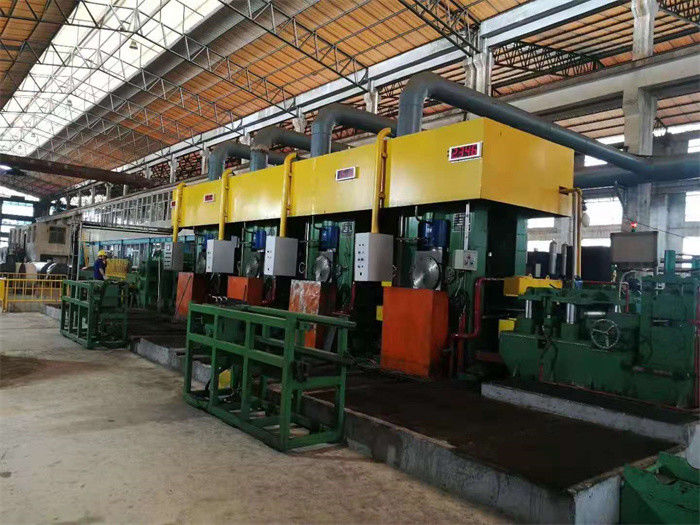

Máquina hidráulica do moinho de laminação do AGC da elevada precisão reversível ou em tandem

O moinho de rolamento hidráulico do AGC está tornando-se cada vez mais popular na indústria de rolamento da tira de metal para suas elevada precisão, alta velocidade e automatização alta

Parafuse para baixo do moinho de rolamento tem opções do tipo do mecânico e do tipo hidráulico do AGC,

• o tipo do mecânico é composto do motor, o redutor de velocidade, o freio, o parafuso de sem-fim, almofada esférica, etc. que o rolo superior pode ser ajustado rapidamente e frequentemente com grande curso e sem carga do rolamento, uma estrutura mais simples e manutenção mais fácil, sistema de transmissão complexo e mais baixa sensibilidade, não apropriados para o rolamento de alta velocidade da elevada precisão.
• O screwdown hidráulico é composto do cilindro hidráulico, válvulas servo, sistema hidráulico, assim como verificando os medidores e o sistema de controlo de computação, que não têm a estrutura complexa da transmissão.

Hidráulico comprima ou acima caráteres do moinho de laminação do sistema:

1. Sistema hidráulico da imprensa-acima do AGC com o controlo automático, incluindo os cilindros hidráulicos da imprensa-acima, o sistema de controlo do AGC, estação hidráulica, calibres de espessura, com funções do controle de posição constante do afastamento do rolo, do controle de pressão constante e da inclinação automática ajustando o controle.
2.  Sistema de controlo automático do computador do processador central
3. ELE tela táctil para a exposição dinâmica, os parâmetros de rolamento que ajustam-se, os alarmes da divisão e a impressão do relatório.
4. Movimentação da C.A. da C.C. ou da frequência de Digitas
5. Rolos médios da movimentação (conduza separadamente o rolo médio superior e para abaixar o rolo médio.
6. rolos que refrigeram o controle dividido em cinco zonas, controle emusified do volume de água
7. positivo do rolo do trabalho/controle de dobra negativo
8. Pré-ajustamento do controle de dobra positivo de transferência média do rolo e do rolo médio
9. ajuste zero da linha central de rolamento pela cunha.
10. rolos do trabalho e rolos médios que mudam rapidamente o equipamento
11. ajuste automático da velocidade e da tensão de rolamento
12. Medidas da proteção em caso da ruptura da tira, dos alarmes dos acidentes e da parada de emergência.
13. lubrificação do gás de óleo para rolos do trabalho, rolos médios e rolos alternativos.
14. Rolamentos de rolo para rolos alternativos
15. Calibre de espessura do raio X
16. Alarmes de rolamento do enlace e do defeito do processo controlados pelo PLC
17. O pré-ajustamento do processo do rolamento, da inspeção, da exposição e do alarme de parâmetros de processo de rolamento e de parâmetros críticos da máquina

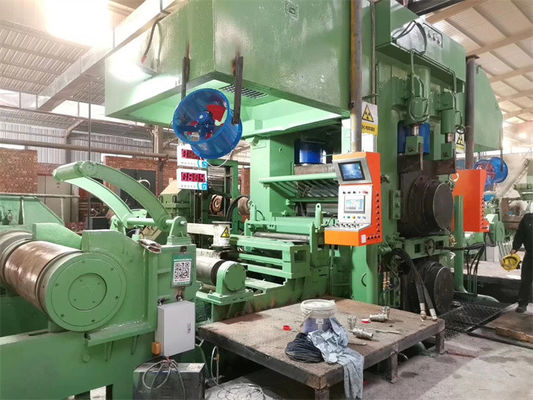

Tome a 600 o moinho de laminação reversível de quatro rolos (4 altos) para a tira de aço até 500mm com configuração hidráulica do AGC como o exemplo.

Processo do trabalho:
10T Uncoiler, alimentador da pitada e straightener de 5 rolos, primeiro Recoiler, 4 olá! moinhos reversíveis hidráulicos do AGC, ò Recoiler.
