Linha de corte de alumínio corte movente da bobina da folha da tesoura da mosca à linha da bobina do comprimento

Folha de alumínio Fly Moving Shear Cut to Length Line Machine

As folhas de alumínio em bobinas (faixa de 0,15 a 6,0 mm, a folha de alumínio superior a 10 mm, especialmente acima de 25 mm em pedaços) é é mais suave no corpo e lisa na superfície, pode ser de alumínio puro ou liga de alumínio.mais frequentemente 1xxx, folhas de alumínio 3xxx, 5xxx, 7xxx série. diferentes propriedades de folha de alumínio diferem muito, geralmente resistência ao rendimento ≥65Mpa, resistência à tração 170-305Mpa folhas de bobina pode ser totalmente macio ((O estado),Semi-duro ((H24), total duração ((H18).

Especificação da folha de bobina de alumínio

Propriedades da chapa de alumínio:

Personagens:

A folha de bobina de alumínio cortado para a linha de comprimento deve ser tipo de corte de mosca, ou cisalhamento rotativo ou cisalhamento em movimento, o corte não afetará folha indo em frente

1. Folhas de alumínio continuamente achatadas sem parar, sem marca de rolamento
2. A alimentação de servo-pincadeira vai prejudicar a superfície da chapa, o corte de mosca não precisa parar.
3. sistema de empilhamento recebe folha pedaço a pedaço sem machucá-lo, o empilhador pode ser um ou dois conjuntos de acordo com a velocidade da linha.
4. Máquina de nivelamento de 6 hi adequada para nivelar folhas de alumínio macio com alta precisão
5. O descolador automático em voga é eficiente e preciso, adequado para bobinas de alumínio.

Composição

• 1.Seda de armazenamento de bobinas, armazenar uma ou duas bobinas de alumínio
• 2- Carro de carregamento de bobinas. Pegue uma bobina da sela e carregue uma bobina para descolar
• 3. Descolador de mandril único: mandril de expansão hidráulica para o F508mm padrão, regulação centralizada hidráulica, com pelador de papel.
• 4.Rolha de descolagem da cabeça da bobina, placa de descolagem do descolador: para descolar a cabeça da bobina do descolador e enviá-la para o alimentador de pinça
• 5.2+17 nivelador de rolos: 6Hi, 2 camadas de rolos de trabalho, 2 camadas de rolos do meio e 2 camadas de rolos de reserva, a tensão traseira é benéfica entre nivelador e descolador.
• 6Acumulador de poços ou mesa de rolamento de transmissão: folha de acumulação de poços em poços para garantir um trabalho contínuo mais nivelado, a mesa de rolamento de transmissão também é funcional no corte de mosca síncrono.
• 7. Pares de rolos duplos, com servo Longitude Measurement (and Film Laminating): Servo length measurement ((par de rolos de pinça ou estrutura de rolos 2+5+2 acionados por servo motor e controlador),com rolos de pinça revestidos de poliéster poliéster para laminagem de película
• 8.Tirador de mosca, com guia de parafuso: a frequência de corte é relativa ao comprimento da folha, corte hidráulico de baixo para cima.
• 9.Cinturão transportador: transportar as folhas acabadas para o empilhador
• 10- Empilhador: recebendo folhas pedaço a pedaço e empilhando-as sobre uma mesa de elevação, empilhando a carga 5T.
• 11.Lanças Carro, mesa de rolagem de saída: entregar folhas para fora, em seguida, embalagem. pode ser dois carros, um trabalhando e o outro esperando.
• 12Sistema hidráulico: a bomba de engrenagem de 11 kW fornece uma pressão de 12Mpa.
• 13Sistema de controlo elétrico: um gabinete elétrico e dois painéis de operador (um console para servo-medida, PLC, HMI e empilhamento, um para descolagem e nivelamento) com funções completas e seguras

Parâmetros:

Processo de configuração:

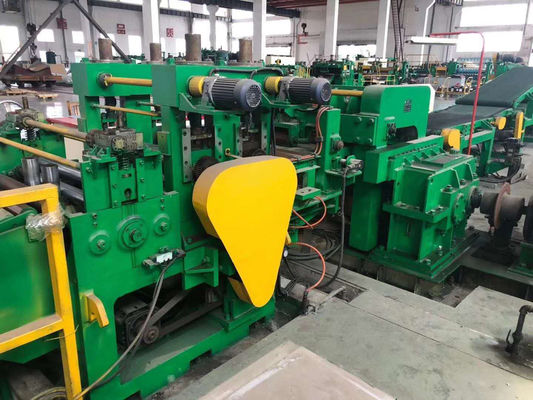

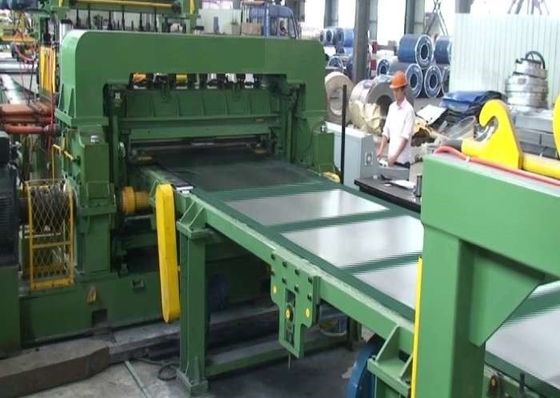

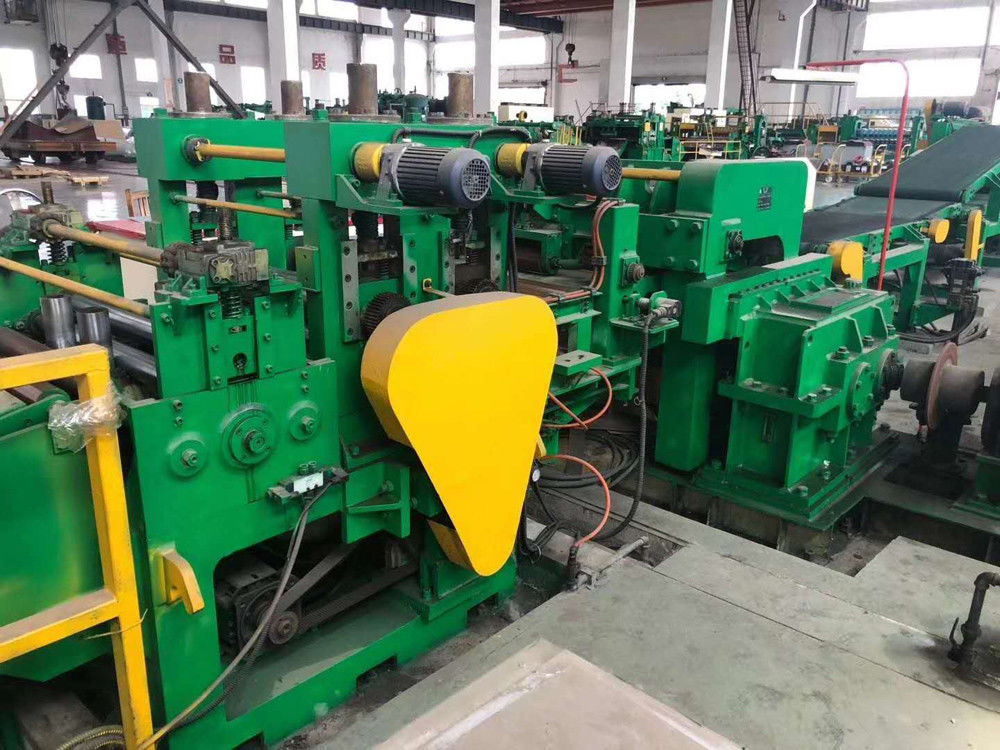

Fotos:
