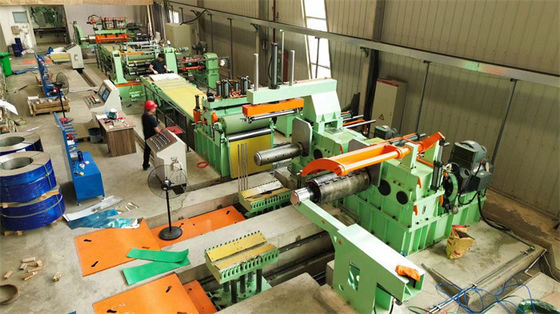

Máquina de corte de linha de corte de bobina de aço de precisão para corte de aço inoxidável 2 x 850
Projetamos e fabricamos uma linha de corte de bobinas de aço inoxidável de capacidade 0,2-2 x 850 para o cliente com os caracteres abaixo:
1. Descolador de cantilever com tensão traseira
2- Encoste o defletor e corte as colheitas.
3. Dois buracos de loop antes e depois de cortador
4. Laminagem de filme antes de cortar
5. enrolador vertical de sucata online
6Tensião da placa e separador
7 Retrovisor de mandril duplo
Em uma linha de corte de aço, a máquina de descolagem, a máquina de corte e a máquina de retrocolagem são as unidades principais.
- Máquina de descolagem: carregar a bobina de aço no mandril do descolagem, abrir a cabeça da bobina e descolar a bobina no processo de corte.

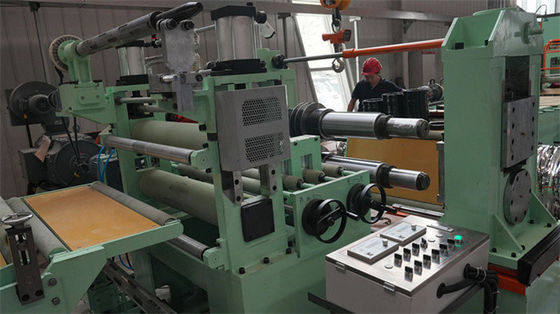

- Máquina de fenda: dois arbos para usar facas rotativas circulares para cortar a faixa de aço longitudinalmente, o motor e a caixa de velocidades accionam os dois arbos,A pressão para baixo da proa superior é regulada por motor e engrenagem de verme.
As ferramentas de cortador incluem facas circulares, espaçadores de aço entre facas e almofadas para guiar as tiras de fenda que saem diretamente do cortador.
A precisão do cortador é muito importante, os dois arcos devem ser paralelos, as facas e os espaçadores devem ser de boa precisão.
Troca de facas: operação aberta lado de corte de suporte, instalar ferramentas em dois arcos.Duas cabeças de corte ou arcos giratórios da torre deixam a instalação de ferramentas offline e economizar tempo de inatividade.

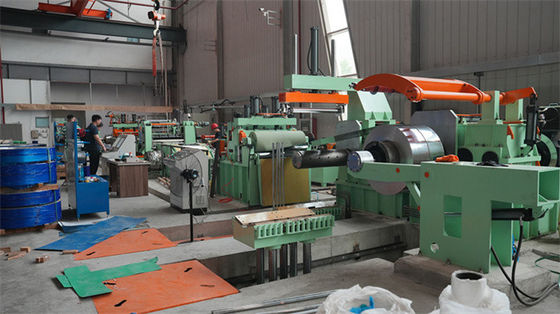

- Máquina de recolocação: reviravolta de tiras de fenda no mandril do recolocador, inclui separador de prensas, mandril de expansão, motor de acionamento e caixa de velocidades da transmissão, braço de suporte, empurrador.
Para o enrolamento de folhas finas, o mandril de recuo é sem costura, para proteger as tiras de aço dentro das camadas.
As tiras de aço rewound são limpos em camadas e bordas, o telescópio dentro de 0,5 mm
Máquina de corte de folhas finas precisam de alta velocidade cortar 120m/min, 150m/min, 200m/min, assim, cerca de meia hora pode cortar uma bobina, mais
O mecanismo eficaz é organizado para encurtar o tempo de desconexão, o tempo de carregamento, rosqueamento e descarregamento pode ser terminado dentro de 10 minutos, cada 8 horas pode cortar 10 bobinas (10 bobinas x 15T = 150T).
Parâmetros:
| Linha de corte 0,25 - 2,0 X 850 200 mpm |
Parâmetros |
| Empilhadeiras de aço |
ID508mm, 610mm, OD1800mm, peso da bobina 15T |
| De peso superior a 200 g/m2 |
ID508mm, OD1800mm, peso da bobina 15T máximo |
| Largura da bobina-mãe |
300-850 mm |
| Largura da bobina de bebê |
20 mm -600 mm |
| Número de cortes |
1 mm x 30 fendas; 2 mm x 15 fendas |
| Motores principais |
Slitter 110 kW + Recoiler 132 kW |
| Canelas de corte |
ID205 x OD320 x 10/15 mm SKD11 HRC58-61 |
| Mandril do recoiler |
Máquinas de secar |
| Opcional |
Máquinas de corte rápido, de descarga de torniquetes |
| Velocidade de corte |
0-100-200mpm ajustável |
| Configuração |
Siemens PLC, Inovance VFD, válvulas Vitory |
| Precisão de corte |
Largura da fenda ± 0,1 mm; Camber ± 0,1 mm/m; bur 5% da espessura; junta de recuo < 0,5 mm |
Layout:
