Linha em tandem do moinho de laminação do AGC AFC APC com desenrolar-se do CPC
Product Details
Moinho de laminação em tandem do APC
,Moinho de laminação em tandem do AFC
,Moinho de rolamento do AGC com desenrolar-se do CPC

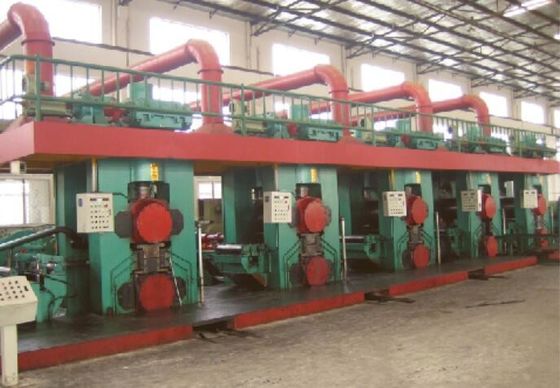

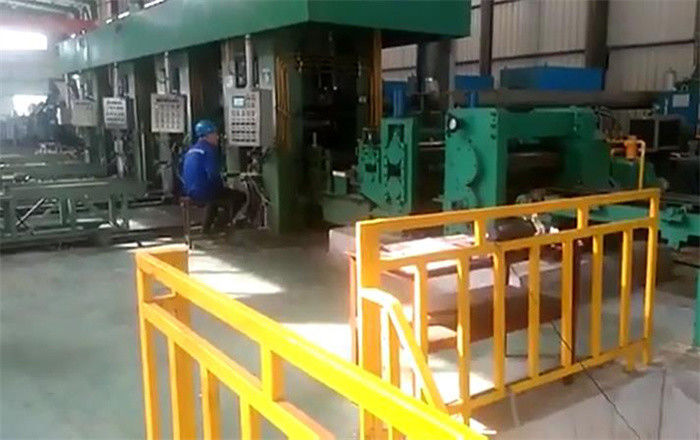

Linha em tandem do moinho de laminação do AGC/AFC/APC com desenrolar-se do CPC
Composição:
- Expansão hidráulica Uncoiler um grupo
- a pitada do Dois-rolo, cinco-rolo endireita o dispositivo um ajustado
- Soldadura e corte do grupo do dispositivo um
- tipo grupo espiral do assoalho do laço um
- Entrada que processa o grupo da plataforma uma
- Moinho principal: Seis moinhos frios dos grupos 4Hi
- Grupos do calibre de espessura seis
- Grupos do medidor de tensão cinco
- Saída que processa o grupo da plataforma uma
- Expansão hidráulica Recoiler: Um grupo
- Caixa de funcionamento local: Seis grupos
- Grupo central do console de funcionamento um
- Estação hidráulica: Três grupos
- Grupos finos da estação dois do óleo
- Grupo do sistema de refrigeração um de Emuslfied
Fluxo:
O Cinco-rolo →Hydraulic de carregamento hidráulico do uncoiler→ da expansão do transporte que endireita o → da máquina que solda e que corta o →output principal do moinho do platform→ do processamento de entrada do platform→ 6 moinho frio dos grupos 750 4Hi) (que processa a expansão hidráulica Recoiler→ do platform→ hidráulico descarrega o transporte
Parâmetros:
| Materiais de tira do metal: |
|
Aço carbono (Q195, Q235,08AL) |
| HRPO, aço do preto da hora, |
| Após o recozimento intermediário |
| Identificação da bobina: 508 milímetros; |
| Bobina OD: 1800 milímetros máximos |
| Peso da bobina: 12.000 quilogramas máximos |
| espessura da tira: 2 - 3mm; |
| largura da tira: 550 - 750 milímetros; |
| Especificação do produto acabado: |
| Identificação da bobina: 508 milímetros; |
| Bobina OD: 1800 milímetros máximos |
| Peso da bobina: 12.000 quilogramas máximos ( |
| Espessura terminada da tira: 0,25 - 0.8mm; |
| Largura da tira: 550 - 750 milímetros; |
| Precisão do produto acabado: |
| Diferença da espessura no sentido longitudinal (no rolamento estável): |
| <±0.005mm (d<0> |
| Parâmetros da máquina: |
| Força de rolamento máxima: 7000KN; |
| Linha velocidade máxima: 360 m/min; |
| Rosqueando a velocidade: 20 m/min; |
| Redução da espessura: |
| De elevação máxima à redução da espessura de 90% (que varia conforme as propriedades de aço da tira) |
| Dar um coice a tensão: kN 70 |
| Motor de Recoiler: C.C. 430KW |
| Diâmetro φ210mm do rolo do trabalho - 200mm; |
| Diâmetro alternativo φ650 -620mm do rolo; |
| Seção das colunas do moinho: 350 x 450mm; |
| Rolamento de rolo alternativo: FCD72104380 |
| Diâmetro desenrolando-se do mandrel: 508mm |
| Dar um coice o diâmetro do mandrel: 508mm |
| Diferença da abertura máxima entre rolos do trabalho: 70mm |
| Pressão sistemática hidráulica para o cilindro hidráulico da imprensa-acima: Mpa 25 |
| Pressão hidráulica para o rolo que dobra-se, rolo médio que transfere, equilíbrio, empurrão do lado: 21Mpa |
| Pressão hidráulica normal: 10Mpa; |
| Dar um coice o motor: 430KW; |
| Motor principal do moinho: 700KW x 6 |
Controle do AGC:
O sistema de controlo automático da espessura é composto do calibre de espessura, armário de controle elétrico, o atuador para retificar o desvio da espessura. O calibre de espessura continuamente para medir a espessura da tira, uma exposição lateral e para gravar o desvio da espessura, o outro sinal de desvio lateral da espessura da entrada ao controle elétrico. O negócio do armário de controle com o sinal de diferença da espessura, dá o comando ao atuador retificar a espessura, o atuador ajusta comprime do moinho para mudar a diferença do rolo pelo motor ou pelos cilindros hidráulicos, ou ajusta dar um coice a tensão mudando a corrente da armadura do recoiler, a espessura da tira é retificado assim. A equação da mola e a curva elástica do alongamento para realizar o controle de espessura.
Modos de controle de AGC:
- Cada controle lateral da diferença: para controlar a diferença de cada rolo lateral, para fazer o rolo e o cada AGC comissão do cilindro hidráulico
- Cada controle de força de rolamento lateral: para controlar cada força de rolamento do lado para marcar o rolo.
- Controle médio da diferença: para controlar a diferença média para o rolamento modelo da posição.
- Controle da inclinação: para controlar a inclinação da diferença de dois lados, ajustar o nivelamento da folha e o desvio.
- Controle de força de rolamento total: à força de rolamento do total de controle no modelo de rolamento da força.
- No modo de controle eficaz da diferença, o controlador da inclinação da diferença é ativado para assegurar a uma diferença de dois lados o mesmos, no modo que de controle de rolamento eficaz da força o controlador de rolamento da diferença da força é ativado para assegurar a uma força de rolamento de dois lados o mesmos. O controle médio da diferença é modo de controle do defeito para realizar o interruptor nonimpact entre modelos diferentes ajustando o valor atual e o seguimento da rampa.
