Linha de produção do tubo de óleo de API Steel Pipe Welding ERW (hectograma 219)

Name: Linha de produção do tubo de óleo de API Steel Pipe Welding ERW (hectograma 219)
Brand: WUXI JINYE COMPLETE EQUIPMENT CO.,LTD.
SKU: Hectograma 219
Price: 215,000.00 USD
Availability: InStock

Todos os Produtos

Metal que corta a linha
(30)

Cortando a linha máquina
(19)

Precisão que corta a linha
(20)

Corte à linha máquina do comprimento
(19)

O metal cortou à máquina do comprimento
(18)

Corte de voo à linha do comprimento
(17)

moinho de laminação
(20)

Invertendo o moinho frio
(15)

Moinho frio em tandem
(11)

Tubulação de ERW que faz a máquina
(12)

Os melhores produtos

A máquina do moinho de tubulação de aço do retângulo do quadrado por turcos dirige do círculo para esquadrar

Estou Chat Online Agora

Linha de produção do tubo de óleo de API Steel Pipe Welding ERW (hectograma 219)

Imagem Grande : Linha de produção do tubo de óleo de API Steel Pipe Welding ERW (hectograma 219)

Detalhes do produto:

Lugar de origem:	Wuxi, China
Marca:	Jinye
Número do modelo:	Hectograma 219

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1SET
Tempo de entrega:	180-240Days
Termos de pagamento:	T/T

Contato

Linha de produção do tubo de óleo de API Steel Pipe Welding ERW (hectograma 219)

descrição

Nome:	Linha de produção do tubo de óleo de API Steel Pipe Welding ERW	Entrada:	Tiras de aço da hora
Saída:	Tubulações Φ89~Φ219	Produzindo a velocidade:	30m/min
Área de pouso:	200m x 20m	Soldador do HF:	800KW de circuito integrado
Corte:	O corte da mosca considerou	Trabalho feito com ferramentas:	Cr12, rolos GCr15
Formando a tecnologia:	7 + 5 rolos horizontais	Eixo do Rolo:	140mm horizontal
Poder total:	2500KW	Aquecimento da emenda:	Recozimento do MF
Destacar:	Linha de produção de tubos de óleo ERW

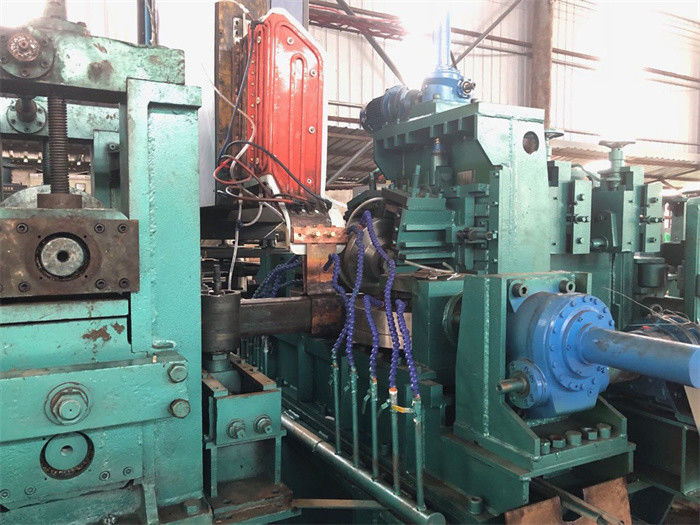

Linha de produção do tubo de óleo de API Steel Pipe Welding ERW (hectograma 219)

A tesoura de Uncoiling→Strip Straightening→ & do welding→ horizontal do HF de Forming→ do → da detecção da falha de Accumulating→ da espiral do table→ o cooling→Sizing→ em linha →polishing Deburring de solda do →water refrigerar de ar do annealing→ do MF do → da detecção da emenda do → (exterior e interno) conduzem a mosca que de Straightening→ Cutting→ rola o table→ para terminar a trituração o test→ →hydrostatic atravessa o → verifica o → mede a embalagem do → da marca da pintura do →

Quadro horizontal do rolo & quadro vertical do rolo:

Formando a fase: o quadro horizontal do rolo de 8 grupos, 2 deles está girando o tipo.

o quadro vertical do rolo 7sets, 5 deles está girando o tipo.

Fase de execução sob medida: quadro universal do rolo 4sets, quadros verticais do rolo 4sets.

endireitando a fase: os turcos de 2sets 4rolls dirigem

Sepcification da linha de produção da tubulação HG219:

Matérias primas
baixo aço carbono do , aço de baixa liga, hora ou CR. resistência à tração do : σb≤600Mpa o  rende o ponto: σs≤315MPa 2.0-8.0 x 800mm, ID508mm OD1800mm, 12T
Tubulações terminadas
tamanho redondo da tubulação do : Φ89~Φ219mm * 2mm ~ 8mm quadrado do , tamanho retangular da tubulação: 70 ×70mm~200× 200mm * 2.5mm~7.0mm 60×80mm~240 × 160mm * 2.5mm~7.0mm  produzindo o comprimento: 6~12m (pode ser projetado pelo pedido do cliente) precisão do comprimento de corte do : ±3mm (pelo computador quente da fricção viu)
Parâmetros da máquina

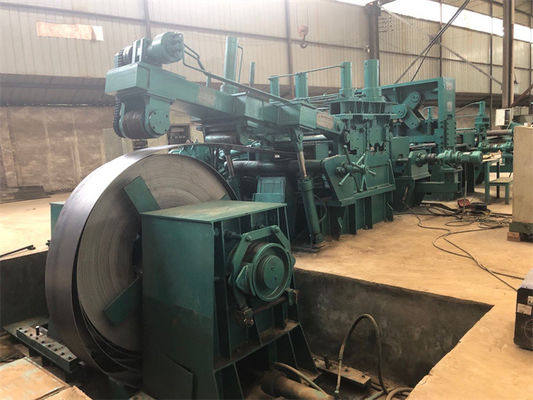

 Decoiler, expansão hidráulica, freio de ar, carga 12T Abridor e straightener principais da bobina: 30KW o  corta & termina o dispositivo da soldadura, soldadura do protetor do CO2 acumulador espiral do , 8m, 80m/min que alimenta, 150KW unidade de formação & de execução sob medida do , C.C. 2 de 250KW x. serra quente do voo da fricção do , 150KW, corte hidráulico da rotação o  corre para fora a tabela, 7.5KW. soldadordoHFde 800quilowatts,1ajustado; MFquerecoze600KWx2sets os rolos do , de acordo com clientes conduzem tamanhos Testes hidrostáticas: 5-20s pela parte, Poder total da instalação: 2500KW Linha velocidade: 30m/min

A tubulação de ERW faz à máquina a especificação:

Modelo	Tamanho da tubulação	Soldador do HF (quilowatt)	Poder do motor (quilowatts)	Velocidade (m/min)
Modelo	Фmm x milímetro	Soldador do HF (quilowatt)	Poder do motor (quilowatts)	Velocidade (m/min)
HG16	Ф (7-20) x (0.2-0.5)	60	22	80-140
HG25	Ф (8-32) x (0.35-1.3)	100	45	70-130
HG32	Ф (15-50) x (0.6-2.0)	150	110	60-120
HG50	Ф (20-63) x (0.8-2.5)	200	160	50-100
HG63	Ф (20-76) x (0.8-3.0)	250	200	30-90
HG76	Ф (25-80) x (1.2-4.0)	300	110x2	30-80
HG89	Ф (32-102) x (1.5-4.5)	300	132 x 2	30-80
HG114	Ф (38-127) x (1.5-4.5)	300	160 x 2	30-70
HG125	Ф (50-165) x (2.0-5.0)	400	185x2	20-60
HG165	Ф (76-165) x (2.0-6.0)	600	200x2	15-50

Linha de produção do tubo de óleo de API Steel Pipe Welding ERW (hectograma 219) 0
