Corte giratório da tesoura da precisão à linha corte de alta velocidade do comprimento da mosca

Imagem Grande : Corte giratório da tesoura da precisão à linha corte de alta velocidade do comprimento da mosca

Detalhes do produto:

Lugar de origem:	Wuxi, China
Marca:	Jinye
Número do modelo:	Mosca (0.3-3) x 1500

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1SET
Detalhes da embalagem:	40HC x 3
Tempo de entrega:	120-150days
Termos de pagamento:	T/T

Contato

Corte giratório da tesoura da precisão à linha corte de alta velocidade do comprimento da mosca

descrição

Nome:	Corte giratório da tesoura à linha do comprimento	Características:	Elevada precisão de alta velocidade
Materiais:	HRC, CENTRO DE DETECÇÃO E DE CONTROLO, SOLDADO, PPGI, SS	Espessura da folha:	0.3-3 mm
Largura da folha:	500-1500 mm	Identificação da bobina:	508 mm
Círculo Od:	2000 mm	Peso da bobina:	20-25T
Duração de corte:	200 -3000mm	Velocidade de corte:	150 cortes máximos/minuto
Cortando o estilo:	Tesoura giratória	Leveler:	4Hi, 6hi
Potência total:	300 kW	Área de terra:	25m x 8m
Destacar:	Corte giratório da tesoura à linha do comprimento , A precisão cortou à linha do comprimento , Corte de alta velocidade da mosca à linha do comprimento

Corte de precisão de corte rotativo de corte de linha de alta velocidade

A linha de corte de corte rotativo é uma máquina avançada de corte de alta velocidade e alta precisão, especialmente adequada para corte de chapa de vidro leve:

O comprimento de uma folha de bobina de calibre leve é longo, por exemplo, um comprimento de bobina de 0,2 mm de espessura é 10 vezes o comprimento de uma bobina de 2 mm, a produção de folhas cortadas com maior peso requer uma velocidade de linha mais rápida.
A folha fina pode ser facilmente cortada em um golpe rápido, portanto, o corte rotativo de voo está disponível: a folha corre a uma velocidade estável,corte giratório gira e corta uma folha em um clycle sob o feedback de comprimento de circuito fechado, a frequência de corte máxima pode ser de até 150 vezes/min. velocidade de produção linear de até 80m/min
O corte por cisalhamento rotativo é especialmente adequado para folhas curtas, embora as folhas extremamente curtas não possam ser executadas muito rapidamente, a frequência de corte ainda pode ser de cerca de 100pcs/min.

Comparação de bobinas de 2 mm e de 0,2 mm:

	Especificação da bobina	Comprimento da folha	Velocidade da linha de corte	Tempo de corte por bobina
0Folha de bobina de 0,2 mm	508 mm ID, largura de 1250 mm, 15 T	~ 7500m	80 m/min	95 minutos
Folha de bobina de 2 mm	508mm ID, largura 1250mm, 15T	~ 750m	80 m/min	9.5 minutos

Parâmetros:

Matéria-prima de entrada e produto acabado
Matérias-primas	Galvanizados a quente/a frio, laminados a frio, bobinas revestidas por cores
Propriedade mecânica	Resistência à tração σb≤460Mpa, σ0,2≤280Mpa
Espessura	0.2-2.0 mm,
Largura	500 mm-1500 mm (máximo)
- Uma overdose.	≤ Φ1800 mm
Identificação.	Φ508 mm (aumentar para Φ610 mm com juntas)
Peso máximo	15 toneladas, 20 toneladas
Comprimento da folha	200 - 4000 mm
Tolerância de comprimento	L₀= 1M±0,3 mm (velocidade uniforme)
Tolerância de comprimento	L₀= 1 M±0,4 mm (aceleração / desaceleração)
Tolerância de comprimento diagonal	L₁= 1M±0,5 mm
Altura de empilhamento	650 mm Max (suporte de madeira com cerca de 150 mm de altura)
Peso máximo de empilhamento	5 toneladas

	Parâmetros CTL de voo
1	Velocidade linear	0-80 m/min
2	Velocidade de rosca	0-15 m/min
3	Fornecimento de energia	380V / 50Hz / 3PH
4	Potência instalada	Cerca de 250 kW
5	Caminho de corte cruzado	Duas facas voam contra o corte
5	Caminho de corte cruzado	Mecanismo de corte de trilhos
6	Maneiro de controlo	AC, CNC e PLC Control
7	Motor de accionamento	a. Motor de descolagem: 30 kW AC b. Motor de nivelamento: 75 kW AC
7	Motor de accionamento	c. Servomotor de tesouras rotativas: AC 90KW

Composição:

	Ponto	Quantidade
1	Estação de carga	1
2	Carrinho de carga	1
3	Decoiler	1
4	Máquina de nivelamento de precisão (19 rolos)	1
5	Servo alimentador (incluindo dispositivo de laminação)	1
6	Cortador de mosca rotativo de alta velocidade	1
7	Cinturão transportador de três etapas	1
8	1^SMáquina automática de recolha de folhas	1
9	2ⁿMáquina de recolha automática	1
10	Sistema hidráulico	1
11	Sistema pneumático	1
12	Sistema de lubrificação	1
13	Sistema elétrico	1

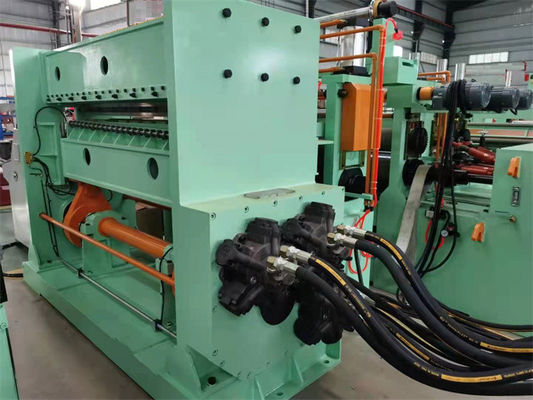

Corte giratório da tesoura da precisão à linha corte de alta velocidade do comprimento da mosca 0

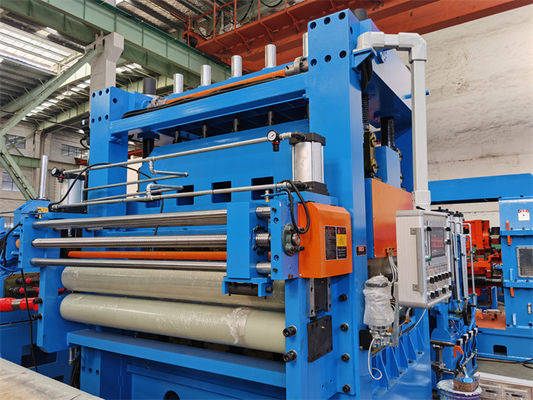

Corte giratório da tesoura da precisão à linha corte de alta velocidade do comprimento da mosca 1
