A mosca giratória de aço inoxidável da tesoura de SUS304 316L cortou à linha 0.3-2 x 1000 do comprimento
O corte à linha do comprimento é fazer determinado comprimento de placas de aço lisas nivelando e cortando ao comprimento, composto do uncoiler, o leveler, tesoura giratória, empilhador, etc. com funções auxiliares da carga da bobina, medição do comprimento, revestimento do filme, fornecimento e saída das folhas, etc.
O processo de trabalho está desenrolando-se, 19 o rolo 6hi que nivela, comprimento que mede, corte giratório da tesoura da mosca, as folhas de corte para ir ao primeiro empilhador até o número de empilhamento alcança o número pré-ajustado, então manualmente transferência ao segundo empilhador. Quando as folhas forem ao segundo empilhador, saída as folhas na tabela primeiramente de levantamento pela tabela do rolo e retorno do empilhador trabalhar então primeiramente o estado. Esta maneira, um corte de aço da bobina pode continuamente ir sobre.
O processo de trabalho é automático, adotando o servocontrol do PLC e o tela táctil de HMI.on, pode ajustar os tamanhos da folha, número de PCes, calcula o peso das folhas, além disso, tem funções: velocidade de alimentação do grupo, comprimento de alimentação ajustado, número ajustado de alimentação, intercâmbio entre o começo manual e auto, auto, a auto parada, a pausa, o contador zero, o botão fwd-rwd, o up-down da tesoura, o alarme das falhas, etc.
O cromo revestiu rolos, rolos do plutônio, ventilador, papel do jogo etc. na superfície de proteção da folha de ser ferido.
À exceção do manual que rosqueia, tudo no auto funcionamento.
Parâmetros:
| Matéria prima e produto acabado entrados |
| Matérias primas |
SUS304 de aço inoxidável quente/laminado, 201, 316 |
| Propriedade mecânica |
Resistência à tração σb≤800Mpa, σs≤550Mpa |
| Espessura |
0.2-2.0mm |
| Width1 |
00mm-1000mm (máximo) |
| Bobina O.D. |
≤Φ1800mm |
| Identificação da bobina. |
Φ508mm (amplie a Φ610mm com gaxetas) |
| Max Weight |
10tons, 15tons, |
| Comprimento de folha |
200 - 3300mm |
| Tolerância do comprimento |
L 0 = 1M±0.3 milímetro (velocidade uniforme) |
| M±0.4 milímetro de L 0 = 1 (aceleração/retardação) |
| Tolerância diagonal do comprimento |
L 1 = 1M±0.5mm |
| Altura de empilhamento |
650mm máximos (apoio de madeira aproximadamente 150mm alto) |
| Max Stacking Weight |
5 toneladas |
| |
Parâmetros de voo de CTL |
| 1 |
Velocidade linear |
0-60 m/min |
| 2 |
Rosqueando a velocidade |
0-15 m/min |
| 3 |
Fonte de alimentação |
380V / 50Hz/3PH |
| 4 |
Poder instalado |
Sobre 200KW |
| 5 |
Maneira de corte transversal |
Duas facas giratórias voam o corte contrário |
| o comprimento de folha é medido e fósforo com cursos do corte. |
| 6 |
Maneira do controle |
Controle da C.A., do CNC e do PLC |
| 7 |
Motor de movimentação |
a. Motor de Decoiling: C.A. 30KW B. que nivela o motor: C.A. 75KW |
|
c. O voo corta o servo motor:
C.A. 90KW
|
Composição:
| |
Artigo |
Qty |
| 1 |
Estação de carregamento |
1 |
| 2 |
Carro de carregamento |
1 |
| 3 |

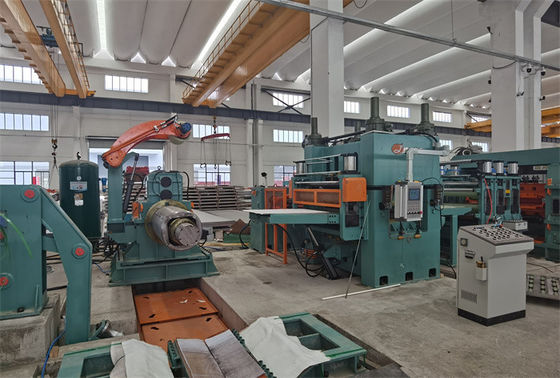

Único mandrel Decoiler |
1 |
| 4 |
6Hi preciso que nivela a máquina (19 rolos) |
1 |
| 5 |
Dispositivo de alimentação servo (inclua o dispositivo de estratificação) |
1 |
| 6 |
Cortador de alta velocidade giratório da mosca |
1 |
| 7 |
Transporte de correia de três fases |
1 |
| 8 |

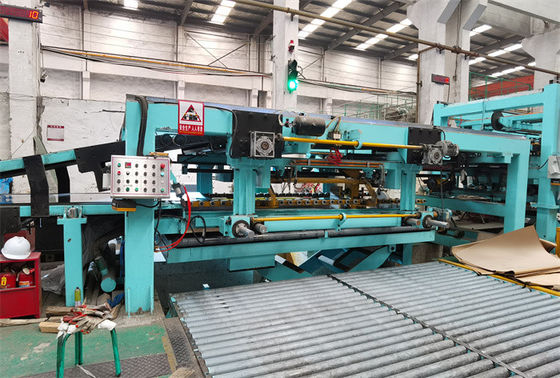

primeiro empilhador automático das folhas |
1 |
| 9 |
ò empilhador automático |
1 |
| 10 |
Sistema hidráulico |
1 |
| 11 |
Sistema pneumático |
1 |
| 12 |
Sistema de lubrificação |
1 |
| 13 |
Sistema elétrico |
1 |

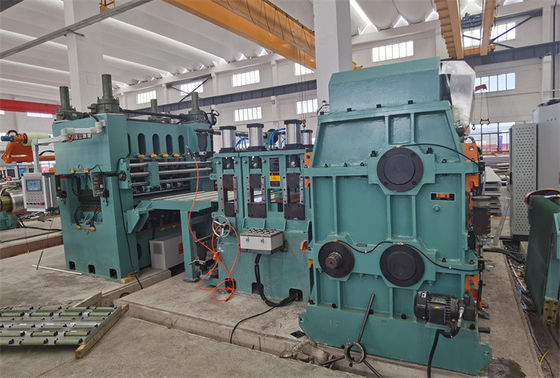

leveler da precisão 6High:
- Para nivelar a placa de aço e enviar mais tarde a placa ao comprimento que mede & que corta ao comprimento.
- Composto de 19 rolos do trabalho, 21 rolos médios, rolos 10lines alternativos, motor e transmissão de movimentação, 2 rolos de pitada e quadros da máquina, etc.
- As extremidades de rolos do trabalho são carregadas nos rolamentos óleo-impregnados com o sistema de lubrificação fino automático do óleo.
- os rolos 5lines alternativos pressionam acima em uns mais baixos rolos do trabalho, ajustados pelo motor & a movimentação do redutor da engrenagem e a indicação digital no painel de operador, rolos 5lines alternativos comprimem em rolos superiores do trabalho ajustaram manualmente.
- Transmissão do motor e da caixa de engrenagens de C.A. para conectar com os rolos do trabalho por junções universais.
- O rolo de pitada superior comprime pelos cilindros pneumáticos
- Os rolos e o quadro mais baixos são fixos, os rolos superiores são comprimidos pelo redutor do motor de C.A. e a haste morna do parafuso, a abertura entre rolos superiores e uns mais baixos rolos são medidas pela regra da raspagem e indicadas digitalmente no leveler.
