O calibre leve de alta velocidade cortou à linha do comprimento para a chapa de aço
O corte de folha da bobina do metal ao comprimento é folha importante da bobina que processa para fazer chapas de aço lisas nas partes, nós somos fabricante do corte de folha do metal à linha máquina do comprimento, temos o corte fornecido às linhas do comprimento a aproximadamente 30 países, as folhas de vinda da bobina podem ser chapas de aço laminadas a alta temperatura, laminadas, galvanizadas, folha de aço inoxidável, folhas de alumínio, a folha clara do calibre exige muito bem o nivelamento e o corte rápido. Nivelamento +/-1mm da folha, parada rápida que corta 2m x 28pcs/min, corte 2m x 40pcs/min. da mosca.
As mostras de alta velocidade no corredor contínuo do leveler, da alimentação servo do comprimento e da tesoura pneumática rápida, empilhando a velocidade continuam as folhas de corte de vinda, para uma bobina 2mm x 1250 de x 15T, ele tomam 20minutes para cortar, sobre a bobina 40minutes um.
Disposição
Dois grupos bobinam a preparação da sela, do único uncoiler do mandrel com tensão traseira, da imprensa da bobina e do descascador principais, 4 leveler alto, laço do poço, guia central, fixação servo do comprimento com película, tesoura, tabela da correia da entrega, um ou dois empilhadores dos grupos.
Composição
- Bobine a sela, bobinas da loja um ou dois para o apoio, carga 20T
- Carro de carregamento da bobina. bobina da carga no mandrel do uncoiler, no levantamento do up-down e no passeio fwd-bwd.
- Único uncoiler do mandrel: o mandrel hidráulico da expansão para Ф508mm padrão, motor traseiro da tensão é instalado para desenrolar-se estável e nivelar, centralizando a base do uncoiler para assegurar o centro de bobina no ceterline.

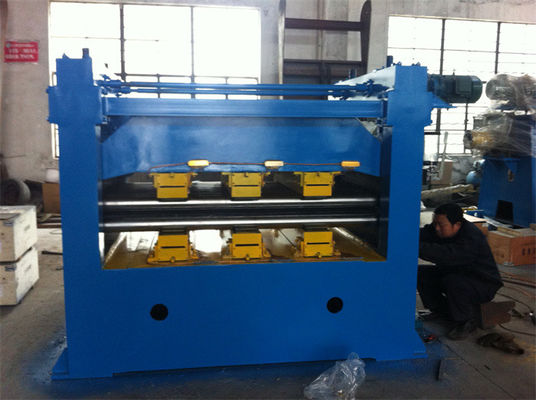

- Leveler de 2+15 rolos: 4Hi, 4 rolos alternativos das fileiras, C.C. 75KW.
- medida do comprimento 7Servo (ou withFilm que lamina): O comprimento servo que mede (2+5+2 rolos conduzidos pelo servo motor e pelo controlador), com plutônio revestiu rolos de pitada para a estratificação do filme
- Tesoura rápida pneumática da parada: corte do eixo aluído de para baixo a levantar, para abaixar a forma da lâmina v.
- Transporte de correia: transporte folhas terminadas ao empilhador
- Empilhador: empilhando a carga 5T.
- Carro das folhas: entregue folhas para fora, a seguir embalando. podem ser dois carros, um que trabalha e o outro que espera.
Parâmetros:
| Corte claro de alta velocidade do calibre ao comprimento |
Parâmetros |
| Espessura de aço da folha da bobina (milímetros) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Largura de aço da folha da bobina (milímetros) |
600mm, 1000mm, 1250mm, 1600mm |
| Carga desenrolando-se (TA) |
10T, 15T, 20T |
| linha velocidade (mpm) |
80m/min |
| Cortando a precisão (milímetros) |
±0.50mm /2m de comprimento
|
| Nivelando a precisão |
≤±1.0mm/m2 |
| Cortando rebarbas |
≤3% da espessura |
| Empilhando a precisão |
≤1.0mm na largura, ≤1.5mm de comprimento, |
| Poder total (quilowatts) |
100KW ~ 130KW ~ 150KW |
| Área de terra (L x W) |
25m x 10m |
Nossos clientes do corte de alta velocidade ao comprimento:
em Malásia, em KSA, em UAE, em Nigéria, em Argélia, em EUA, em Rússia, em Etiópia, em Egito, etc.

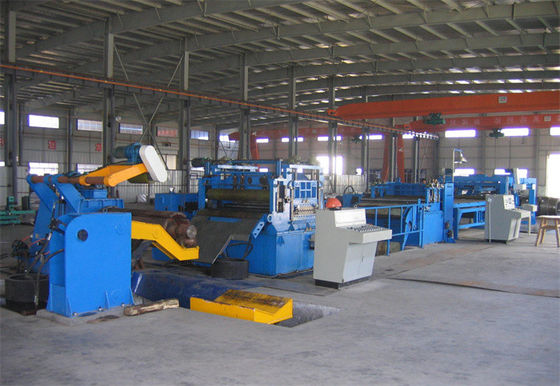

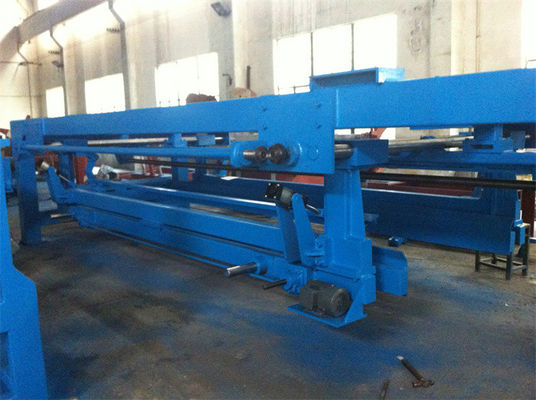

Fotos:
