Faixa de aço inoxidável Reversível Redução a frio Moinho de rolamento Alta eficiência Economia de energia

Faixa de aço inoxidável Reversível Redução a frio Moinho de rolamento Alta eficiência Economia de energia
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SS850
Trading Properties
MOQ
1SET
Packing
8 X 40HC
period for dispatch
180 - 200 dias
payment method
T/T

Product Details

Destacar:

Moinho de laminagem a frio reversível

,

Moinho de laminagem de redução a frio de alta eficiência

,

Moinho de laminagem de redução a frio que economiza energia

Name: Moinho de laminagem de redução a frio reversível em tiras de aço inoxidável
Material: Aço inoxidável SUS201, SUS304
Input Thickness: 2-3mm
Finished Thickness: 0.2-1.0mm
Strip Width: 750mm
Coil Load: 10T
Rolling Speed: 300m/min
Press Down: AGC hidráulico
Rolling Process: Relações reversíveis
Recoiling Tension: 130KN.M
Rolling Force: 900T
Mill Character: Economia de energia de alta eficiência
Land Area: reverso de 15m x de 15m
Product Brief
Faixa de aço inoxidável Reversível Redução a frio Moinho de rolamento Alta eficiência Economia de energia O molino de redução de espessura das tiras de bobina de aço inoxidável tem algunscaracterísticas únicas: O material de aço inoxidável tem uma resistência à tração e ao rendimento muito elevadas ...
Product Description

Faixa de aço inoxidável Reversível Redução a frio Moinho de rolamento Alta eficiência Economia de energia

O molino de redução de espessura das tiras de bobina de aço inoxidável tem algunscaracterísticas únicas:

  • O material de aço inoxidável tem uma resistência à tração e ao rendimento muito elevadas
  • Estações de laminação mais resistentes, rolos maiores
  • Motores muito maiores para fornecer maior força de rolagem,
  • Mandril de enrolamento sólido desmontável para tratamento de recozimento intermediário conveniente
  • Sistema automático de controlo hidráulico do AGC
  • Moinho a frio geralmente reversível
  • A tração de dupla proporção pode proporcionar uma elevada eficiência e poupança de energia.

O grau de redução das tiras de aço inoxidável não pode ser tão elevado quanto o do aço carbono normal.As fábricas de aço inoxidável em tandem serão muito caras..

Economia de energia da configuração avançada de tração de duas relações:


  motor de moagem motor de retrocesso Redutor de moinho Redutor de retroceder



Tradicional

2 x 800 kW

Z-560-4 515/1200 440 V

2 x 800 kW

Z-560-4 515/1200 440 V

I=9; V=305m/min

Torque de saída: 267KN.M.

mandrilΦ500×850

(I=6.3;V=299m/min)

Tensão:103.8KN;



Alta eficiência Economia de energia

2 x 500 kW

Z4-500-42 400/1200

2 x 500 kW

Z4-500-42 400/1200

I=14/9 V=196/305m/min

334.25/214.9KN.M.;

CebolinhaΦ650×850

I=14/9 V=175/272m/min

tensão:185.7/119.4KN;

Conclusão:

1) o novo tipo de moinho de alta eficiência tem um binário 25% maior em rolamento áspero e uma tensão 78,9% maior, o binário e a tensão são completamente suficientes a uma velocidade crescente,e laminagem mais estável em chapas finas abaixo de 0.3 mm;

2) a economia de energia é óbvia, o transformador pode ser 800-900KVA menor.



Processo de laminação:

Descolador hidráulico →carro de carregamento de bobina→recolador de mandril sólido→4hi moinho de laminação ((incluir placas de pressão de entrada e saída) --recolador de mandril sólido ((controle elétrico, sistema AGC, hidráulico,sistema de óleo fino)


O recozimento intermediário para a fita SS é um tratamento de solução num forno de recozimento contínuo a uma velocidade de cerca de 40 m/min, após laminagem a frio e recozimento,O nivelamento da tensão também é considerado no processo.

Fornecemos diferentes modelos de máquinas de laminação a frio de aço inoxidável de alta configuração para fábricas de bobinas de aço inoxidável, acumulando assim uma rica experiência em tecnologia de laminação de aço inoxidável,pode assegurar um processo de laminação estável e de elevada eficiência, os clientes vão lucrar com o investimento de moinho a frio feito pela nossa empresa.

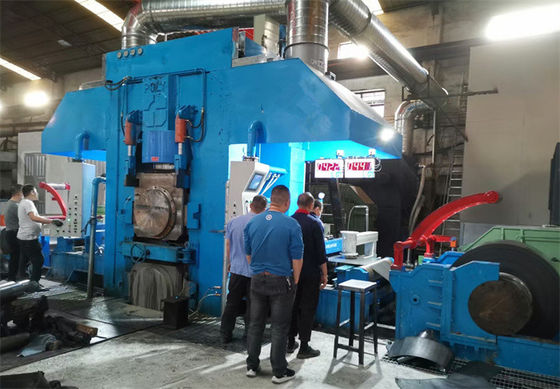

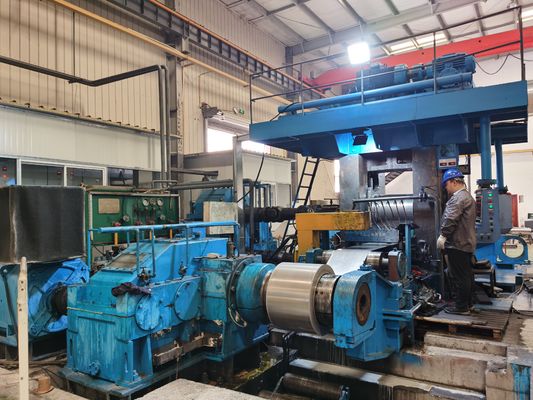

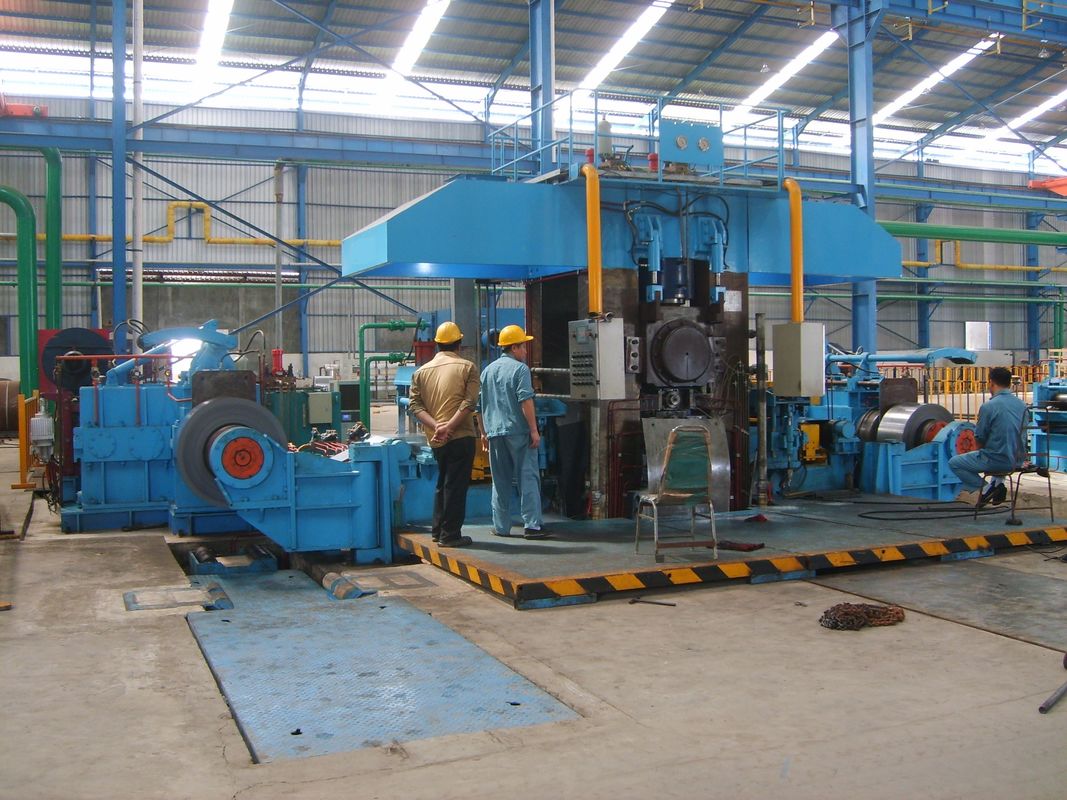

Leve850 laminador a frio reversível de quatro rolos (4 de altura) para listas de aço inoxidávelaté 750 mm com configuração AGC hidráulica como exemplo.

Parâmetros da bobina de aço inoxidável
Material de aço inoxidável 200, 300, 400 séries em conserva
Entrada de uma fita de bobina SS 550-750 mm x 0,65-0,80 mm
Encosto de SS 508mm ID, 1800mm OD, 15T
Lâmina de bobina de SS acabada laminada a frio 550-750 x 0,30-0,45 mm
Parâmetros da laminadora reversa
Velocidade do laminador Max 300m/min, produção de 80-100T/dia
Força de rolamento Máximo 10000KN
Tensão de recirculação Até 150KN
Especificações de rolos. F185 x 870 mm
Especificações de rolos de reserva. F730 x 850 mm
Potência do motor principal 1100 kW
Potência do motor de retrocesso 630 kW
Controle elétrico AGC hidráulico, condutores Siemens RA80 DC, PLC, sistema de medição de espessura de raios-X
Condições de liquidez Lubrificação a óleo fino para caixas de velocidades, lubrificação a gás de óleo para bancos de rolamentos, estações hidráulicas, sistema de refrigerante de processo de laminação
Troca automática de rolos Motor hidráulico e cilindrada, para realização de mudança automática de rolos


Processo de trabalho:
Descolador de 15 T, alimentador de pinça e 5 alisadores de rolos, 1o Recoiler, 4 Hi Hydraulic AGC Reversible Mill, 2o Recoiler.
Linha de forno de recozimento contínuo de solução em tiras de aço inoxidável.

  • Descolar com motor de 22 kW para rosca, em produção normal, é descolar passivo com freio
  • Temperatura de aquecimento cerca de 1070°C sob proteção atmosférica.
  • O forno de aquecimento é composto por uma zona de pré-aquecimento e uma zona de aquecimento quente, com um comprimento total de cerca de 25 m
  • S unidade de rolagem de bridles na saída do forno para puxar a fita de aço inoxidável continuamente para fora do forno
  • Dois rebocadores, um está a trabalhar e o outro a descarregar a bobina SS recoilada e pronto para o próximo reboque da bobina, para garantir o trabalho contínuo sem interrupção de toda a linha de recoilagem.
