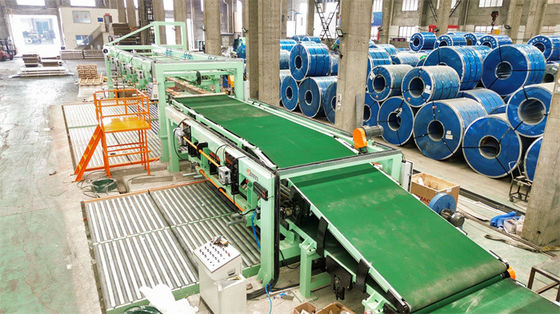

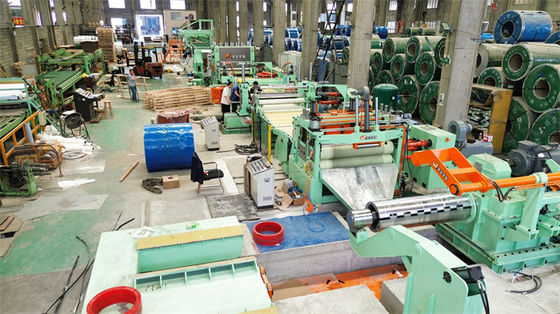

Tela de escova de mosca de aço inoxidável cortada ao comprimento

Tela de escova de mosca de aço inoxidável cortada ao comprimento
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Mosca (0,2-2) x 850
Trading Properties
MOQ
1 conjunto
Packing
40HC x 3
period for dispatch
120-180days
payment method
T/T

Product Details

Destacar:

6Hi corte para a linha de comprimento

,

SUS corte para a linha de comprimento

,

linha de aço inoxidável cortada em comprimento

Name: 6Hi nivelador de corte giratório de corte de mosca de corte de linha de comprimento
Sheet Material: 304 de aço inoxidável, 316, liga do zinco-níquel
Sheet Thickness: 0.2-2mm
Sheet Width: 200-850mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15t
Cutting Speed: 180 pcs por minuto
Cutting Length: 200-3000mm
Cutting Style: Tesoura giratória
Leveler: Servo-ajuste de 6
Total Power: 300kW
Land Area: 30m x 8m
Stacker: Máquinas para a montagem de materiais
Product Brief
Linha de corte voador rotativa automática para corte no comprimento Aço inoxidável 0,3-3 X 1000 Linha de corte no comprimento com cisalhamento rotativo nivelador 6Hi Aço inoxidável SUS 0,2 - 2 X 850 Linha de corte no comprimento com corte voador rotativo, fabricada por nossa empresa, é de alta ...
Product Description

Linha de corte voador rotativa automática para corte no comprimento Aço inoxidável 0,3-3 X 1000

Linha de corte no comprimento com cisalhamento rotativo nivelador 6Hi Aço inoxidável SUS 0,2 - 2 X 850



Linha de corte no comprimento com corte voador rotativo, fabricada por nossa empresa, é de alta velocidade e alta precisão, especialmente adequada para corte de chapas finas e curtas:

  • O corte voador é adequado para corte de bobinas de chapa fina de longo comprimento (milhares de metros).
  • A frequência de corte voador pode ser de até 150 vezes/min. Velocidade da linha 80 -100m/min
  • Corte de chapas curtas significa corte contínuo de alta frequência e alta produtividade.

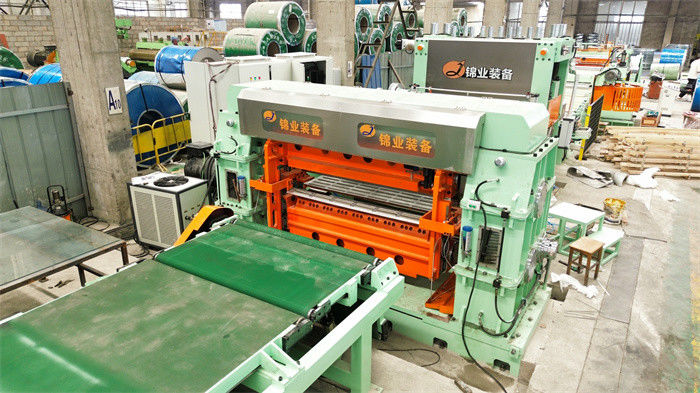

  • Nivelador 6High de alta precisão, laminador de filme, empilhadeiras duplas são um arranjo de alta produção.
  • A linha de corte voador para 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
  • O ajuste dos rolos de nivelamento é automático por meio de rolos de apoio de pressão servo.

Parâmetros:

Matéria-prima de entrada e produto acabado
Matérias-primas Aço inoxidável laminado a quente / frio
Propriedade mecânica Resistência à tração σb≤800Mpa, σs≤550Mpa
Espessura 0,2-2,0 mm, 0,3-3,0 mm
Largura 200 mm-1000 mm (Máx.)
Bobina OD ≤Φ1500,1800mm
Bobina ID Φ508mm (ampliar para Φ610mm com juntas)
Peso máximo 10 toneladas, 15 toneladas, 20 toneladas
Comprimento da chapa 200 - 3000 mm
Tolerância de comprimento L 0 = 1M±0,3 mm (velocidade uniforme)
L 0 = 1 M±0,4 mm (aceleração / desaceleração)
Tolerância de comprimento diagonal L 1 = 1M±0,5mm
Altura de empilhamento 650 mm Máx. (suporte de madeira aprox. 150 mm de altura)
Peso máximo de empilhamento 5 toneladas



  Parâmetros CTL voadores
1 Velocidade linear 0-80 m/min
2 Velocidade de roscagem 0-15 m/min
3 Fonte de alimentação 380V / 50Hz / 3PH
4 Potência instalada Cerca de 220KW
5 Caminho de corte transversal Corte de contador voador com duas facas
Corte de trilha do mecanismo de corte
6 Modo de controle AC, CNC e controle PLC
7 Motor de acionamento a. Motor de desenrolamento: AC 30KW b. Motor de nivelamento: AC 75KW

c. Motor servo de tesoura voadora:

AC 90KW



Composição:

  Item Qtd
1 Estação de carregamento 1
2 Carro de carregamento 1
3 Desbobinador 1
4 Máquina de nivelamento precisa (19 rolos) 1
5 Dispositivo de alimentação servo (inclui dispositivo de laminação) 1
6 Cortador voador rotativo de alta velocidade 1
7 Transportador de correia de três estágios 1
8 1st Empilhadeira automática de chapas 1
9 2nd Empilhadeira automática 1
10 Sistema hidráulico 1
11 Sistema pneumático 1
12 Sistema de lubrificação 1
13 Sistema elétrico 1



Caracteres:

  1. A linha de corte no comprimento serve para fazer placas de aço planas de determinado comprimento por meio de nivelamento e corte no comprimento, composta por desbobinador, nivelador, cisalhamento rotativo, empilhadeira, etc., com funções auxiliares de carregamento de bobinas, medição de comprimento, revestimento de filme, entrega e saída de chapas, etc.
  2. O processo de trabalho é desenrolamento, nivelamento 6hi de 19 rolos, medição de comprimento, corte de cisalhamento voador rotativo, as chapas cortadas vão para a primeira empilhadeira até que o número de empilhamento atinja o número predefinido, depois transferem manualmente para a segunda empilhadeira. Enquanto as chapas estão indo para a segunda empilhadeira, retire as chapas na primeira mesa elevatória por mesa de rolos e, em seguida, a primeira empilhadeira retorna ao estado de trabalho. Desta forma, um corte de bobina de aço pode continuar continuamente.
  3. O processo de trabalho é automático, adotando controle servo PLC e IHM. Na tela sensível ao toque, pode definir tamanhos de chapas, número de peças, calcular o peso das chapas, além disso, possui funções: definir velocidade de alimentação, definir comprimento de alimentação, definir número de alimentação, troca entre manual e automático, início automático, parada automática, pausa, contador zero, botão fwd-rwd, tesoura para cima-baixo, alarme de falhas, etc.
  4. Os rolos revestidos de cromo, rolos de PU, soprador, etc. desempenham um papel na proteção da superfície da chapa contra danos.
  5. Exceto para roscagem manual, tudo em funcionamento automático.

Tela de escova de mosca de aço inoxidável cortada ao comprimentoTela de escova de mosca de aço inoxidável cortada ao comprimento
