O moinho de laminação reversível da produtividade alta da economia de poder é competitivo em plantas de aço de laminação, para as razões:

1. Engrenagem dupla do deslocamento que reduz relações: um torque e uma tensão mais grandes para um rolamento mais grosso de uma mais baixa velocidade da folha, o torque menor e a tensão para o rolamento de alta velocidade da folha fina, esta maneira, os motores de movimentação podem ser pela maior parte menores e o comsumption do poder reduz-se muito.
2. Os aumentos do investimento do moinho nas caixas de engrenagens de diminuição, mas a economia de poder e o transformador muito menor pela maior parte para compensar o custo e o benefício por muitos tempos.
3. O corredor do moinho é mais estável e durável, para a carga no moinho é sempre no máximo o ponto apropriado.
4.  Se os motores de C.A. podem ser tomados o uso, a economia de poder pode ser 10% menos do que os motores da C.C.
5. Nosso moinho frio da produtividade alta da economia de poder foi testado em fábricas do cliente, muito bem sucedido e popular.

Tome aqui a 850 4Hi o moinho de laminação reversível para a folha de aço inoxidável que reduz-se como o exemplo:

Processo de rolamento:

Moinho de rolamento de carregamento do mandrel recoiler→4hi do car→solid do →coil hidráulico do uncoiler da recompensa (inclua placas de imprensa da entrada e da saída)--recoiler contínuo do mandrel (controle elétrico, de sistema do AGC sistema, hidráulico, fino de óleo)

Configuração

1. O sistema hidráulico do AGC é controlado pelo computador de duas fases. Tem não somente as funções da diferença constante do rolo, força de rolamento constante, pre-controle da espessura/monitoração, mas igualmente tem a tensão AGC.
2. O moinho de rolamento principal e o coiler esquerdo e direito são conduzidos por um conjunto completo de Siemens controlaram eletronicamente o motor de corrente contínua. (estrutura Misturado-montada), fonte de alimentação do SCR
3. O moinho de rolamento tem o sistema da pressão hidráulica, sistema regulamentar de bombeamento hidráulico, sistema lateral do regulamento do impulso, rolo de dobra positivo e negativo do rolo intermediário, sistema de lubrificação do processo e sistema de lubrificação do equipamento
4. Os coilers deixados e direitos adotam a grande tensão cilindro contínuo, controle digital da tensão
5. O alarme do bloqueio e da falha do processo de produção da unidade é controlado pelo controlador programável da lógica (PLC) para realizar a automatização do processo de produção.
6. O moinho de rolamento tem a pressão hidráulica completa. Tem as funções de controle do controle de fluxo completo do curso em segundo, o controle do ajuste do desvio, controle preloading automático, pre-controle AGC da espessura, monitoração AGC da espessura, de AGC da tensão/velocidade AGC, da aceleração e da retardação controle da compensação, para rolar a compensação da excentricidade, e banco de dados de rolamento do processo, exposição de dados e controle de operação, função de seguimento da qualidade de produto, gravação automática de rolamento de alta velocidade dos dados, geração de relatório automática, alarme da falha e gravação. Gravação e outras funções de gestão de processo.
7. Sistema de alarme da detecção, da exposição e da falha de parâmetros de processo e dos parâmetros chaves do equipamento
8. O sistema de refrigeração da emulsão e o sistema da filtragem da precisão são usados para a lubrificação do processo.
9. Os sistemas de proteção da segurança tais como a proteção da sobrecarga, a proteção da ruptura da tira e o estacionamento da emergência são instalados em moinhos de rolamento.
10. Os desenhos em espinha duros da cara do dente alinham (precisão da categoria 5) são usados para coilers esquerdos e direitos e máquinas principais. SKF, FAG, TIMKEN são usados para os rolamentos de eixo de alta velocidade e a fábrica do rolamento de Harbin/Wafangdian/Luoyang é usada para os rolamentos de eixo de baixa velocidade.
11. A unidade adota o controle de computador de duas fases para realizar a produção controle de processos da unidade. A unidade tem o cálculo da programação, a distribuição da passagem, o regulamento e a otimização de parâmetro de rolamento. Parâmetros de processo do tempo real e detecção, exposição e alarme chaves
12. Ajuste rápido da linha de rolamento elevação pela cunha inclinado e pela etapa
13. Mudança do rolo rápido do trabalho para rolar o rolo intermediário (aproximadamente 8 minutos)
14.
15. A unidade adota o velocimeter de laser importado para realizar o segundo controle de fluxo e para melhorar a taxa de produto acabado, ao reter o codificador para medir a velocidade
16. A tensão da unidade é medida diretamente pelo tensiometer importado, pelo controle de circuito fechado e pela indicação digital
17. Os componentes principais do sistema de alta pressão do AGC, do sistema de dobra do rolo e do sistema lateral do rolo para adotar produtos importados; os componentes do sistema hidráulico de baixa pressão para adotar os produtos conhecidos produzidos pela tecnologia importada doméstica.
18. A espessura da unidade é medida pelo calibre de espessura do raio X feito em China, o codificador é P+F de Alemanha, e o interruptor de proximidade é feito pelo DOENTE de Alemanha.
19. O rolo do trabalho é posicionado radialmente pelo apoio lateral do rolo, que aumenta a rigidez e impede a dobra do lado. A linha central é posicionada pela porta do apoio da extremidade e controlada pelo cilindro, que é conveniente para a mudança em linha do rolo da passagem do produto acabado e cumpre as exigências do rolamento de aço inoxidável.
20. lubrificação do Óleo-ar para suportar o rolamento do rolamento de rolo

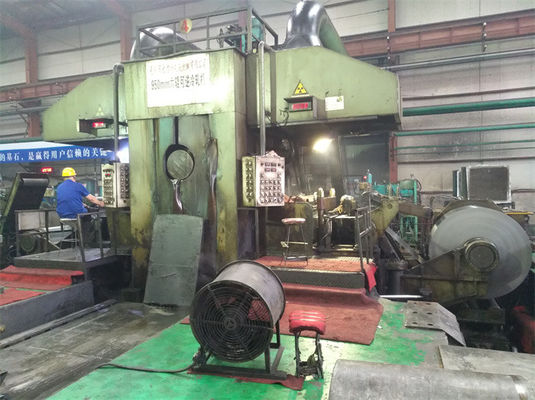

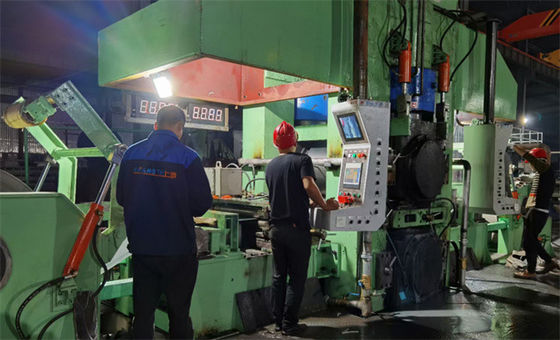

850 4Hi AGC hidráulico alto que invertem o moinho de laminação.
