Máquina de corte de linha longitudinal de bobina de alumínio de alumínio 0,15 -1,5 x 1600

Máquina de corte de linha longitudinal de bobina de alumínio de alumínio 0,15 -1,5 x 1600


A máquina de corte longitudinal de folhas de alumínio de bobina de alumínio é especificamente concebida para os processos de descolagem, corte longitudinal e enrolamento de bobinas de alumínio,especialmente o corte de bobinas de alumínio em estado O (Al2Q3)O material de alumínio é leve, fino e macio, com requisitos muito elevados de precisão de corte e precisão de enrolamento.Reflectindo o nível de precisão do fabrico de equipamentos

Toda a linha de corte inclui uma plataforma de armazenamento, um descolador móvel, um poço de armazenamento frontal, um guia lateral móvel, uma máquina de corte de discos (dobres cortadores disponíveis), uma máquina de enrolar de bordas offline,- Não, não.. 2 armazenamento de loops, pré-separação, estação de tensão (placa + tipo de dois rolos), máquina de cortar traseira, rolo de defletor de medição, dispositivo de separação de prensas, retroiler e carro de descarga.Entre eles, o nível de concepção e configuração estrutural de cada peça deve atingir um nível de alta precisão para atingir os requisitos de corte e enrolamento precisos de alta velocidade

Características do equipamento:

1Esta linha de corte considera plenamente a protecção da superfície da chapa: o bloco em forma de ventoinha do tambor de descolagem adota uma sobreposição dentada,Os rolos de pressão e os rolos de transição são ambos rolos de borracha envoltos, e o retroiler é um enrolamento perfeito.

2A ponte de travessia do circuito de entrada é de tipo de elevação, incluindo um dispositivo de alimentação em forma de arco, e a detecção ultra-sônica permite um armazenamento de material suficiente e flexível.

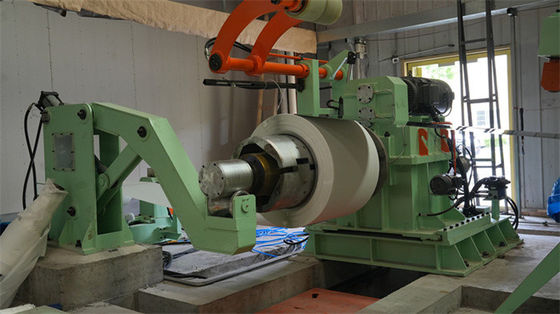

3Expansão e contração hidráulica do mandril do desencolador, centralização automática, travagem pneumática e alimentação ativa no armazenamento do circuito.

4A estação de guia lateral móvel inclui máquinas de recepção de material, de fixação e de corte, que não só podem ligar a cabeça de descolagem para obter a alimentação de material ao cortador de disco,mas também atender a alimentação ativa para o poço de armazenamento.

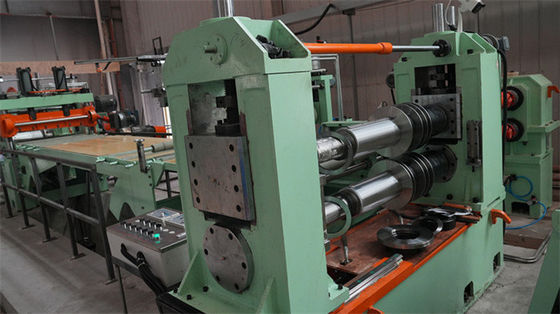

5. Corte longitudinal: lâmina de disco, corte paralelo dos eixos superior e inferior da lâmina, servopressão do eixo superior da lâmina por elevador de parafuso de esferas, régua electrónica que controla a precisão de elevação,Dispositivo anti-movimento axial e de eliminação da distância de elevação que assegure a precisão, com movimento axial do eixo da lâmina dentro de 0,005 mm.

6. Máquina de enrolamento de sucata de borda offline: o sucata de borda cai livremente no poço e é puxado para fora do poço para coletar em rolos.Há uma placa de pressão de feltro na mesa de guia de transição para evitar que a cauda de cair no loop.

7Mecanismo de separação das tiras: organizar a posição das tiras que separam os pedaços do disco de acordo com o tamanho das tiras, e garantir que as tiras são separadas cuidadosamente através de três vezes de separação.

8. Mesa de tensão, para além da tensão da placa, equipada com tensão de rolos duplos, tensão de controlo de servo, tensão estável e ajustável com alta precisão.

9. Rolante de deflexão de medição de velocidade: O diâmetro do rolante é relativamente grande e é submetido a medição de velocidade e a tiras de rotação para se adaptar aos requisitos de ângulo de enrolamento e regulação de velocidade.

10Mecanismo de separação de prensagem: a coluna de guia hidráulica preme directamente para baixo e a pressão uniforme sobe passivamente, garantindo uma separação limpa e fiável das tiras.

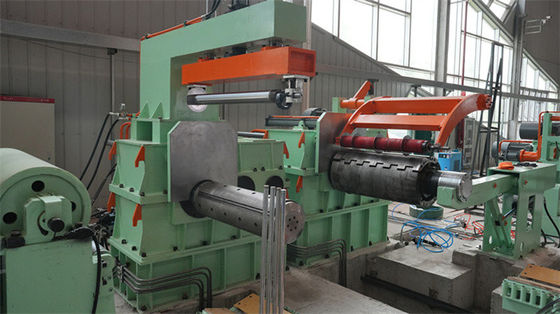

11. Recoiler de mandril sem costura: tambor sem costura de mandíbula dupla, o bloco de expansão interno é uma manga integrada, com boa rigidez e alta precisão; Controle de tensão constante de frequência variável.

Composição e parâmetros:
