Bobina de aço da elevada precisão SS304 que corta a linha máquina 0.3-3 x 1600

Máquina de corte de linha de bobina de aço SS 304 de alta precisão(0,3-3 x 1600)

A linha de corte da bobina de aço inoxidável de alta precisão deve ser muito forte e muito precisa.A resistência da chapa de aço inoxidável é maiorResistência à tração ≤ 550 MPa Resistência à tração ≤ 780 Mpa.

A chapa de aço inoxidável é de alta qualidade, a sua superfície é brilhante e lisa, deve ser bem protegida no processo de corte, todos os rolos de transmissão serão revestidos de borracha PU.

Configuração:

Características

1. Decoiler muito forte e rolos de abertura de bobina de imprensa e placa de escavação de pelagem, para manter a bobina de aço de forma estável no momento da tiração da fita de aço, e enviar a cabeça da fita para o equipamento de alimentação de pinça.

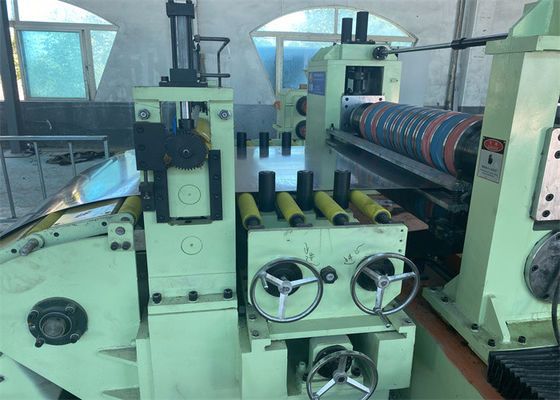

2.Slitter: os suportes, eixos e facas são maiores e mais resistentes do que o slitter normal.

3Todos os rolos de transmissão são revestidos com borracha PU para evitar arranhões na superfície da folha STS.

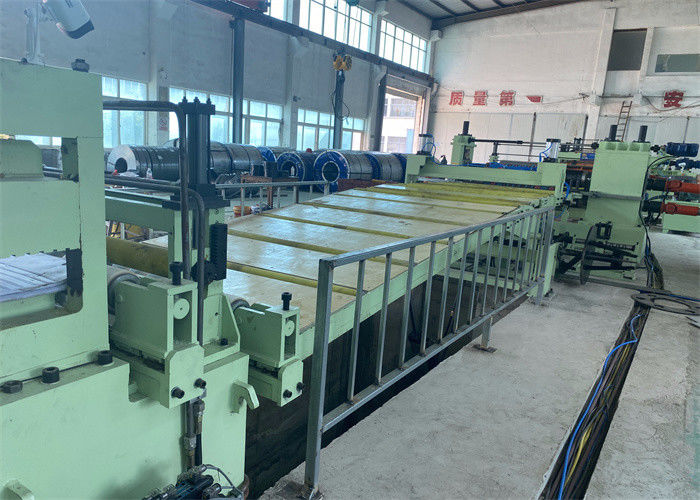

4O circuito do acumulador é mais longo e profundo o suficiente para garantir a acumulação da tira de aço.

5A unidade de tensão tem tanto feltro de rolos como de lã para fornecer tensão estável ajustável para recuo.

6.O recolor tem um separador de braço superior de tipo portal, de cima para baixo, com tiras de separação.

7A velocidade de corte é normalmente limitada a 80 m/min.

8As facas de corte serão de material especial SKD11, H13K, SLD, etc.

9Os sistemas hidráulicos, tais como cilindros hidráulicos, válvulas, devem ser robustos e mais duráveis.

Precisão de corte:

• Tolerância de largura de fenda: ∼0,10 mm; largura de fenda < 300 mm, espessura < 1,2 mm, tolerância de largura de fenda ∼0,05 mm;
• Camber de fenda: ¥0,5 mm/M para faixa de mais de 300 mm, ¥1,0 mm/M para faixa de < 300 mm. As faixas de borda a 100 mm da borda da bobina-mãe não estão na restrição.
• Barras: ¥0,05 mm, ou seja, não mais de 5% de tiras de mais de 1 mm de espessura cortadas a velocidade estável em condições de facas afiadas e de espaços adequados.
• Recoil escalonamento ± 0.5mm (a velocidade estável, mudança de velocidade não tão rápido
• Turriforme de retrocesso: ± 2,0 mm (no diâmetro máximo da bobina)

Processo de layout:

Carrinho de carregamento de bobinas, Descarregador de mandíbula única com rolamento de imprensa, pelador de cabeça de bobina, alimentador de pinça e pre-nivelador de 5 rolos, cisalhamento, loop de poço 1, guia lateral, cortador, enrolador de sucata,Loop de poço 2, Tensificador e pré-separador, rolos de corte e defletor, reculador com separador de braço superior, carro de descarga de bobina, (viradeira)

Parâmetros:
