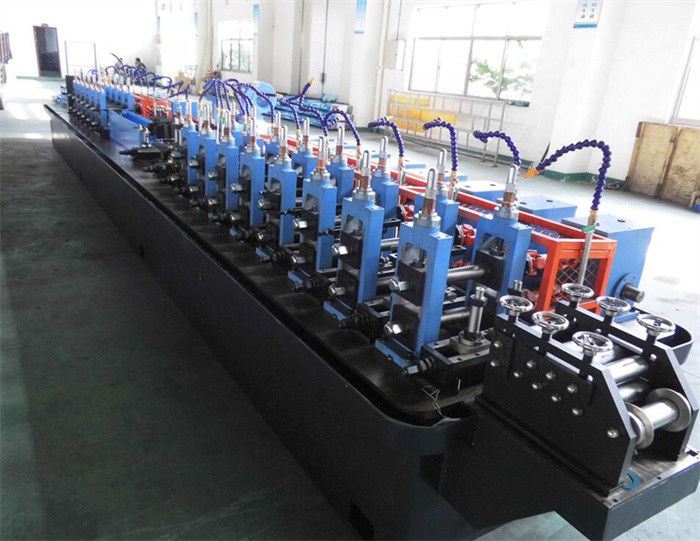

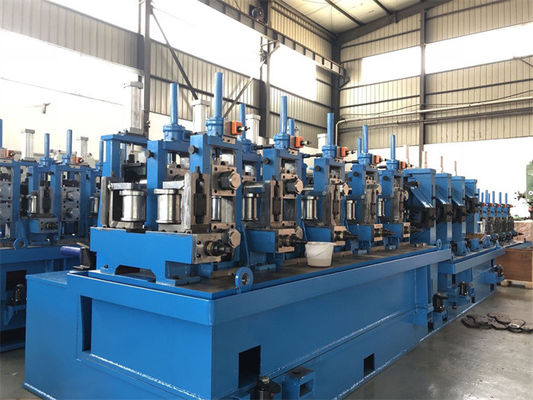

Tubulação de aço de solda de alta frequência de ERW que faz a máquina com emenda reta

Tubulação de aço de ERW que faz a máquina com soldadura de alta frequência da emenda reta

ERW soldou as tubulações pode ser usado em estrutural monta, transmissão líquida, mobília, campos de construção. A formação e o tamanho da tubulação que retificam são a unidade do núcleo de linha do moinho de tubulação, com as emendas de solda de alta frequência da tubulação vazia entre a formação e a execução sob medida.
Nossa linha de produção soldada da tubulação pode correr rapidamente e lisamente até 150m/min para menos 2" as tubulações (de 50mm) que fazem, e sobre 100m/min para as tubulações de 2-4 polegadas (50-100mm).
Entrementes, o diâmetro da tubulação de ERW está indo a enorme, como as tubulações redondas de 500mm (quadrado 400x400), isto exigir a tubulação que forma e o projeto de execução sob medida para salvar os rolos, se não, rolando o custo das ferramentas será muito alto. O mecânicos automáticos ajustam rolos para mudar tamanhos da tubulação são muito importantes, para a maneira manual estão tornando-se demasiado difíceis.

Quando os clientes principalmente ou precisam somente quadrado ou as tubulações soldadas retangulares, nós adotamos “diretamente para esquadrar” a formação da tecnologia, um grupo de rolos de formação combinados podemos fazer todos os tubos quadrados e retangulares, conveniente, eficiente e econômico.
Além das unidades de formação e de execução sob medida, os outros equipamentos na linha de produção da tubulação são uncoiler, tesoura e soldador da extremidade, acumulador, soldador de alta frequência, voo viram, rolam a tabela e o auto empacotador.

O procedimento de fabricação contínuo da tubulação: desenrolando-se, cortando e soldadura comum, acumulando, (a tubulação vazia que forma, guia da emenda, soldadura de indução de alta frequência, aperto da emenda, esmerila para fora a raspagem, o lustro, refrigerar, a cola e a cabeça dos turcos que endireita), corte do voo, para rolar a embalagem da tabela.

Descrição do equipamento crítico na linha do moinho de tubulação de ERW:
1.Uncoiler: expansão manual ou pneumática mandrels dobro de 180 graus para a bobina 2T
Expansão hidráulica mandrels dobro de 180 graus para a bobina 3.5T
Mandrel hidráulico da expansão uma para 4-8T
Oposto dobro hidráulico dos mandrels entre si para 10-30T
laço 2.Accumulator: acumulador da gaiola para a tira de aço de ≤3x150mm
O acumulador espiral horizontal é para todos os casos da acumulação da tira
máquina de formação e de execução sob medida de 3.Pipe:

 serra do corte 4.Fly: em aplicações gerais, a fricção quente que desbasta a serra do voo do estilo é bastante, anos recentes da serra do corte frio está tornando-se cada vez mais popular para as extremidades de tubulação cortadas é lisa sem rebarbas. Ambas as serras de voo são tecnologia madura.
tabela do rolo 5.Discharging e embalagem automática
Os clientes podem escolher: ou cada tubulação corre na tabela e então na queda do rolo na tubulação que recolhe o quadro, ou as tubulações correm e vão à tabela de embalagem onde as tubulações são embaladas automaticamente no pacote do hexágono.

Configuração do sistema elétrico de moinho de tubulação

• 1.Pipe que forma e que faz sob medida pelo motor da C.C. controlado pelo motorista da C.C. de Parker
• 2. o equipamento de solda de alta frequência é feito em Baoding
• 3.Flying viu que o sistema de controlo é Contor
• console do operador 4.One para o uncoiler e o acumulador
