4 duas cabeças altas que invertem a máquina reversível em tandem do moinho de laminação do moinho frio

Máquina reversível em tandem do moinho de laminação de 4 cabeças da elevação dois

• O moinho de laminação reversível tem vantagens de um mais baixo investimento, de um menos espaço, de espessuras variáveis, e de desvantagens de menos espessura que reduz o grau, menos produção da escala, uma mais baixa porcentagem da produtividade, comparada com o moinho de laminação em tandem.

• O moinho de laminação em tandem tem o caráter do rolamento contínuo, uma maneira de desenrolar-se ao bobinamento e trabalhando sem parada, o cliente pode obter a produção grande da escala e uma produtividade mais alta.
• Quando as tiras de aço são por muito tempo e muito, a redução da espessura é 2 a 4 passagens, o moinho frio reversível precisa a tira de aço para lá e para cá para 2 ou 3 vezes, quando o moinho em tandem de 2 cabeças não for capaz mas o moinho frio de 4 cabeças não está tomado usado inteiramente, um moinho de laminação reversível em tandem de duas cabeças é uma solução melhor.
• O investimento é uma cabeça do moinho frio adicional somente, o desempenho será passagens em tandem do rolamento de duas cabeças 3 ou 4, um rolamento reverso, opções flexíveis, uma produção mais alta, menos consumo de potência, menos ocupação da terra.
• O sistema de controlo elétrico é alto - a elevada precisão da tecnologia, inclui não somente o sistema de laminação em tandem tradicional, mas igualmente incorpora a tecnologia de laminação reversa.

• As duas cabeças que invertem a linha do moinho exigem o projeto do mecânico da elevada precisão e a produção, representa o nível de fabricação da precisão de planta fria do moinho.

Configuração

1. O sistema hidráulico do AGC é controlado pelo computador de duas fases. Tem não somente as funções da diferença constante do rolo, força de rolamento constante, pre-controle da espessura/monitoração, mas igualmente tem a tensão AGC.
2. O moinho de rolamento principal e o coiler esquerdo e direito são conduzidos por um conjunto completo de Siemens controlaram eletronicamente o motor de corrente contínua. (estrutura Misturado-montada), fonte de alimentação do SCR
3. O moinho de rolamento tem o sistema da pressão hidráulica, sistema regulamentar de bombeamento hidráulico, sistema lateral do regulamento do impulso, rolo de dobra positivo e negativo do rolo intermediário, sistema de lubrificação do processo e sistema de lubrificação do equipamento
4. Os coilers deixados e direitos adotam a grande tensão cilindro contínuo, controle digital da tensão
5. O alarme do bloqueio e da falha do processo de produção da unidade é controlado pelo controlador programável da lógica (PLC) para realizar a automatização do processo de produção.
6. O moinho de rolamento tem a pressão hidráulica completa. Tem as funções de controle do controle de fluxo completo do curso em segundo, o controle do ajuste do desvio, controle preloading automático, pre-controle AGC da espessura, monitoração AGC da espessura, de AGC da tensão/velocidade AGC, da aceleração e da retardação controle da compensação, para rolar a compensação da excentricidade, e banco de dados de rolamento do processo, exposição de dados e controle de operação, função de seguimento da qualidade de produto, gravação automática de rolamento de alta velocidade dos dados, geração de relatório automática, alarme da falha e gravação. Gravação e outras funções de gestão de processo.
7. Sistema de alarme da detecção, da exposição e da falha de parâmetros de processo e dos parâmetros chaves do equipamento
8. O sistema de refrigeração da emulsão e o sistema da filtragem da precisão são usados para a lubrificação do processo.
9. Os sistemas de proteção da segurança tais como a proteção da sobrecarga, a proteção da ruptura da tira e o estacionamento da emergência são instalados em moinhos de rolamento.
10. Os desenhos em espinha duros da cara do dente alinham (precisão da categoria 5) são usados para coilers esquerdos e direitos e máquinas principais. SKF, FAG, TIMKEN são usados para os rolamentos de eixo de alta velocidade e a fábrica do rolamento de Harbin/Wafangdian/Luoyang é usada para os rolamentos de eixo de baixa velocidade.
11. A unidade adota o controle de computador de duas fases para realizar a produção controle de processos da unidade. A unidade tem o cálculo da programação, a distribuição da passagem, o regulamento e a otimização de parâmetro de rolamento. Parâmetros de processo do tempo real e detecção, exposição e alarme chaves
12. Ajuste rápido da linha de rolamento elevação pela cunha inclinado e pela etapa
13. Mudança do rolo rápido do trabalho para rolar o rolo intermediário (aproximadamente 8 minutos)
14. A unidade adota o velocimeter de laser importado para realizar o segundo controle de fluxo e para melhorar a taxa de produto acabado, ao reter o codificador para medir a velocidade
15. A tensão da unidade é medida diretamente pelo tensiometer importado, pelo controle de circuito fechado e pela indicação digital
16. Os componentes principais do sistema de alta pressão do AGC, do sistema de dobra do rolo e do sistema lateral do rolo para adotar produtos importados; os componentes do sistema hidráulico de baixa pressão para adotar os produtos conhecidos produzidos pela tecnologia importada doméstica.
17. A espessura da unidade é medida pelo calibre de espessura do raio X feito em China, o codificador é P+F de Alemanha, e o interruptor de proximidade é feito pelo DOENTE de Alemanha.
18. O rolo do trabalho é posicionado radialmente pelo apoio lateral do rolo, que aumenta a rigidez e impede a dobra do lado. A linha central é posicionada pela porta do apoio da extremidade e controlada pelo cilindro, que é conveniente para a mudança em linha do rolo da passagem do produto acabado e cumpre as exigências do rolamento de aço inoxidável.
19. lubrificação do Óleo-ar para suportar o rolamento do rolamento de rolo

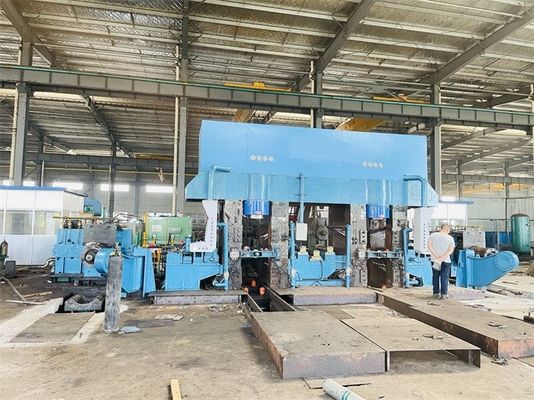

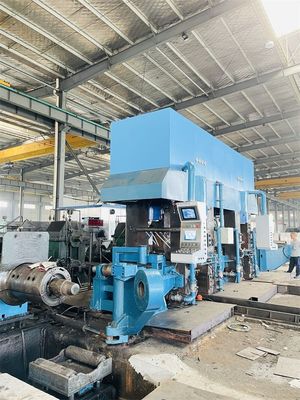

550 duas cabeças AGC que invertem o moinho de laminação.
