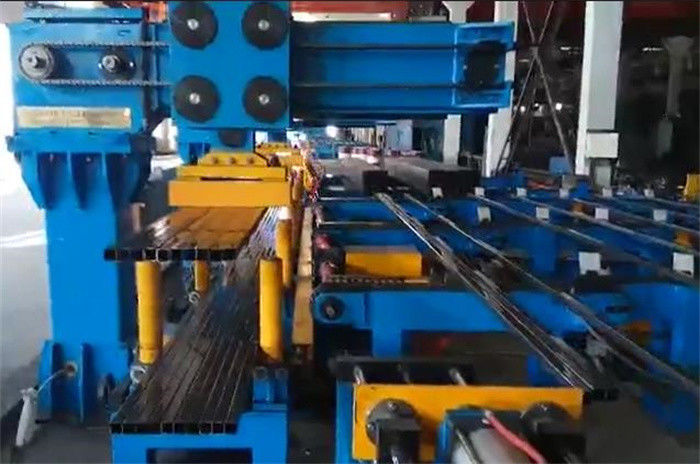

Máquina de embalagem totalmente automático do eletroímã para a fatura da tubulação de aço de ERW
Product Details
Máquina de embalagem de eletromagnéticos totalmente automática
,Máquina de embalagem de tubos de aço ERW
Máquina de embalagem totalmente automático do eletroímã para a fatura da tubulação de aço de ERW
Modelo: máquina de embalagem 219
- ½ redondo da tubulação” a 8" (Ф21.4-219.2mm)
- ½ quadrado do ½” x” das tubulações a 8" x 8"
- Tubulações retangulares ½ 1" x” a 8" x 4"
-- Comprimento de tubulação: 4m to13m
Com o PVC ou a proteção de nylon para evitar a tubulação do risco.
| Sênior. | Tamanhos da tubulação | Velocidade | PCes pela terra arrendada |
| 1 | ½” a 2" | 25m/min | 3pcs pela terra arrendada do ímã |
| 2 | ½ 2” a 4" | 20m/min | 2pcs pela terra arrendada |
| 3 | 5" a 8" | 15m/min | 1pc pela terra arrendada |
Composto do software básico de embalagem em equipamentos da embalagem do computador e do mecânico.
Sistema da embalagem do computador:
1. Para muitos tipos de pacotes de embalagem são exigidos, nós arranjam a exposição da operação para a operação conveniente
para o teste padrão de embalagem, refira ASTM, BS-EN, padrões austríacos
2. Encha dados de cada artigo na tela da operação.
- 1)A primeira página é categorizada conforme imagens empacota tipos, hexágono, quadrado, diamante, etc.
- 2)A segunda página é categorizada conforme diâmetros da tubulação, tamanhos.
- 3)A terceira página é conforme partes da tubulação de cada pacote.
3. Com funções e padrões:
·amável e fácil de operar
·ligue
·Tela táctil de Siemens
·PLC de Siemens
·O armário elétrico, painel de operador, fiação, conexões cumpre com o NEMA 12/IP55
| Sênior. | Unidade | Qty |
| 1 | Tubulação que agarra o dispositivo | 6Sets |
| 2 | Tubulação que conta o dispositivo | 1set |
| 3 | Camada que entrega o dispositivo | 6sets |
| 4 | 主体机架 dos quadros de cano principal | 1set |
| 5 |
Empilhamento do eletroímã e dispositivo movente transversal |
6sets |
| 6 | Extremidades de tubulação que põem o dispositivo | 1set |
| 7 | Recebendo a cesta | 6sets |
| 8 | Carro movente transversal | 1set |

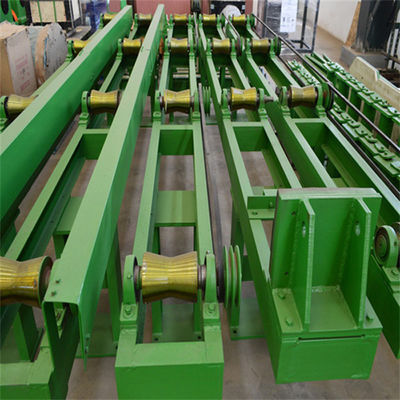

| 9 | Pacote que recebe a tabela de rolo |
Dois grupos |
| 10 | Máquina de colocação de correias pneumática portátil | 1set |
| 11 | Correntes moventes transversais para a armazenagem dos pacotes |
5lines x 2sets |
| 12 | Controle elétrico | 1set |
| 13 |
Acessórios da instalação: parafusos de âncora, exclua almofadas do ferro, encanamentos, fios elétricos e as peças consumíveis. |
1set |
A tubulação de ERW faz à máquina a especificação:
| Modelo | Tamanho da tubulação | Soldador do HF (quilowatt) | Poder do motor (quilowatts) | Velocidade (m/min) |
| Фmm x milímetro | ||||
| HG16 | Ф (7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф (8-32) x (0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф (15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф (20-63) x (0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф (20-76) x (0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф (25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф (32-102) x (1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф (38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф (50-165) x (2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф (76-165) x (2.0-6.0) | 600 | 200x2 | 15-50 |
