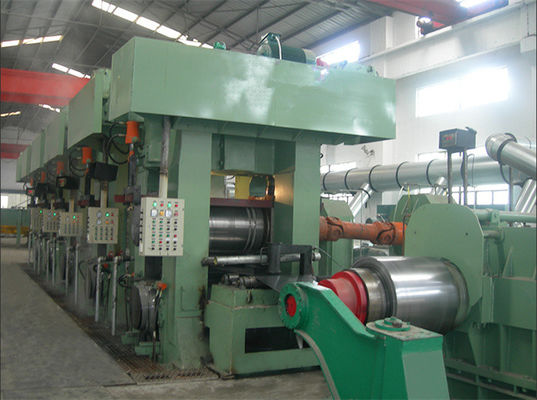

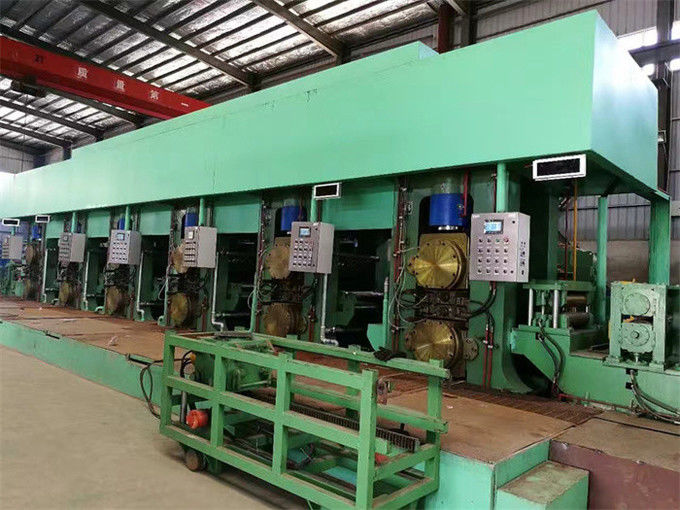

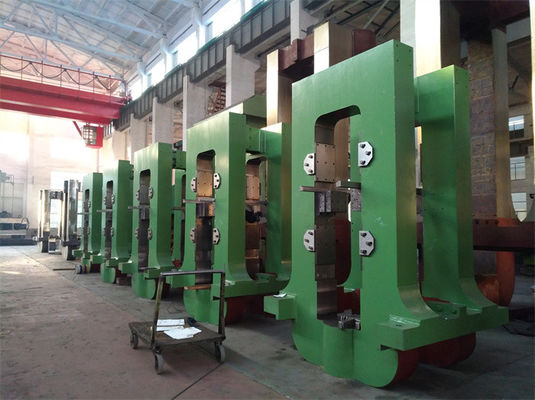

4Hi de alta velocidade 6Hi seis está a linha fria em tandem 750 do moinho

4Hi de alta velocidade 6Hi seis está a linha fria em tandem 750 do moinho

Composição

1. Uncoiler hidráulico da expansão
2. Tesoura hidráulica, tabela de solda
3. Acumulador espiral horizontal
4. entrada que processa a tabela (inclua o rolo de tensão)
5. moinhos de 4hi 6hi, 1#-2#-3#-4#-5#-6#
6. Rolos alternativos hidráulicos que mudam o dispositivo (6sets)
7. dispositivo em mudança do rolo do trabalho (2sets)
8. tabela do processamento de saída (tesoura hidráulica)
9. bobina que descarrega o carro
10. Sistema hidráulico da pressão normal
11. Sistema hidráulico 1Set do AGC
12. sistema de lubrificação 1Set do Óleo-gás
13. óleo fino que lubrifica a estação 1Set
14. Processe a lubrificação da estação (o cliente se prepara)
15. Sistema de controlo elétrico 1Set
16. sistema do calibre de espessura, 2sets

Fluxo:

Uncoiler→Shear, saída de processamento accumulator→entry de solda do → do moinho da tabela da espiral table→Horizontal (inclua o rolo de tensão) →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6# que processa o →recoiler→Coil da tabela (inclua a tesoura) que descarrega o carro

Parâmetros:

Sistema hidráulico do AGC:

• válvula servo Eletro-hidráulica: a instituição 609, tanque de óleo de aço inoxidável e tubulações.
• Inclua a bomba, o tanque, o refrigerador, o filtro, o acumulador da energia, o calefator, os grupos da válvula, o sensor do deslocamento, o sensor da pressão, o software do AGC e o armário do computador, etc.
• Pressão de sistema: 31.5MPa
• Ajustável stepless do trabalho pressure≤18-21MPa
• Velocidade de compressão máxima
• anti óleo 46# hidráulico vestindo
• Limpeza do óleo no sistema: NAS7
• Temperatura do oi: 45±10℃
• Limpeza de filtração do óleo nos encanamentos: 10um
• Limpeza de filtração do óleo antes da válvula servo: 3um
• Limpeza de filtração do óleo do retorno: 10μm
• Consumo de água refrigerando: 11m3/h
• Pressão da água refrigerando na circulação: 0.4Mpa
• Calefator elétrico: 3×2kW

Sistema de controlo elétrico:

• Ponte de Siemens 6RA80 2 velocidade fraca do ímã de 4 quadrantes que ajusta o sistema, controle de programação da resposta do PLC de Siemens.
• O cabo ótico ou o cabo do profibus conectam os módulos para realizar uma comunicação, com a tensão que junta-se dentro.
• Tensão de bobinamento constante com o diâmetro de bobinamento que aumenta e para seguir a tensão.
• Uma placa principal, dois painéis de operador, painel do modilhão no moinho 1#, com atual, velocidade, exposição da tensão.
• O sistema de controlo inclui o controlador programável, o tela táctil, a bomba, o atuador, a inspeção do sinal, etc., para mostrar parâmetros da máquina, estado de corrida e análise de falhas, com pressão, os sensores de posição que juntam-se no laço de controle.
• A falha sai, iluminação do alarme e soando lembrar e mais tarde o sinal 5mins anormal aparece
