Linha de Corte Longitudinal Automática de Chapa Metálica em Bobina de 150 mpm

Linha de Corte Longitudinal Automática de Chapa Metálica em Bobina de 150 mpm
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
150 mpm (0,3-3) x 1600
Trading Properties
MOQ
1 conjunto
Packing
4 x 40HC
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
10Sets pelo ano

Product Details

Destacar:

Linha automática de corte de metal de bobina

,

Linha de corte de metal de 150 mpm

Prodcut Name: Linha automática de corte de folhas de metal de bobina
Sheet Coil Material: HRC, CRC, IG, Q235
Sheet Coil Width: 500-1600mm
Sheet Coil Thickness: 0,3-3mm
Slitting Speed: 150 milímetros
Coil I.D: 508mm, 610mm
Coil O.D: 1800mm
Coil Weight: 20t
Number Of Slitting: 3mm 12 fendas
Slitting Precision: +-0,10mm
Applicable Industries: Energia e mineração, uso doméstico, hotéis, retalho, agricultura, obras de construção, lojas de vest
Key Selling Points: Alta precisão, alta produtividade, baixo custo e alta velocidade
After Sales Service: Apoio em linha, a instalação do campo
After Warranty Service: Suporte laboral video, apoio em linha, manutenção de campo
Line Dimensions: comprimento 28 m largura 8 m
Total Power: 370kW
Product Brief
150mpm Máquina de corte longitudinal automática de folha de metal de bobina 0,3-3 X 1600 A máquina de corte de chapas de aço inoxidável de alta precisão tem uma estrutura forte e uma fabricação muito precisa, a linha de corte funciona muito bem. Acero de carbono adequado resistência à tração ≤ ...
Product Description

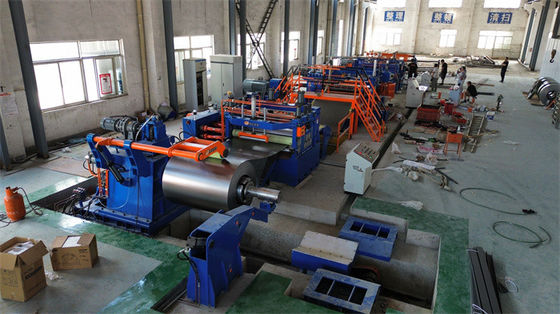

150mpm Máquina de corte longitudinal automática de folha de metal de bobina 0,3-3 X 1600



A máquina de corte de chapas de aço inoxidável de alta precisão tem uma estrutura forte e uma fabricação muito precisa, a linha de corte funciona muito bem.



Acero de carbono adequado resistência à tração ≤ 270Mpa resistência à tração ≤ 465Mpa até à boa resistência ao aço estrutural até 350Mpa, resistência à tração 600Mpa.

.

A linha pode cortar diferentes estados de bobinas de aço: laminadas a quente, laminadas a frio, galvanizadas, pré-pintadas em diferentes tipos de aço.



Composição e características

1. Decoiler muito forte e rolos de abertura de bobina de imprensa e placa de escavação de pelagem, para manter a bobina de aço de forma estável no momento da tiração da tira de aço, e enviar a cabeça da tira para o equipamento de alimentação de pinça.

2.Slitter: suportes, eixos, facas são grandes e fortes.

3Todos os rolos da transmissão são revestidos com borracha PU.

4O circuito do acumulador é mais longo e profundo o suficiente para garantir a acumulação da tira de aço.

5.Unidade de fixação de tensão própria de lã de tipo chapa para fornecer tensão estável ajustável para recuo.

6.O recolor tem um separador de braço superior de tipo portal, de cima para baixo, com tiras de separação.

7.Velocidade de corte até 150m/min.

8As facas de corte serão do material SKD11, H13K, etc.

9Sistema hidráulico, como cilindros hidráulicos, válvulas, robusto e durável.



Precisão de corte:

  • Tolerância de largura de fenda: ¥0,10 mm; largura de fenda < 300 mm, espessura < 1,2 mm, tolerância de largura de fenda ¥0,05 mm;
  • Camber de fenda: ¥0,5 mm/M para faixa de mais de 300 mm de largura, ¥1,0 mm/M para faixa de < 300 mm. As faixas de borda dentro de 100 mm da borda da bobina-mãe não estão na restrição.
  • Barras: ¥0,05 mm, ou seja, não mais de 5% de tiras com mais de 1 mm de espessura cortadas a velocidade estável em condições de facas afiadas e de espaços adequados.
  • Recoil escalonamento ± 0.5mm (a velocidade estável, mudança de velocidade não tão rápido
  • Turriforme de retrocesso: ± 2,0 mm (no diâmetro máximo da bobina)

Processo de layout:

Carrinho de carregamento de bobinas, Descarregador de mandíbula única com rolamento de imprensa, pelador de cabeça de bobina, alimentador de pinça e pre-nivelador de 5 rolos, cisalhamento, loop de poço 1, guia lateral, cortador, enrolador de sucata,Loop de poço 2, Tensificador e pré-separador, rolos de corte e defletor, reculador com separador de braço superior, carro de descarga de bobina, (viradeira)



Parâmetros:

Linha de corte 0,3 -3 X 1600 150 mpm Parâmetros
Empilhadeiras de aço ID508mm, 610mm, OD1800mm, peso da bobina 20T
De peso superior a 200 g/m2 ID508mm, OD1800mm, peso da bobina 20T máximo
Largura da bobina-mãe 500-1600 mm
Largura da bobina de bebê 30 mm -600 mm
Número de cortes 1 mm x 30 fendas; 3 mm x 15 fendas
Motores principais Slitter 132KW + Recoiler 160KW
Canelas de corte ID220 x OD340 x 20 mm SKD11 HRC58-61
Mandril do recoiler Máquinas de secar
Opcional Máquinas de corte rápido, de descarga de torniquetes
Velocidade de corte 0-120-150 mpm ajustável
Configuração Siemens PLC, Parker Drive, válvulas Vitory
Precisão de corte Largura da fenda ± 0,1 mm; Camber ± 0,1 mm/m; bur 5% da espessura; junta de recuo < 0,5 mm
