A máquina do moinho de tubulação de aço do retângulo do quadrado por turcos dirige do círculo para esquadrar

Estou Chat Online Agora

A máquina do moinho de tubulação de aço do retângulo do quadrado por turcos dirige do círculo para esquadrar

Imagem Grande : A máquina do moinho de tubulação de aço do retângulo do quadrado por turcos dirige do círculo para esquadrar

Detalhes do produto:

Lugar de origem:	Wuxi, China
Marca:	Jinye
Número do modelo:	Quadrado 100 x 100

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1SET
Detalhes da embalagem:	3 x 40HC
Tempo de entrega:	100-150 dias
Termos de pagamento:	T/T

Contato

A máquina do moinho de tubulação de aço do retângulo do quadrado por turcos dirige do círculo para esquadrar

descrição

Nome:	Máquina quadrada do moinho de tubulação de aço do retângulo	Entrada:	baixo carbono, tiras do aço de baixa liga
Saída:	tubulações quadradas de 30 x de 30 - de 200x200mm	Produzindo a velocidade:	30-80m/min
Área de pouso:	65m x 7m	Soldador do HF:	300KW de circuito integrado
Corte:	Serra quente ou fria	Trabalho feito com ferramentas:	Rolos Cr12
Formando a tecnologia:	Cabeças dos turcos do círculo a esquadrar	Eixo do Rolo:	80mm horizontais
Destacar:	Máquina de moagem de tubos quadrados retangulares

Máquina quadrada do moinho de tubulação de aço do retângulo pelas cabeças dos turcos do círculo ao quadrado

O retângulo que quadrado as tubulações de aço são as tubulações de aço estruturais amplamente utilizadas, a tecnologia das tubulações retangulares quadradas pode ser:

do círculo a esquadrar ou retangular por rolos de formação horizontais
do círculo a esquadrar ou retangular pelas cabeças dos turcos
diretamente tubulações retangulares quadradas do formulário.

“Diretamente para esquadrar” a formação da tecnologia

Role diretamente a tira de aço e o formulário no retângulo de Square&, na solda e em turcos de então dirige para obter as tubulações terminadas. Um conjunto completo de rolos combinados pode fazer todo o quadrado e as tubulações retangulares, são econômicas e práticas. O rolo que forma o processo toma as tubulações quadradas ou retangulares como um pacote dos perfis entre se ajustado automaticamente por um grupo de rolos combinados.

Do círculo para esquadrar as tubulações pelas cabeças dos turcos

Da tira de aço pelo rolo que forma para fazer as tubulações redondas e a soldadura de alta frequência, fazendo sob medida então as tubulações redondas, quando a tarefa do círculo em mudança ao quadrado pelas cabeças dos turcos.

A vantagem dos turcos dirige é um grupo de rolos pode ser ajustada para serir todos os tamanhos do quadrado, tubulações retangulares, salvar o custo dos rolos.

A estrutura da cabeça dos turcos não é formação assim forçada, seu círculo para esquadrar a formação é mais macio e assim a forma da tubulação é mais bonita.

Linha de produção da tubulação do quadrado 100 x 100:

Composição	Configuração	Parâmetros
Uncoiler	Uma expansão hidráulica principal	1.0- 3,0 x 100-400mm ID508, OD1800mm, 6T
tesoura e soldador	Tesoura hidráulica automática, soldadura de arco de argônio	H13 lâminas, 3,0 x 400mm, 16~250A

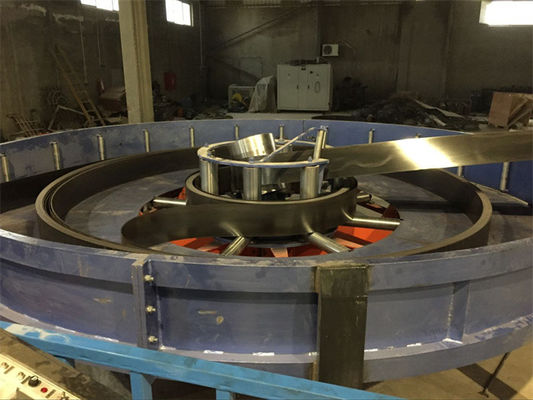

Acumulador espiral horizontal	A pitada que alimenta no menino espiral, acumula a tira de aço no corpo e em sair passivo	diâmetro de 5m, 50KW, 200m/min que alimenta,

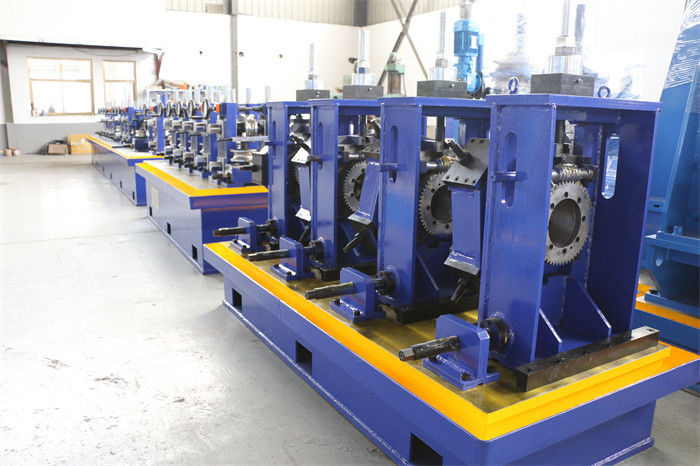

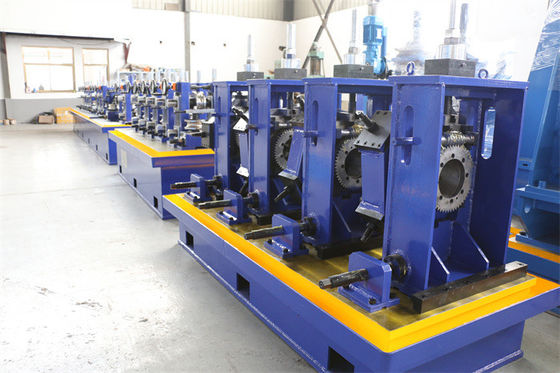

Formando a máquina	divisão que forma e formação da aleta-passagem	7sets rolos horizontais, 8vertical rolos 132KW
Solda e refrigerar	guia da emenda, espremedura de solda do HF, deburring, (pulverizador do zinco na emenda de solda), refrigerando	o guia das emendas dos turcos, 300KW soldador de circuito integrado, 3rolls que espreme, 2pcs esmerila a raspagem, tanque refrigerando de 4m
Máquina de execução sob medida	rolos horizontais, verticais e ajuste linear	4 rolos verticais, 4 rolos horizontais e cabeças dos turcos 4sets
O corte da mosca considerou	Corte frio, fricção quente opcional	Φ38~Φ127mm x 10m, OD700mm×ID90mm× 4.0mm viu a lâmina, 60KW
Tabela do rolo da saída	o único lado corre para fora	12m
Poder total		650KW

A tubulação de ERW faz à máquina a especificação:

Modelo	Tamanho da tubulação	Soldador do HF (quilowatt)	Poder do motor (quilowatts)	Velocidade (m/min)
Modelo	Фmm x milímetro	Soldador do HF (quilowatt)	Poder do motor (quilowatts)	Velocidade (m/min)
HG16	Ф (7-20) x (0.2-0.5)	60	22	80-140
HG25	Ф (8-32) x (0.35-1.3)	100	45	70-130
HG32	Ф (15-50) x (0.6-2.0)	150	110	60-120
HG50	Ф (20-63) x (0.8-2.5)	200	160	50-100
HG63	Ф (20-76) x (0.8-3.0)	250	200	30-90
HG76	Ф (25-80) x (1.2-4.0)	300	110x2	30-80
HG89	Ф (32-102) x (1.5-4.5)	300	132 x 2	30-80
HG114	Ф (38-127) x (1.5-4.5)	300	160 x 2	30-70
HG125	Ф (50-165) x (2.0-5.0)	400	185x2	20-60
HG165	Ф (76-165) x (2.0-6.0)	600	200x2	15-50

Configuração do sistema elétrico de moinho de tubulação

1.Pipe que forma e que faz sob medida pelo motor da C.C. controlado pelo motorista da C.C. de Parker
2. o equipamento de solda de alta frequência é feito em Baoding
3.Flying viu que o sistema de controlo é Contor
console do operador 4.One para o uncoiler e o acumulador

A máquina do moinho de tubulação de aço do retângulo do quadrado por turcos dirige do círculo para esquadrar 0

A máquina do moinho de tubulação de aço do retângulo do quadrado por turcos dirige do círculo para esquadrar 1
