Corte de aço preto da hora da bobina de aço pesada do calibre à linha máquina do comprimento (5-20 x 2200)
Corte resistente da necessidade de aço de aço pesada do preto da hora da bobina do calibre à linha do comprimento:
1. Aço preto quente: Q235, Q345, Q355, st37 -52, força de rendimento ≤350Mpa da força da chapa de aço strength≤550Mpa elástico
2. Especificação pesada da placa do calibre: espessura de 5-20mm, largura de 1000-2200mm, comprimento de corte 2 -12m
3. Duas vezes nivelando: pre nivelando os rolos 2 do diâmetro de 250mm sobre 3 rolos e nivelando a máquina 4 sobre 5 rolos 4high.
4. Bobina Uncoiler: as cabeças dobro, duas bases viajam conforme a largura da folha da bobina.
5. Abridor principal da bobina: quadro portal para instalar o rolo da tração da cabeça da bobina, cabeça da bobina que endireita o rolo e que trabalha com pá a placa, com bom ajuste.
6. Empilhamento terminado da placa: placa da alimentação da pitada em empilhar a cremalheira, placas de empurrão para empurrar ordenadamente a placa.
Composição e parâmetros:
| Não. |
Composição |
Parâmetro/configuração |
| 1 |
Sela da bobina |
40T |
| 2 |
Uncoiler dobro do mandrel |
Φ500-800 milímetro, carga 40T |
| 3 |
Alimentador da pitada e Leveler de cinco rolos |
Φ250 milímetro, 200KW |
| 4 |
tabela do rolo |
2300mm x 4000mm |
| 5 |
Guia lateral |
1000-2200mm hidráulico |
| 6 |
leveler de 11 rolos |
4Hi, 200KW, Φ210 milímetro |
| 7 |
Codificador giratório |
Representante, Omron |
| 8 |
Tesoura hidráulica |
Resistente, 45KW |
| 9 |
Tabela do rolo |
4000mm |
| 10 |
Empilhando a cremalheira e os empurradores |
comprimento de 12m |
| 11 |
Sistema hidráulico |
Válvulas de Vitory, bomba de Yuken |
| 12 |
Eletricamente sistema de controlo |
Movimentação da C.C. de Parker, PLC de Siemens e HMI |
Caráteres:
1.Uncoiler/Decoiler
o corte pesado à linha do comprimento segura bobinas de aço pesadas do calibre pesado. o uncoiler tem mandrels dobro e bases deslizantes fortes.
Cada mandrel tem três etapas, a abertura e um fechamento de dois mandrels pelos cilindros hidráulicos.
Mecanismo traseiro da tensão instalado sobre a base do uncoiler, para assegurar a estabilidade desenrolando-se.

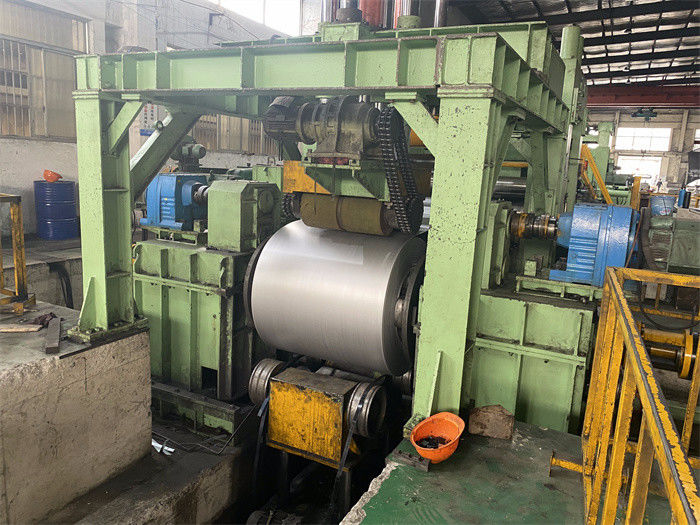

2. abridor principal da bobina portal do quadro
O quadro portal é muito forte, com o rolo da imprensa do retentor, endireitando o rolo sobre o quadro.
a imprensa de rolo hidráulica do retentor sobre a bobina de aço, e seu ângulo de compressão são ajustáveis
Endireitar o rolo pode deslizar para a frente para trás para seguir a cabeça da tira e para endireitá-la.
Trabalhando com pá a placa instalada no preleveler apoie a bobina que o quando principal endireitar a cabeça da bobina da imprensa do rolo.
3. primeiro pre leveler 2+5
o rolo é enorme e o esforço interno forte, reliefing da bobina de aço, superfície do rolo é endurecido e croma revestido
Ao relevo o esforço de dobra desenrolando-se ao estado relaxado.

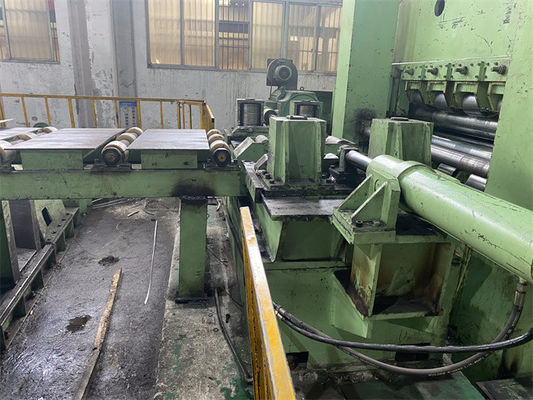

4. Leveler resistente
o número de leveler resistente será 13pcs, 11pcs ou 9pcs, diâmetro dos rolos será 180mm -230mm -300mm,
A diferença e o ângulo de rolos superiores e de uns mais baixos rolos podem ser ajustados.
Nenhuma parada que nivela, leveler que trabalha continuamente sem pressionar a placa de aço quando o corte synchro, este for bom para proteger a superfície da placa de aço sem deixar a marca do rolo
Quando a tesoura é parada que corta, o leveler está embreado e parado sob a medição do codificador.
5. tesoura hidráulica
Tesoura da trilha: Corte de alta frequência Synchro e quadro forte, estação hidráulica forte para cortar, servo motor grande para o corredor de seguimento synchro da placa de aço.
A tesoura de balanço hidráulica é parada que corta sob a medição do codificador.
6. empilhador automático
O portal da bomba que empilha, recebe cada folha no braço do rolo, abre os dois braços para liberar para baixo a queda da folha na tabela de levantamento.
A tabela do rolo entrega as folhas empilhadas externas para embalar.
7. O controlo automático, o processo inteiro está sob o controle do PLC no auto modo.
