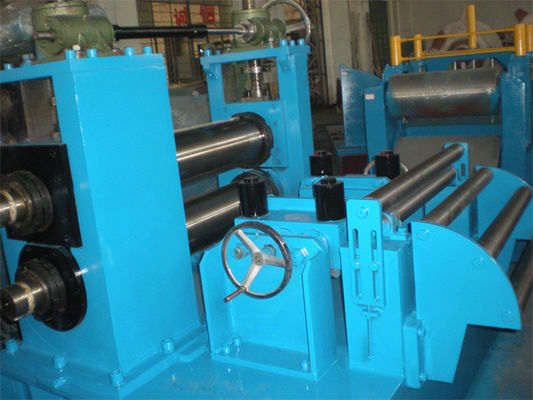

Metal da elevada precisão que corta a linha folha de cobre de bronze Mini Slitting Machine 0.08-0.5 X.400

Máquina de corte de folha de cobre de latão de alta precisão

Máquina de corte de folhas de cobre 0,08-0,5 x 400 mm

Cobre (bronze, latão) e liga de cobre As tiras são amplamente utilizadas nas indústrias de eletrônica, automóveis, eletricidade, eletrodomésticos, etc. para fazer peças como elementos elétricos, suportador de luz,tampa da bateria, botões, vedações, etc.

Processo de configuração:

Carregamento por bobina→Descolagem por mandril único →Prensagem e pavimentação por fim de bobina→Alimentação por pinça de rolos duplos,Corte final → acumulador de buracos1 → guia lateral → corte de disco→reboque de sucata→acumulador de buracos2→preseparador, Tensor, Shear, Deflector roller→Separador de braço superior,Recoiling→Descarga de bobinas → Controle hidráulico → Controle elétrico

Próximo material:

• Cobre (C110/C120/C122/C144),
• Brasão amarelo ((C260/C268/C272),
• Lâmina vermelha (C230/C220/C210)
• Bronce (C510/C511/C519/C521/C524)
• Espessura da tira: 0,04 mm a 0,5 mm;
• Largura da faixa: 100×400 mm
• Diâmetro interno das bobinas: Φ508 mm.
• Diâmetro exterior das bobinas: Φ1000 mm
• Peso máximo da bobina: 1500 kg.

Produto acabado:

• Largura das faixas de fenda: 6 mm - 100 mm
• Borras de tiras de fenda: ≤ 0,03 mm
• Tolerância de largura das faixas de fenda: largura ≤ 100 mm, tolerância ≤ ± 0,03 mm; largura > 100 mm, ≤ ± 0,05 mm
• Câmbio de faixas de fenda:1.5 mm/m

Composição e parâmetros:

Carrinho de carregamento de bobinas
Uncoiler ((508 mm x 500 mm, 7,5 kW)
Loop de poço1 incluindo sensor fotoelétrico

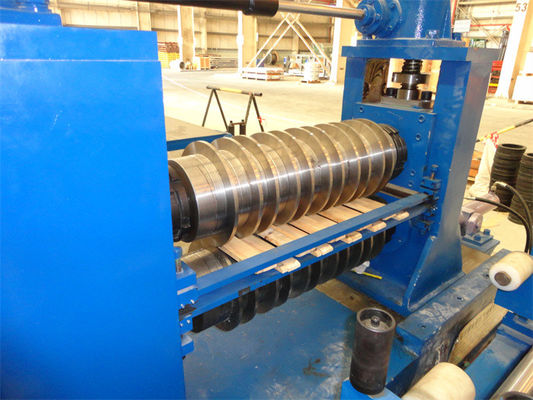

Guia de entrada, Slitter, enrolador de sucata de borda (7,5 kW)
Loop de poço2
tensor
Recoiler (11KW, 200 mm, 300 mm)
Carros de descarga de bobinas
Sistema de controlo elétrico
Sistema hidráulico (5,5 kW)
Sistema pneumático

Configuração:
