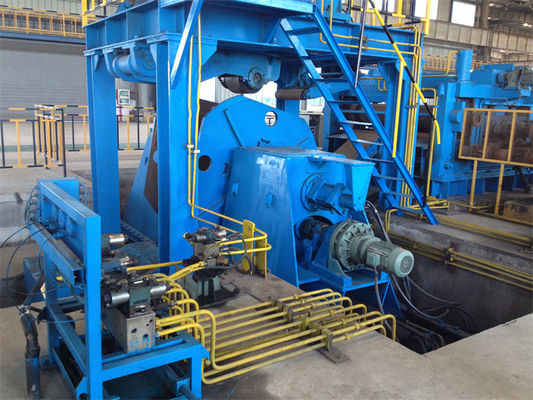

Calibre pesado que corta a linha máquina de corte 3-12 x 2000 da bobina da chapa de aço da máquina

Calibre pesado que corta a linha máquina de corte 3-12 x 2000 da bobina da chapa de aço da máquina
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
(3-12) X 2000
Trading Properties
MOQ
1SET
Packing
7 x 40HC
period for dispatch
180 -210days
payment method
L/C, T/T
Supply Capacity
5sets pelo ano

Product Details

Destacar:

Calibre pesado que corta a linha máquina

,

Cortando a linha máquina 12 x 2000

,

Máquina de corte 3mm da bobina da chapa de aço

Heavy Gauge: 3 -12mm
Coil Width: 800-2000mm
Coil Weight: 30T, 32T, 35T
Number Of Slitting: 12mm x 4Cuts
Slitting Speed: 0-50m/min ajustável
Land Area: 45m x 10m
Total Power: 550KW
Recoil Mandrel: diâmetro de 760mm
Tension Type: 5 rolos
Uncoiler: Cabeças dobro
Product Brief
Folha de aço da bobina do calibre pesado que corta linhas Para cortar a placa grossa da bobina no sentido longitudinal, como o aço suave de 8mm, de 10mm, de 12mm, de 14mm, ou o calibre pesado de alta elasticidade que corta, como 4mm, 5mm, 6mm, 7mm, 8mm, etc…, a máquina tem que carregar a carga ...
Product Description

Folha de aço da bobina do calibre pesado que corta linhas



Para cortar a placa grossa da bobina no sentido longitudinal, como o aço suave de 8mm, de 10mm, de 12mm, de 14mm, ou o calibre pesado de alta elasticidade que corta, como 4mm, 5mm, 6mm, 7mm, 8mm, etc…, a máquina tem que carregar a carga pesada e a estrutura da máquina deve ser estrutura forte robusta!

Nós fornecemos a máquina de corte grossa de alta elasticidade da placa ao modelo da Índia 6x2000, 8 x 2000 dobros dirigimos o corte da linha a Argélia e a Rússia, talhadeira de 12x1250mm ao mercado interno em Sichuan.



Características:

  1. Uncoiler dobro do cone do defletor grande: as placas de aço grossas da bobina são frequentemente pesadas com diâmetro exterior grande, o máximo do peso da bobina pode ser 30-40T e o diâmetro exterior é até por volta de 2200 milímetro. Os diâmetros internos da bobina não são tão regulares, olhando uma forma oval, os mandrels do cone do oposto dois podem facilmente apoiar a bobina para dentro.
  2. Pre leveler forte antes de cortar: A placa grossa era fere-se acima para transformar-se bobinas na linha do rolamento, o raio de bobinamento das tiras é leveler forte, forte pode aplainar o raio de curvatura da bobina para tornar-se lisa, apronta-se mais tarde cortando.
  3. Tensor de cinco rolos: A tensão de cinco rolos é 3 estrutura de mais de 2 rolos, mantendo proximamente as tiras de aço sob a tensão estável dar um coice
  4. Tiras que separam o quadro da imprensa sobre o recoiler: Para assegurar dar um coice contínuo, cada tira deve ser realizada em ordem e firmemente uma camada sobre a camada inferior, suporte de separação hidráulico do quadro da imprensa solidamente na fundação, pressionando separando o eixo em dar um coice tiras por dois cilindros hidráulicos.
  5. Talhadeira e recoiler: A estrutura é a mesma que normal, muito mais forte, e algumas peças adote o material especial. Cortando e dar um coice o trabalho na sincronização pelo controle do PLC.
  6. Motorizado ajustando o guia lateral: para a folha do calibre de espessura, o ajuste do guia lateral é motorizado pressionando o botão no painel.
  7. Duas dobadouras da sucata em cada lado: conduzido independentemente por um motor grande da frequência da C.A., com deslocamento de enrolamento da sucata.
  8. Controle elétrico: O armário do CCD é atrás da máquina de corte no lado da movimentação, os painéis de operador sentam-se na frente da máquina, que tem telas tácteis e PLC de Siemens.

 Composição e parâmetros:



Não. Composição Parâmetro
1 Carro de bobina de alimentação 35T
2 Uncoiler dobro do mandrel Φ500-800 milímetro, carga 35T
3 Alimentador da pitada e Leveler de cinco rolos Φ210 milímetro, 90KW
4 Tesoura hidráulica 12 x 2000
5 Tabela do rolo da transmissão comprimento de 4000mm
6 guia lateral e rolo de Pres 500-2000mm largos
7 máquina de corte Φ320mm, 300KW
8 a dobadoura da sucata da borda e as caudas das tiras pressionam 11KW x 2
9 Acumulador do poço comprimento de 6000mm
10 Pre-separador, tensor, rolo de equilíbrio Duas vezes separando, 3 sobre uma tensão de 2 rolos
11 ReCoiler (com separação de discos, de empurrador) Φ320mm, 350KW, 35T
12 Bobinas que descarregam o trole 35T
13 Sistema hidráulico Válvulas de Rexroth, bomba de Yuken
14 Eletricamente sistema de controlo Movimentação da C.C. de Parker, PLC de Siemens e tela táctil



Disposição:

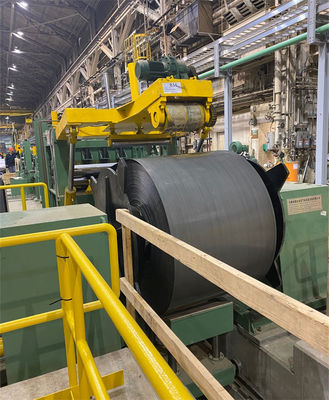

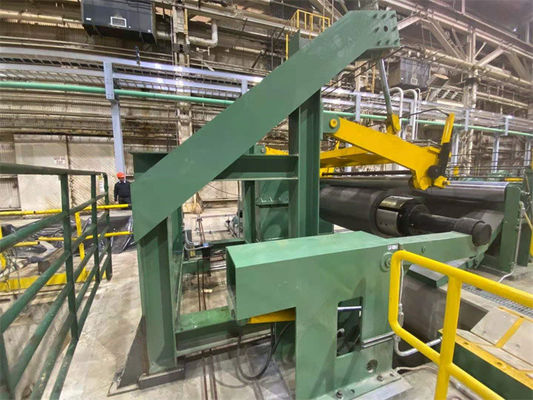

Calibre pesado que corta a linha máquina de corte 3-12 x 2000 da bobina da chapa de aço da máquina

Calibre pesado que corta a linha máquina de corte 3-12 x 2000 da bobina da chapa de aço da máquinaCalibre pesado que corta a linha máquina de corte 3-12 x 2000 da bobina da chapa de aço da máquina
