Linhas de corte de aço máquina da precisão de alta velocidade de corte fina da folha do calibre
Product Details
linhas de corte de aço da precisão de 300mm
,linhas de corte de aço de alta velocidade de 1250mm
,Máquina de corte fina da folha do calibre
Linhas de corte de aço da precisão de alta velocidade para a folha fina do calibre
A máquina de corte fina da folha precisa 120m/min de corte de alta velocidade, 150m/min, 200m/min, assim sobre meias horas pode cortar uma bobina, positiva
o mecanismo eficaz é arranjado para encurtar o tempo ocioso da máquina, a época de carga, rosqueando e descarregar pode ser terminado dentro de 10minutes, cada 8 horas pode cortar 10coils (10coils x 15T = 150T).
Caráteres:
- Bobina que armazena a sela: a bobina posta pronta na sela, carro de bobina (trole) pode vir sob a bobina e levantá-la acima, que reduz o tempo de funcionamento do guindaste aéreo e evita a bobina de aço que está sendo danificada se o guindaste pôs diretamente a bobina sobre o carro de bobina.
- Carro de carregamento da bobina: um ou outro tipo tipo do carro do assoalho ou do poço de bobina, assegura-se de que a carga eficiente da bobina em desenrole o mandrel.

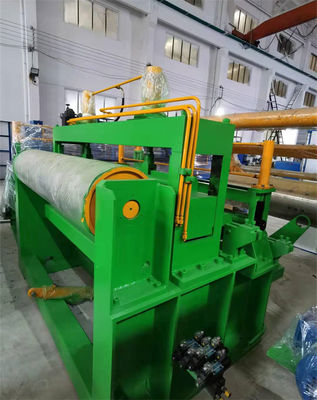

- único uncoiler do mandrel: o mandrel hidráulico da expansão apropriado para 508mm, e pode instalar segmentos adicionais ou a luva de borracha a umas bobinas mais grandes da identificação do uncoiler. A carga no mandrel varia com as bobinas diferentes do metal das dimensões.
- braço principal da imprensa da tração da bobina, descascador que trabalha com pá a placa: coopere um com o otro para abrir o coill para dirigir e enviar no alimentador da pitada.
- Alimentador da pitada e equipamento preleveling: no rosqueamento envie a cabeça da bobina para a frente à talhadeira, no modo automático, síncrono com a talhadeira que envia continuamente a tira no laço do acumulador.

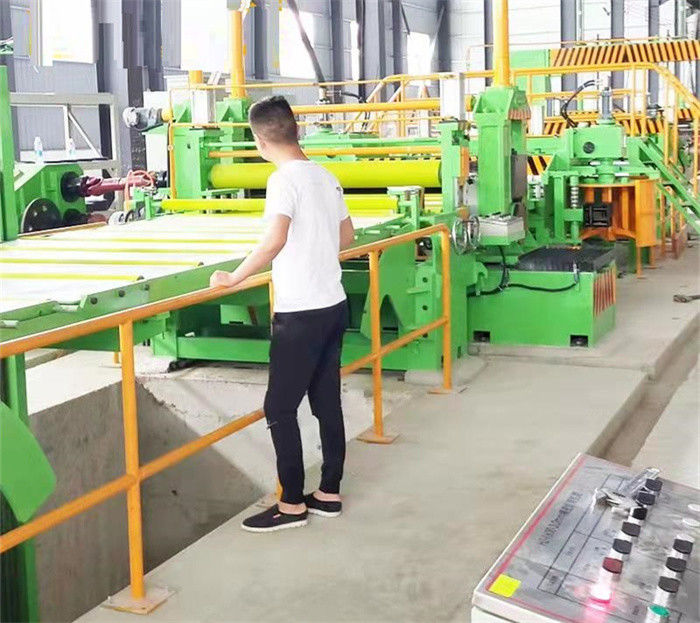

- laço do acumulador 1# primeiro na terra: placa batendo hidráulica como a ponte para deixar sobre a passagem fina da folha durante o rosqueamento da fase, no modo automático, para acumular a viagem de aço no poço do laço para sincronizar a velocidade de alimentação e de corte da pitada, com os olhos elétricos em paredes do poço ao feedback.
- Rolos da imprensa e guia lateral: guie a horizontalmente e verticalmente a tira de aço no centro da máquina de corte. Ajuste manualmente o guia lateral à largura de aço da tira.

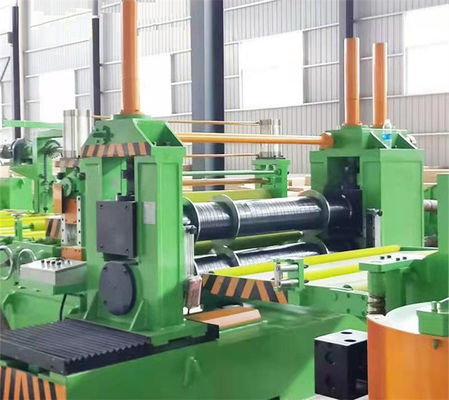

- Máquina principal, máquina de corte: inclua um par de eixos paralelos da faca, de um suporte móvel da talhadeira, de um suporte fixo da talhadeira, de parafuso abaixo do mecanismo, de movimentação e de transmissão controladas pelo motorista da C.C./C.A.
- Coiler da sucata da borda: enrole acima a sucata da borda, enrolando a tensão é fornecido pelo motor cycloid através da roda de fricção.
- poço do laço do acumulador 2#: a mesma estrutura com o poço do acumulador 1#, para garantir a velocidade síncrono do corte e de dar um coice, as tiras cortadas complica nunca nunca no laço.
- Unidade de medição da tensão e da velocidade: as lãs hidráulicas sentiram o tipo ou o tipo disposição do rolo da tensão de dar um coice, codificando a medida de linha velocidade antes de dar um coice.
- Rolo e pre separador do defletor: antes de dar um coice, tiras de aço separadas no sentido das tiras de ordem e do guia para dar um coice a pinça do mandrel.
- Separação overarm e recoiler: mandrel sem emenda ou aberto dos segmentos, para certificar-se de bom dar um coice, corcunda de bobinamento ≤0.5mm, diferença ±0.10mm da borda.
- Sistema de controlo elétrico: PLC de Siemens para controlar a linha de corte que trabalha em 200m/min.ü de alta velocidade
Parâmetros:
| Cortando 150mpm da linha 0,2 -2 x 1250 | Parâmetros |
| Bobinas de aço de vinda | ID508mm, 610mm, OD1800mm, peso 20T da bobina |
| Bobinas terminadas do bebê | ID508mm, OD1800mm, peso 20T da bobina máximo |
| Largura da bobina da mãe | 300-1250mm |
| Larguras da bobina do bebê | 20mm -600mm |
| Número de corte | 1mm x 30slits; 2mm x 15slits |
| Motores principais | Talhadeira 90KW + Recoiler 110KW |
| Faca da talhadeira | ID205 x OD320 x 10/15mm SKD11 HRC58-61 |
| Mandrel de Recoiler | Mandrel sem emenda |
| Opcional | As talhadeiras rápidas da troca, descarregam o torniquete |
| Cortando a velocidade | 0-100-150mpm ajustável |
| Configuração | PLC de Siemens, Parker Drive, válvulas de Vitory |
| Cortando a precisão | Largura ±0.1mm da régua; Curvatura ±0.1mm/m; departamento 5% da espessura; corcunda da coice<0> |
Disposição:
