Aço de folha quente avançado da venda que corta a linha com mudança de utilização de ferramentas rápida 4 x 1600
A linha de corte de aço da folha com mudança de utilização de ferramentas rápida é venda quente que corta a linha, uma ou outra talhadeiras dobro (gêmeas ou um grandes & um pequeno), ou torreta de utilização de ferramentas rápida da mudança. A mudança de corte das ferramentas é autônoma sem incomodar-se cortando o tempo em linha, melhora pela maior parte o corte da linha produção.
| Linhas de corte de aço |
Faça o ano |
Mercado |
| cabeças do dobro 3x1250 |
2019 |
Filipinas |
| cabeças do dobro 4x1850 |
2014 |
África do Sul |
| 3 x 1600 talhadeiras dobro |
2018 |
Indonésia |
| 3/6 x 1600 talhadeiras dobro |
2013 |
Indonésia |
| dobro 3x2000 que corta as cabeças |
2019 |
Vietname |
| dobro 6x1700 que corta as cabeças |
2021 |
Rússia |
| talhadeiras do gêmeo 6x2000 |
2018 |
Índia |
| talhadeiras do gêmeo 8x2000 |
2019 |
Argélia |
| mudança 8x2000 de utilização de ferramentas rápida |
2022 |
Rússia |
| mudança 4x1650 de utilização de ferramentas rápida |
2022 |
Malásia |
| talhadeiras do gêmeo 3x1600 |
2020 |
Doméstico |
| 4 talhadeiras do gêmeo x1600 |
2021 |
Doméstico |
Processo rápido da mudança de talhadeiras dobro:
1. destrave junções da movimentação, abra a imprensa hidráulica nos pés da talhadeira.
2. Passeio motorizado para fora para trocar a plataforma.
3. motorizado movendo a plataforma para deixar a outra talhadeira que enfrenta à posição em linha.
4. motorizado movendo a outra talhadeira em linha
5. os pés da imprensa hidráulica da outra talhadeira, conectam o eixo da movimentação e o fechamento.
6. antes de mudar, cortando ferramentas foram instalados e ajustados.
Torreta de utilização de ferramentas da mudança:
Composto da base de gerencio, quatro eixos (eixos redondos dobro e eixos chaves dobro), ambos mechanisam podem girar.
1. A base de gerencio gerencie eixos redondos dobro para enfrentar a talhadeira e receber ferramentas
2. 180 graus para girar para deixar eixos chaves dobro enfrentar a talhadeira e deslizar ferramentas arranjadas na talhadeira.
3. Gire a base gerencie quatro eixos afastado para as ferramentas seguintes do tempo que arranjam.
Nossas talhadeiras dobro para dar desempenhos muito excelentes:
- Uma cabeça da talhadeira está funcionando na linha, os trabalhadores arranjam facas e espaçadores de disco na outra talhadeira.
- Após o arranjo, automaticamente diferenças da faca do teste a ser apropriadas.
- Talhadeiras dobro da troca na plataforma da troca no modo do movimento
- Este processo toma somente um tempo de um quarto.
A torreta de utilização de ferramentas rápida da mudança é compacta e a economia do espaço, operador pode facilmente segurar.
Composição e parâmetros:
| Não. |
Composição |
Parâmetros |
| 1 |
Carro de bobina de alimentação |
15-25T |
| 2 |

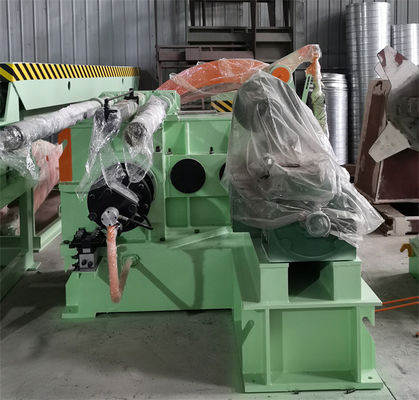

Uncoiler dobro do mandrel |
Φ508 milímetro, carga 25T |
| 3 |
Alimentador da pitada e Leveler de cinco rolos |
Φ160 milímetro, 30KW |
| 4 |
Tesoura hidráulica |
4x 1600 |
| 5 |
Acumulador 1 do poço |
comprimento de 3000mm |
| 6 |
guia lateral e rolo de Pres |
300-1600mm largos |
| 7 |

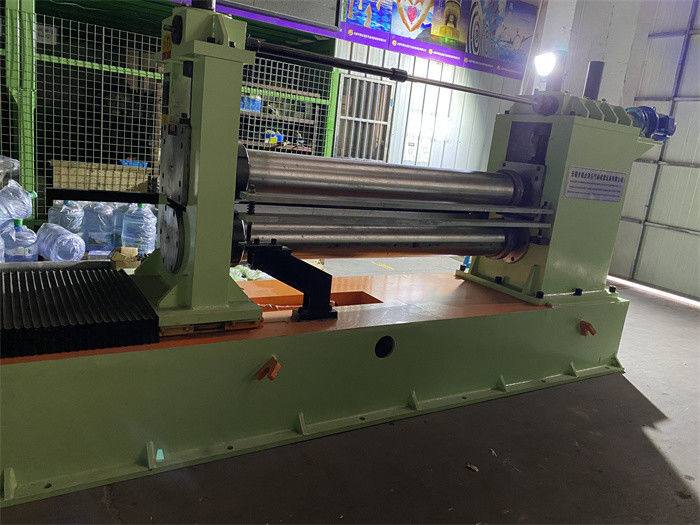

máquina de corte
(das cabeças troca gêmea rapidamente)
|
Φ240mm, 132KW +4KW x 3 |
| 8 |
a dobadoura da sucata da borda e as caudas das tiras pressionam |
4KW x 2 |
| 9 |
Acumulador 2 do poço |
comprimento de 4000mm |
| 10 |

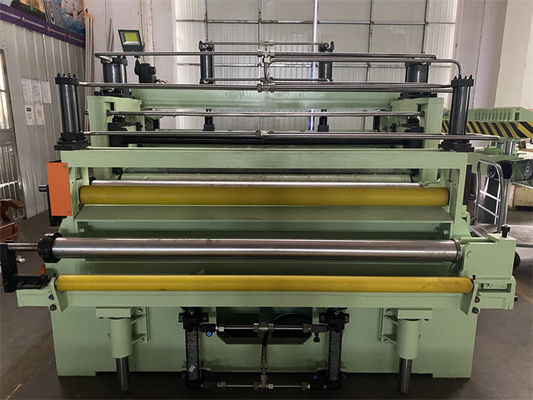

Pre-separador, tensor, rolo de equilíbrio |
Duas vezes separando, as lãs sentiram a tensão
Rolo da deflexão de Φ320mm
|
| 11 |
ReCoiler (com separação de discos, de empurrador) |
Φ508mm, 132KW, carga 25T |
| 12 |
Bobinas que descarregam o trole |
25T |
| 13 |
Sistema hidráulico |
Válvulas de Rexroth, bomba de Yuken |
| 14 |
Eletricamente sistema de controlo |
Movimentação da C.C. de Parker, PLC de Siemens e tela táctil |
