Linha de Corte Longitudinal para Bobinas de Aço Q235 S355 14 x 2000

Para cortar chapas de bobina com espessura de 3-14mm na direção longitudinal (ou corte longitudinal de alta resistência e espessura, como 2-8mm), etc..., a máquina de corte suportará carga pesada com uma estrutura de máquina robusta!

O nível de automação da Linha de Corte Longitudinal de Alta Espessura deve ser alto, porque a operação manual não será viável para a máquina pesada, todo o ajuste deve ser automático, como roscagem da cabeça da bobina, guia central, enrolamento de sucata, troca de separador, carregamento e descarregamento da bobina, etc.

Obviamente, a linha de corte longitudinal de alta espessura é um grande investimento, sua aplicação para corte longitudinal de bobinas de aço de alta espessura, aço de baixo carbono ou aço de baixa liga, talvez seu número de cortes não seja tão grande porque a largura das tiras de espessura não será pequena.

Características:

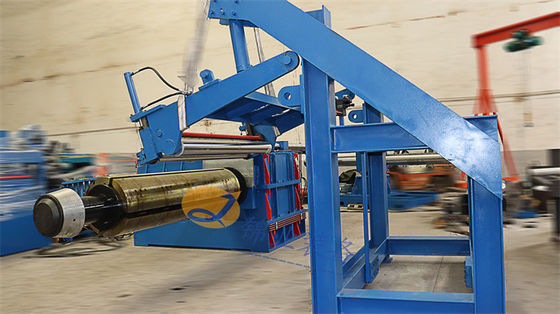

1. Desbobinador de duplo cone com defletor grande: chapas de bobina de aço espessas são frequentemente pesadas com grande diâmetro externo, o peso máximo da bobina pode ser de 30-40T e o diâmetro externo é de até cerca de 2200mm. Os diâmetros internos da bobina não são tão regulares, parecendo uma forma oval, os dois mandris de cone opostos podem facilmente suportar a bobina por dentro.

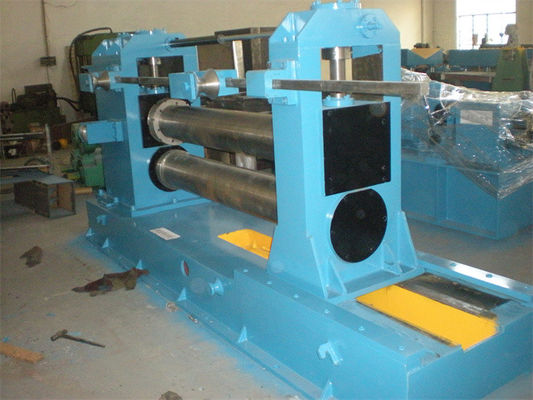

2. Pré-nivelador forte antes do corte longitudinal: A chapa espessa foi enrolada para se tornar bobinas na linha de laminação, o raio de enrolamento das tiras é forte, um nivelador forte pode achatar o raio de curvatura da bobina para se tornar plano, pronto para corte longitudinal posterior.
3. Guia lateral de ajuste motorizado: para chapas de espessura, o ajuste do guia lateral é motorizado pressionando um botão no painel.

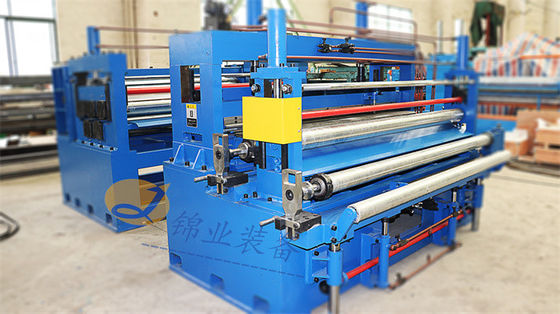

4. Cortador e rebobinador: A estrutura é a mesma da normal, muito mais forte, e algumas peças adotam material especial. O corte longitudinal e o rebobinamento funcionam em sincronia por controle PLC.

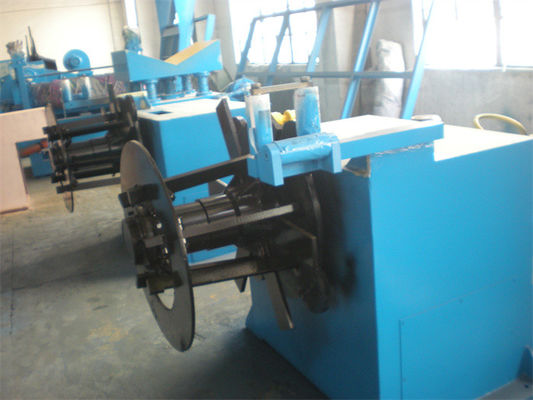

5. Dois enroladores de sucata em cada lado: acionados independentemente por um grande motor de frequência CA, com deslocamento de enrolamento de sucata.
6. Tensionador de cinco rolos: A tensão dos cinco rolos é uma estrutura de rolo de 3 sobre 2, mantendo as tiras de aço sob tensão de rebobinamento estável

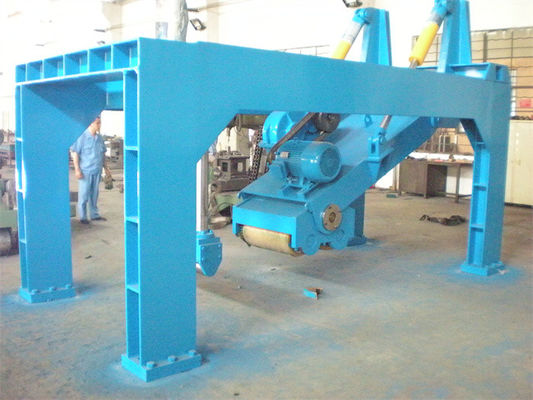

7. Estrutura de prensa de separação de tiras sobre o rebobinador: Para garantir o rebobinamento contínuo, cada tira deve ser mantida em ordem e firmemente uma camada sobre a camada inferior, a estrutura de prensa de separação hidráulica fica solidamente na fundação, pressionando o eixo de separação nas tiras de rebobinamento por dois cilindros hidráulicos.
8. Controle elétrico: o gabinete de controle central está atrás da máquina de corte longitudinal no lado de acionamento, os painéis do operador ficam na frente da máquina, que possui telas sensíveis ao toque e PLC Siemens.
9. A unidade de potência hidráulica terá duas estações, uma no estágio frontal da linha, a outra no estágio traseiro.

 Composição e Parâmetros:

Layout:
