A chapa de aço de alta velocidade cortou à linha calibre do comprimento da luz da máquina abaixo de 3mm

A chapa de aço de alta velocidade cortou à linha calibre do comprimento da luz

O corte claro da chapa de aço do calibre à linha do comprimento é elevada precisão de alta velocidade, popular nas folhas de metal que fazem plantas.

Para as bobinas de aço de 0,3 à espessura de 3.0mm, o aço geralmente laminado, o aço galvanizado, o aço pre-pintado, desenrolar-se, nivelar e cortar ao processo do comprimento exigem a alta velocidade:

1/ velocidade do corte rápido:

Na parada rápida que corta, a folha acelera e para baixo a determinado comprimento e à folha cortada rápida fora

2/ velocidade de corrida rápida

 A folha corre o mais rápido possível para ser cortada e empilhado.

A tesoura rápida da parada cobre alguma estadia, o comprimento de corrida é composta da aceleração, velocidade máxima e a retardação, deixou-nos dizer uma velocidade média, o todo o tempo de cada fatura da folha será decidida cortando a velocidade do tempo, de comprimento de folha e a média.

Composição

• 1.Coil que armazena a sela, loja algumas bobinas
• carro da carga 2.Coil. descarregue uma bobina ao uncoiler
• uncoiler do mandrel 3.Single: mandrel hidráulico da expansão para Ф508mm padrão.
• rolo do retentor da cabeça 4.Coil, descascador que trabalha com pá a placa: para abrir a cabeça do coill e enviar a cabeça no alimentador da pitada

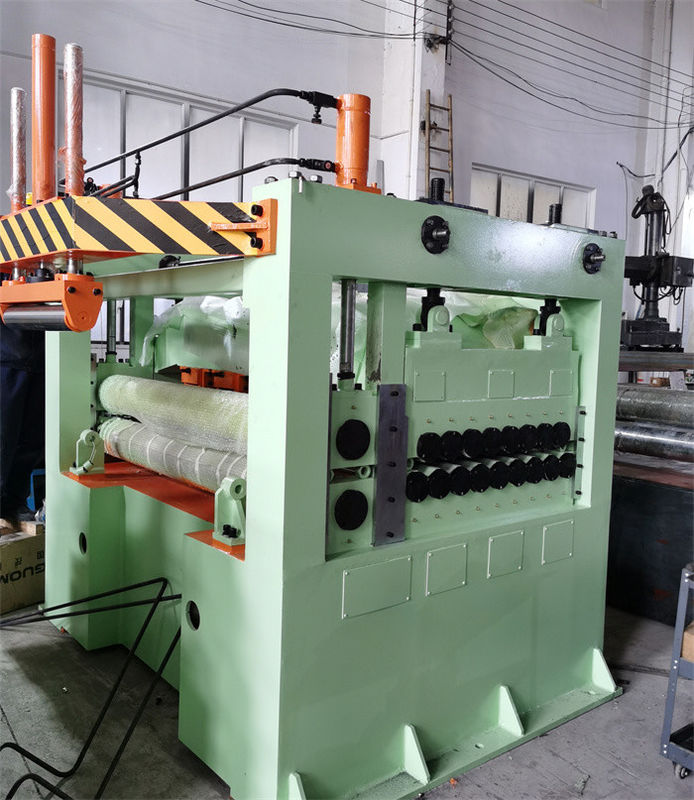

• 5.2+17 Leveler do rolo: 4Hi ou 6Hi, tensão traseira são benéfico entre o leveler e o uncoiler.
• 6. Pit Accumulator: no rosqueamento a ponte de balanço da fase cobre o poço para deixar sobre a passagem da folha da bobina, na auto fase de corrida acumula a folha no poço.
• 7. Medida servo do comprimento (e filme que lamina): O comprimento servo que mede (pares de rolos de pitada ou de estrutura de 2+5+2 rolos conduzidos pelo servo motor e pelo controlador), com plutônio revestiu rolos de pitada para a estratificação do filme

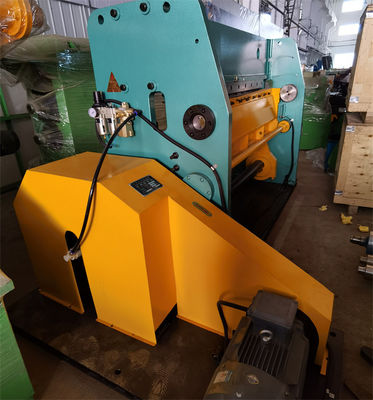

• tesoura rápida da parada 8.Pneumatic: corte do eixo aluído de para baixo a levantar, para abaixar a forma da lâmina v.
•    A diferença entre a lâmina superior e uma mais baixa lâmina é ajustada facilmente.

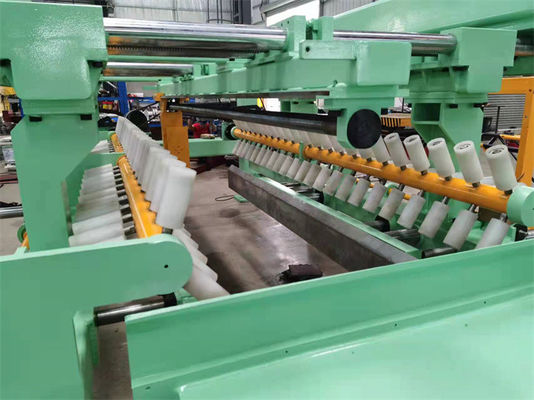

• transporte 9.Belt: transporte folhas terminadas ao empilhador
• 10.Stacker: empilhando a carga 5T.
• carro 11.Sheets: entregue folhas para fora, a seguir embalando. podem ser dois carros, um que trabalha e o outro que espera.
• sistema 12.Hydraulic: A bomba de engrenagem 7.5KW fornece a pressão 12Mpa.
• sistema de controlo 13.Electric: Um armário elétrico e dois painéis de operador (um console para a medição servo, o PLC, o HMI e o empilhamento, o um para se desenrolar e nivelar) com funções completas e seguras

Parâmetros:

Processo da disposição:

Fotos:
