Corte de aço inoxidável do metal ao calibre pesado da máquina do comprimento com aparamento da borda

Corte de folha de aço inoxidável do calibre pesado à máquina do comprimento com aparamento da borda


A folha de aço inoxidável do calibre pesado exige o dever do corte ao dobro do comprimento que da mesma folha lisa do aço carbono do calibre, entrementes os rolos são plutônio revestido, ele são corte resistente da elevada precisão ao comprimento, seu custo são muito mais do que corte o normal à linha orçamento do comprimento.

De aço inoxidável, como SUS200, SUS300, série SUS400, comparada com a força de rendimento normal ≤270Mpa do aço carbono strength≤465Mpa elástico, força de rendimento de aço inoxidável ≤500Mpa da força da folha strength≤800Mpa elástico


Composição e parâmetros:

SUS201, SUS304, especificação SUS410 de aço inoxidável para a referência:


Caráteres:


1.Uncoiler/Decoiler

o corte pesado à linha do comprimento segura bobinas de aço pesadas do calibre pesado. o uncoiler tem mandrels dobro e bases deslizantes fortes.

Cada mandrel tem três etapas, a abertura e um fechamento de dois mandrels pelos cilindros hidráulicos.

Mecanismo traseiro da tensão instalado sobre a base do uncoiler, para assegurar a estabilidade desenrolando-se.

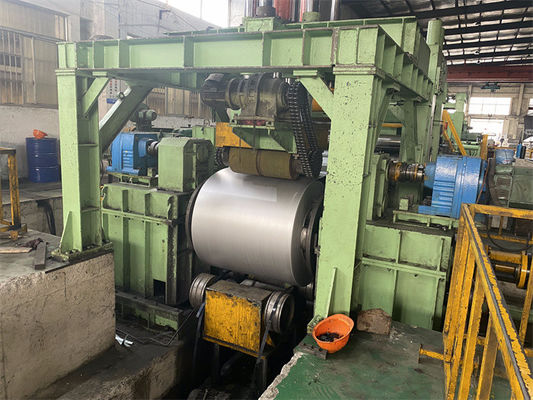

2. abridor principal da bobina portal do quadro

O quadro portal é muito forte, com o rolo da imprensa do retentor, endireitando o rolo sobre o quadro.
a imprensa de rolo hidráulica do retentor sobre a bobina de aço, e seu ângulo de compressão são ajustáveis

Endireitar o rolo pode deslizar para a frente para trás para seguir a cabeça da tira e para endireitá-la.

Trabalhando com pá a placa instalada no preleveler apoie a bobina que o quando principal endireitar a cabeça da bobina da imprensa do rolo.

3. primeiro pre leveler 2+5

o rolo é enorme e o esforço interno forte, reliefing da bobina de aço, superfície do rolo é endurecido e croma revestido

Ao relevo o esforço de dobra desenrolando-se ao estado relaxado.

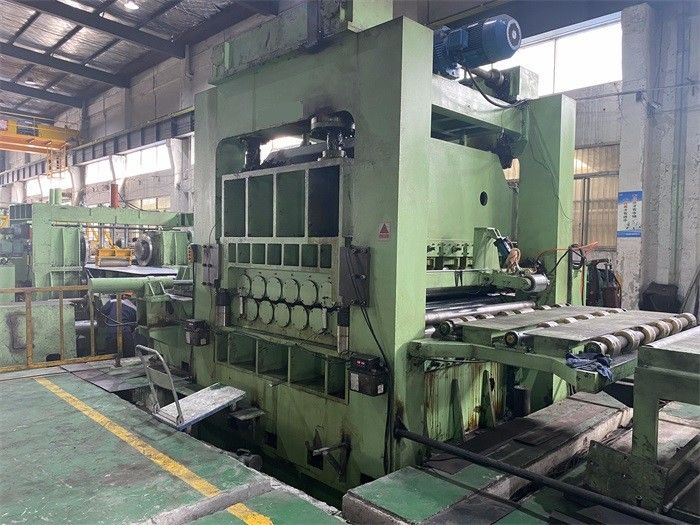

4. Leveler resistente

o número de leveler resistente será 13pcs, 11pcs ou 9pcs, diâmetro dos rolos será 180mm -230mm -300mm,
A diferença e o ângulo de rolos superiores e de uns mais baixos rolos podem ser ajustados.

Nenhuma parada que nivela, leveler que trabalha continuamente sem pressionar a placa de aço quando o corte synchro, este for bom para proteger a superfície da placa de aço sem deixar a marca do rolo

Quando a tesoura é parada que corta, o leveler está embreado e parado sob a medição do codificador.

5. tesoura hidráulica

Tesoura da trilha: Corte de alta frequência Synchro e quadro forte, estação hidráulica forte para cortar, servo motor grande para o corredor de seguimento synchro da placa de aço.

A tesoura de balanço hidráulica é parada que corta sob a medição do codificador.

6. empilhador automático

 O portal da bomba que empilha, recebe cada folha no braço do rolo, abre os dois braços para liberar para baixo a queda da folha na tabela de levantamento.

A tabela do rolo entrega as folhas empilhadas externas para embalar.

7. O controlo automático, o processo inteiro está sob o controle do PLC no auto modo.
