A chapa de aço do calibre pesado cortou à linha máquina do comprimento para o aço carbono laminado a alta temperatura
Calibre pesado o corte da chapa de aço à linha do comprimento é corte resistente à máquina do comprimento, embora não exija a máquina tão precisamente tão lisamente como o corte de folha de aço inoxidável, que a folha laminada a alta temperatura da bobina do aço carbono tem a pele dura da oxidação que precisa a máquina forte.
- Força de rendimento normal ≤270Mpa do aço carbono strength≤465Mpa elástico,
- Quando a escala da chapa de aço é além da capacidade de um leveler, tal como 1-10mm, 2-12mm, dois levelers, um menor e um mais grande, é apropriados, entrementes duas vezes nivelando, primeiramente nivelando áspero e então nivelando fino, é bom dar folhas lisas.
- Empilhar adota a cremalheira simples para receber folhas dos rolos de pitada e empurradores pneumáticos para empurrar então cada folha para puro.
- Medidas de codificação de comprimento de folha do comprimento na velocidade aproximadamente de 30m/min, folha x 8pcs de 2m pelo minuto.
Composição e parâmetros:
| Não. |
Composição |
Parâmetro/configuração |
| 1 |
Sela da bobina |
20-30T |
| 2 |
Uncoiler dobro do mandrel |
Φ500-800 milímetro, carga 30T |
| 3 |
Alimentador da pitada e Leveler de cinco rolos |
Φ220 milímetro, 75KW |
| 4 |
Acumulador do poço |
6000mm |
| 5 |
Guia lateral 1# |
1000-2000mm hidráulico |
| 6 |
leveler de 11 rolos |
4Hi, 132KW, Φ190 milímetro |
| 7 |
Codificador giratório |
Representante, Omron |
| 8 |
Tesoura hidráulica |
Resistente, 45KW |
| 9 |
Tabela do rolo |
5000mm |
| 10 |
Empilhador |
12m 5 empurradores |
| 11 |
Sistema hidráulico |
Válvulas de Vitory, bomba de Yuken |
| 12 |
Eletricamente sistema de controlo |
Movimentação da C.C. de Parker, PLC de Siemens e HMI |
Caráteres:
1.Uncoiler/Decoiler
o corte pesado à linha do comprimento segura bobinas de aço pesadas do calibre pesado. o uncoiler tem mandrels dobro e bases deslizantes fortes.
Cada mandrel tem três etapas, a abertura e um fechamento de dois mandrels pelos cilindros hidráulicos.
Mecanismo traseiro da tensão instalado sobre a base do uncoiler, para assegurar a estabilidade desenrolando-se.
2. abridor principal da bobina portal do quadro
O quadro portal é muito forte, com o rolo da imprensa do retentor, endireitando o rolo sobre o quadro.
a imprensa de rolo hidráulica do retentor sobre a bobina de aço, e seu ângulo de compressão são ajustáveis
Endireitar o rolo pode deslizar para a frente para trás para seguir a cabeça da tira e para endireitá-la.
Trabalhando com pá a placa instalada no preleveler apoie a bobina que o quando principal endireitar a cabeça da bobina da imprensa do rolo.
3. primeiro pre leveler 2+5
o rolo é enorme e o esforço interno forte, reliefing da bobina de aço, superfície do rolo é endurecido e croma revestido
Ao relevo o esforço de dobra desenrolando-se ao estado relaxado.

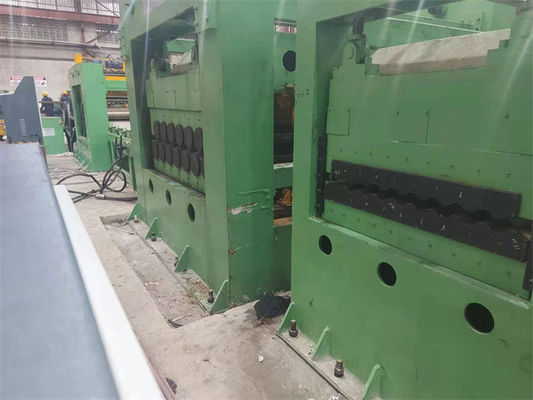

4. Leveler resistente
o número de leveler resistente será 13pcs, 11pcs ou 9pcs, diâmetro dos rolos será 180mm -230mm -300mm,
A diferença e o ângulo de rolos superiores e de uns mais baixos rolos podem ser ajustados.
Nenhuma parada que nivela, leveler que trabalha continuamente sem pressionar a placa de aço quando o corte synchro, este for bom para proteger a superfície da placa de aço sem deixar a marca do rolo
Quando a tesoura é parada que corta, o leveler está embreado e parado sob a medição do codificador.

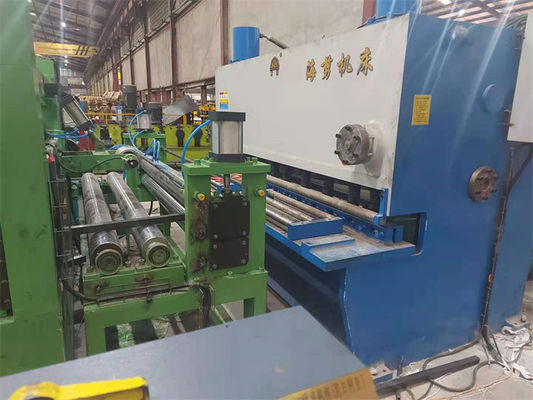

5. tesoura hidráulica
Tesoura da trilha: Corte de alta frequência Synchro e quadro forte, estação hidráulica forte para cortar, servo motor grande para o corredor de seguimento synchro da placa de aço.
A tesoura de balanço hidráulica é parada que corta sob a medição do codificador.
6. O controlo automático, o processo inteiro está sob o controle do PLC no auto modo.
