Corte à máquina do comprimento para o CR laminado, centro de detecção e de controlo do aço de folha, CRS
As folhas do aço carbono são a folha de metal a mais comum, são na maior parte baixo aço carbono (aço suave),
As folhas médias e altas do aço carbono são aço de alta elasticidade de alta qualidade,
Nós fazemos o corte de folha do aço carbono às máquinas do comprimento costuradas às baixas folhas do aço carbono, as médias & as altas do aço carbono.

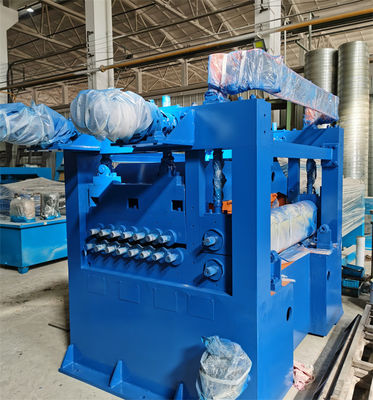

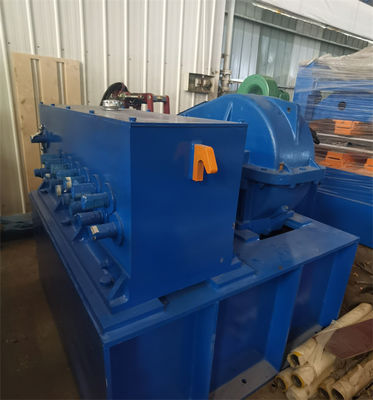

O Leveler é coração do corte de aço da bobina à linha do comprimento, a qualidade de placas finais depende principalmente do desempenho do leveler.
As folhas finas têm o leveler pequeno dos rolos para HRC, centro de detecção e de controlo, folha do SOLDADO, o leveler 4hi tem duas camadas trabalha rolos e os rolos alternativos de 2 camadas, o ângulo inclinado entre rolos superiores e uns mais baixos rolos são ajustados conforme a espessura da folha.
A tira de aço laminada é feita do moinho de laminação, a espessura que reduz-se é arranjada conforme a espessura e a força do produto acabado.
A espessura laminada da chapa de aço geralmente não tanto, abaixo de 3mm, a largura 1250mm da bobina, 1600mm, número de corte é dez das tiras (8 tiras, 10strips, 15strips, 20strips, 25strips, 30strips, 40strips), após o corte, pode ir fazer os tubos de aço, parafusos prisioneiros, quilha, columbs, feixes, etc.
Um leveler pode nivelar o calibre da folha de determinada escala, tal como 0.3-3mm, 1.5-6mm, 4-16mm, você não pode obter folhas perfeitas de todos os calibres de um leveler, quando um cliente quer fazer folhas lisas da escala larga da espessura em um nivelamento cortado à linha do comprimento, pode considerar dois levelers colocados sequencialmente na linha para focalizar nivelando a escala diferente das espessuras (por exemplo 2-12mm é dividido a 2 -4mm e 3-12mm, 3-16mm é dividido a 3-6mm e a 5-16mm).
A tesoura de corte para folhas do aço carbono pode ser tesoura da mosca para a produção alta ou tesoura de codificação normal para a produção diária. A movimentação da tesoura pode ser motor de C.A., servo motor hidráulico. Com feedback de medição do rolo do comprimento, a tesoura cortará precisamente pelo controle do PLC.
Mercado:
- a maioria de corte de folha do metal à linha do comprimento para processar baixas folhas do aço carbono, chapas de aço de baixa liga, laminado a alta temperatura ou laminado, galvanizado ou colorido.
- O corte rápido ao comprimento é necessário porque os clientes querem bastante produção dentro de determinada área do tempo e de terra. Assim, a linha de corte de alta velocidade, tesoura de voo ou tesoura da parada, é popular.
- O empilhamento das folhas deve ser rápido e em ordem, recebe uma folha, deixá-la cair para baixo e empurrar ordenadamente.
- O sistema da automatização está lá no controle elétrico, no tela táctil grande e no programa do PLC.
Parâmetros:
| Corte claro de alta velocidade do calibre ao comprimento |
Parâmetros |
| Espessura de aço da folha da bobina (milímetros) |
0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Largura de aço da folha da bobina (milímetros) |
1000mm, 1250mm, 1600mm |
| Carga desenrolando-se (T) |
15T, 20T |
| linha velocidade (mpm) |
80m/min |
| Cortando a precisão (milímetros) |
±1.0mm /2m de comprimento
|
| Nivelando a precisão |
≤±1.0mm/m2 |
| Cortando rebarbas |
≤3% da espessura |
| Empilhando a precisão |
≤1.0mm na largura, ≤1.5mm de comprimento, |
| Poder total (quilowatts) |
100KW ~ 130KW ~ 150KW |
| Área de terra (L x W) |
25m x 9m |
Composição:
| Não. |
Composição |
| 1 |
Bobine a sela, carro de bobina |
| 2 |
Uncoiler com tensão traseira |
| 3 |
Alimentador da pitada e Leveler 4Hi principal |
| 4 |
Pit Loop |
| 5 |
Guia central |
| 6 |
Pitada que alimenta o alimentador servo, leveler fino |
| 7 |
Tesoura hidráulica rápida, tesoura da trilha |
| 8 |
Correia da entrega |
| 9 |
Empilhador, tabela de levantamento de X |
| 10 |
Tabelas do rolo da saída ou carro da saída |
| 11 |
Sistema hidráulico |
| 12 |
Sistema pneumático |
| 13 |
Sistema de controlo elétrico |
