Corte de alta velocidade da tesoura do voo da precisão à linha 0.3-3 x 1600 do comprimento

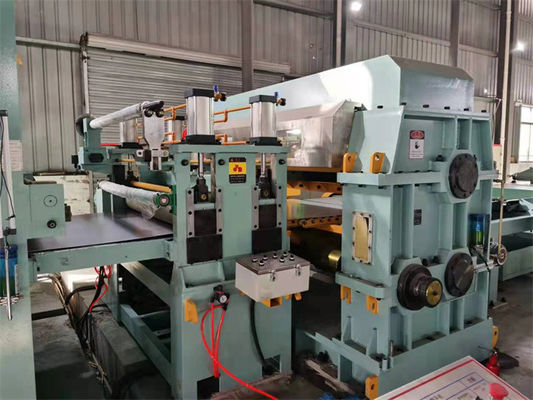

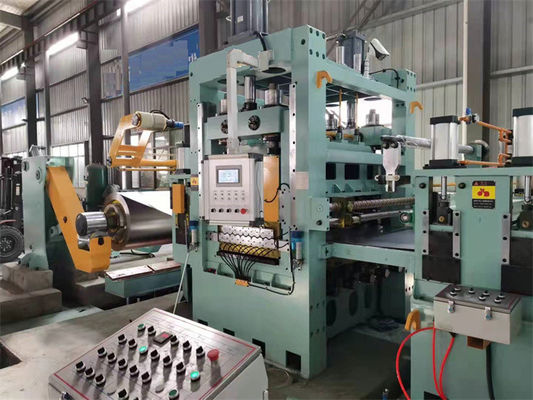

Imagem Grande : Corte de alta velocidade da tesoura do voo da precisão à linha 0.3-3 x 1600 do comprimento

Detalhes do produto:

Lugar de origem:	Wuxi, China
Marca:	Jinye
Número do modelo:	Mosca (0.3-3) x 1600

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1SET
Detalhes da embalagem:	40HC x 3
Tempo de entrega:	120-150days
Termos de pagamento:	T/T

Contato

Corte de alta velocidade da tesoura do voo da precisão à linha 0.3-3 x 1600 do comprimento

descrição

Nome:	Corte de voo da tesoura à linha do comprimento	Característica:	Elevada precisão de alta velocidade
Espessura da folha:	0,3-3mm	Largura da folha:	600-1600mm
Identificação da bobina:	508mm	OD da bobina:	1800mm
Peso da bobina:	20T	Cortando a velocidade:	150 cortes máximos/minuto
Cortando o estilo:	Tesoura giratória da mosca	Leveler:	4Hi, 6hi
Poder total:	300KW	Área de pouso:	25m x 8m
Destacar:	Corte de voo da tesoura à linha do comprimento , A precisão cortou à linha 1600mm do comprimento , corte à linha 3 x 1600 do comprimento

Corte de alta velocidade da tesoura do voo da precisão à linha do comprimento

O corte de voo da tesoura à linha do comprimento é um tipo de corte avançado à máquina do comprimento, com os caráteres da elevada precisão de alta velocidade, esp. apropriados para a chapa metálica fina que corta para as razões:

O comprimento de folha fino da bobina é longo, i.g uns 0.3mm que o comprimento grosso da bobina está a um comprimento 10times da bobina de 3mm, a linha a velocidade mais rápida significa mais altamente a produção do peso de folhas cortadas.
A folha fina pode facilmente ser cortada em um curso rápido, assim o corte da mosca está disponível: a folha corre na velocidade estável, mosca que a tesoura eliminou rapidamente uma folha ao synchronously seguir a folha de corrida, o processo do corte da trilha toma sobre 0.5s, frequência de corte máxima pode ser até 150times/min. A produtividade pode ser 80m/min linear
O corte da mosca é para breve folhas especialmente apropriadas que fazem, embora as folhas extremamente curtos para tomar mais tempo seguir e cortar precisamente, sua frequência de corte ainda possam ser em torno de 100pcs/min.

Comparação da bobina de 3mm e da bobina de 0.3mm:

	Especificação da bobina	Comprimento de folha	Linha velocidade do corte	Cortando o tempo pela bobina
folha da bobina de 0.3mm	identificação de 508mm, largura de 1250mm, 15T	~5000m	50m/min	100mins
folha da bobina de 3mm	identificação de 508mm, largura de 1250mm, 15T	~500m	50m/min	10mins

Parâmetros:

Matéria prima e produto acabado entrados
Matérias primas	Galvanizada quente/fria, laminado, cor revestiu bobinas
Propriedade mecânica	Resistência à tração σb≤460Mpa, σ0.2≤280Mpa
Espessura	0.2-2.0mm, 0.3-3.0mm
Largura	500mm-1600mm (máximo)
O.D.	≤Φ1500,1800mm
Identificação.	Φ508mm (amplie a Φ610mm com gaxetas)
Max Weight	15tons, 20 toneladas
Comprimento de folha	200 - 3000mm
Tolerância do comprimento	L ₀ = 1M±0.3 milímetro (velocidade uniforme)
Tolerância do comprimento	M±0.4 milímetro de L ₀ = 1 (aceleração/retardação)
Tolerância diagonal do comprimento	L ₁ = 1M±0.5mm
Altura de empilhamento	650mm máximos (apoio de madeira aproximadamente 150mm alto)
Max Stacking Weight	5 toneladas

	Parâmetros de voo de CTL
1	Velocidade linear	0-80 m/min
2	Rosqueando a velocidade	0-15 m/min
3	Fonte de alimentação	380V / 50Hz/3PH
4	Poder instalado	Sobre 300KW
5	Maneira de corte transversal	Duas facas voam o corte contrário
5	Maneira de corte transversal	Cortando o corte da trilha do mecanismo
6	Maneira do controle	Controle da C.A., do CNC e do PLC
7	Motor de movimentação	a. Motor de Decoiling: C.A. 30KW B. que nivela o motor: C.A. 90KW
7	Motor de movimentação	c. O voo corta o servo motor: C.A. 110KW

Composição:

	Artigo	Qty
1	Estação de carregamento	1
2	Carro de carregamento	1
3	Decoiler	1
4	Máquina do nivelamento preciso (19 rolos)	1
5	Dispositivo de alimentação servo (inclua o dispositivo de estratificação)	1
6	Cortador de alta velocidade giratório da mosca	1
7	Transporte de correia de três fases	1
8	primeiras folhas automáticas que recolhem a máquina	1
9	?a máquina de recolhimento automática	1
10	Sistema hidráulico	1
11	Sistema pneumático	1
12	Sistema de lubrificação	1
13	Sistema elétrico	1
