O voo da folha do aparelho eletrodoméstico cortou à linha do comprimento para a bobina de aço de PPGI

O voo da folha do aparelho eletrodoméstico cortou à linha do comprimento para a bobina de aço de PPGI
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
0.25-3.0 x 1300
Trading Properties
MOQ
1SET
Packing
2 x 40HC
period for dispatch
100-150 dias
payment method
L/C, T/T
Supply Capacity
15Conjuntos por ano

Product Details

Destacar:

Corte de voo à linha 140pcs/min do comprimento

,

Corte do voo de Jinye à linha do comprimento

,

Corte de aço da bobina de PPGI à linha do comprimento

Name: A mosca de aço de PPGI cortou à linha do comprimento
Material: Aço revestido cor pre pintado
Sheet Thickness: 0,25-3mm
Sheet Width: 300-1300mm
Sheet Length: 200-4000mm
Cutting Speed: 140pcs/min x 0.5m
Coil ID: 508mm
Coil Weight: 15 T
Length Tolerance: +/-0.3mm
Flatness: 1.0mm/m2
Total Power: 210KW
Land Area: 20m x 8m
Shear: Corte da mosca
Stacking: um empilhador
Product Brief
O voo da folha do aparelho eletrodoméstico cortou à linha do comprimento para a bobina de aço de PPGI As chapas de aço de aparelho eletrodoméstico são folhas laminadas galvanizadas pre-pintadas do folha da chapa de aço (PPGI) ou as de superfície, exigem o corte de voo rápido da elevada precisão à m...
Product Description

O voo da folha do aparelho eletrodoméstico cortou à linha do comprimento para a bobina de aço de PPGI

As chapas de aço de aparelho eletrodoméstico são folhas laminadas galvanizadas pre-pintadas do folha da chapa de aço (PPGI) ou as de superfície, exigem o corte de voo rápido da elevada precisão à máquina do comprimento, para as folhas terminadas são estreitas e curto, a frequência de corte deve ser centenas de partes para dar bastante productivitity,

As tampas aproximadamente 31% de folhas de PPGI após a aplicação da construção (63%), das folhas do aparelho eletrodoméstico tem vantagens: claro, bonito e anticorrosivo (tempo mais longo de 50% do que a folha do SOLDADO).

Especificação da bobina da folha do aparelho eletrodoméstico PPGI:

espessuralarguraidentificação da bobinaComprimento de folhapeso da bobina
0.3-2.0500-1550508/610500-40005T -15T


Caráteres:

  • 1/ as folhas terminadas devem ser muito lisas sem esforço que dobra-se,
  •
  • 2/ as folhas terminadas devem estar muito limpas sem marcas do rolo, riscos ou matérias sujas
  • 3/ os comprimentos e as larguras das folhas variam muito, às vezes muito estreito ou muito curto.
  • 4/ A tolerância do comprimento, tolerância diagonal do comprimento deve ser muito precisa
  • 5/ a frequência e a velocidade do corte devem ser rápidas bastante.

Com os caráteres acima, nosso corte giratório da mosca da tesoura à linha do comprimento é boa solução para cortar boas chapas de aço do dispositivo.
Nós fornecemos tal corte de alta velocidade às linhas do comprimento a Argélia e aos clientes domésticos em Changzhou.

Parâmetros:


ArtigoDadosArtigodados
materialPPGInivelando o roloФ65mm, 21pcs
largura da folha200-1300nivelando o motor75KW
espessura da folha0.25-3.0Corte servo da mosca90KW giratório
peso da bobina15Tempilhando o sistemadois grupos
comprimento da tira500-10000mestratificação do filmedisponível
linha velocidade80m/minControle elétricoPLC de Siemens
época do corte pela bobina30-180minstipo de leveler6hi ou 4hi
Cortando a velocidade
Comprimento da placaCortando a frequência/minutoVelocidade linear m/minute
20010020
47213564
50014375
10008080


Precisão do produto:

Tolerância do comprimentoL 0 = 1M±0.3 milímetro (velocidade uniforme)
M±0.4 milímetro de L 0 = 1 (aceleração/retardação)
Tolerância diagonal do comprimentoL 1 = 1M±0.5mm
Nivelamento≤±1.0mm/m2
Rebarbas cortadas

≤0.03mm para a folha da espessura de ≤1.0m

≤3% da espessura da folha para a folha de 1.0-1.5mm

Altura de empilhamento650mm máximos (apoio de madeira aproximadamente 150mm alto)
Max Stacking Weight5 toneladas
Empilhando a tolerância

Deflexão da camada: na largura ≤1.0mm, de comprimento ≤1.5mm

Empilhando o desvio na altura: <3mm para a altura de empilhamento de 500mm


Composição:

Não.Composição
1Bobine a sela, carro de bobina

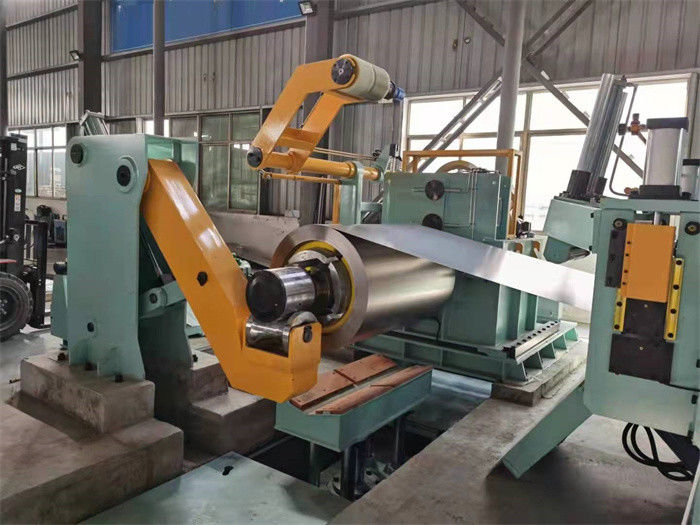

2Uncoiler com tensão traseira

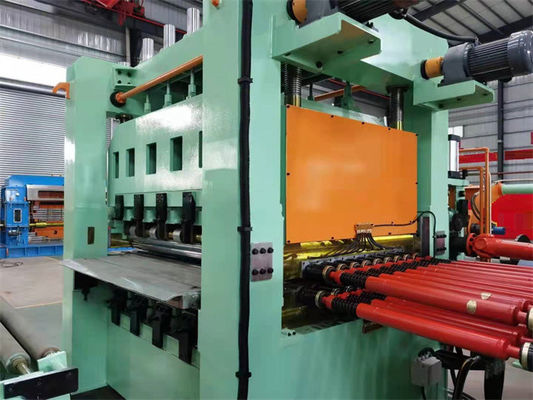

3Alimentador da pitada e Leveler 4Hi principal
4Guia central
5Pitada que alimenta o alimentador servo
6Voe a tesoura giratória
7Correia da entrega   (4stages)
8Empilhador, tabela de levantamento de X (empilhadores duplos)
9Tabelas do rolo da saída ou carro da saída
10Sistema hidráulico
11Sistema pneumático
12Sistema de controlo elétrico
