Máquina reversível alta do moinho de laminação 4 olá! 4 para tiras de metal
O moinho de laminação reversível automático é diferente do moinho de rolamento contínuo em tandem, a tira de metal para a frente ou para inverter a corrida através do moinho de rolamento para reduzir a espessura da tira pelo número de passagens de rolamento, para lá e para cá as passagens podem ser até 5 ou 6 até a espessura do metal alcançam até o calibre terminado.
O moinho de laminação reversível é apropriado para
- 1) rolamento fino da tira de metal da elevada precisão
- 2) A produção anual de produto Cold-rolled não é exigida altamente.
Características do moinho de rolamento reversível:
- Os materiais de tira da bobina do metal podem ser aço carbono, de aço inoxidável, cobre, bronze, alumínio, níquel, prata, liga do titânio, etc.
- O moinho de rolamento reversível pode ser 2 altos, 4 altos, 6 elevações, 8 altos, 12 elevações, 18hi, 20 altos
- A laminação reversível exige para lá e para cá o rolamento em estável, uniforme e o estado preciso, o precison de fabricação do moinho de rolamento deve ser bom.
- A espessura que reduz o controle do moinho reversível pode ser parafuso do mecânico para baixo ou parafuso hidráulico do AGC para baixo, exigido pela aplicação, pela velocidade e pela precisão do metal laminado
- Dois coilers sentam cada lado do moinho de rolamento reversível ao reduzir a espessura da tira da bobina do metal, para fornecer acima a tira de metal de bobinamento da tensão e do vento.
- O motor de movimentação do moinho reversível gerencie o FWD ou o REV, controlado automaticamente pelo controlador do motor e pelo PLC

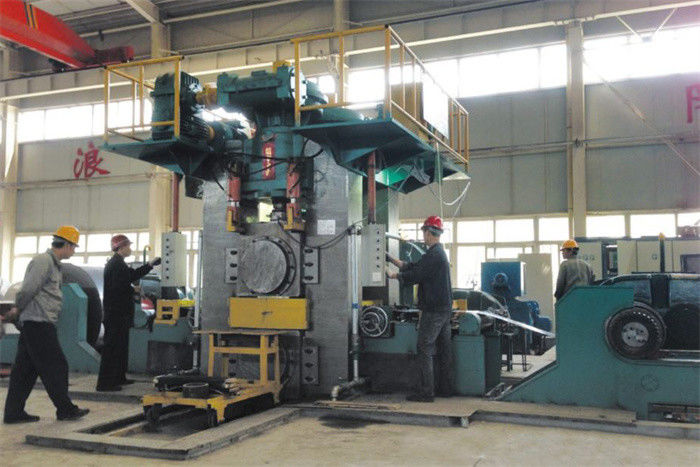

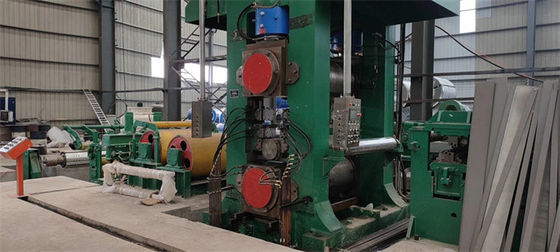

700 moinho de laminação reversível de quatro rolos (4 altos).
| material de aço |
aço carbono normal laminado a alta temperatura, sem conservar ou descascar, bobina laminada recozida (CRCA)
|
| Tira entrante da bobina |
450-600mm x 2-3mm |
| Bobinas entrantes |
IDENTIFICAÇÃO de 508mm, 1800mm OD, 10T |
| Cold-rolled terminou SS bobina a tira |
450-600 x 0.60-1.5mm |
| Parâmetros reversos do moinho de rolamento |
| Velocidade do moinho de rolamento |
200m/min máximo, |
| Força de rolamento |
6500KN máximo |
| Dar um coice a tensão |
Até 80KN |
| Especs. do rolo do trabalho. |
Ф190 x 700mm |
| Especs. alternativas do rolo. |
Ф600 x 680mm |
| Poder do motor principal |
700KW |
| Poder do motor da coice |
350KW |
| Controle elétrico |
Mecânico Screw no movimento, motoristas da C.C. de Siemens RA80, PLC, sistema do calibre de espessura do raio X |
| Circunstâncias líquidas |
Lubrificação fina para as caixas de engrenagens, graxa do óleo para carregar assentos, estação hidráulica, sistema de líquido refrigerante de rolamento do processo |
| Mudança automática do rolo |
Movimentação hidráulica do motor e do cilindro, para realizar a mudança automática do rolo |
Processo do trabalho:
10T Uncoiler, alimentador da pitada e straightener de 5 rolos, primeiro Recoiler, 4 olá! moinhos reversíveis, ò Recoiler.
Configuração:
Configuração
1. Os motores da C.C. são controlados pelo motorista digital da C.C. da série 6RA80, a linha inteira são controlados pelo PLC de Siemens.
2. O parafuso mecânico comprime do moinho de rolamento
3. O ajuste do desvio de comprime
4. Proteção da segurança tal como a proteção da sobrecarga, parada de emergência no sistema de controlo elétrico.
5. ajuste de bobinamento automático da tensão e controle de tensão constante automático.
6. Rolos do trabalho da movimentação, junções universais como o acoplamento
7. A lubrificação seca da graxa para carregar assentos dos rolos, comprime e junções universais
8. O controle automático do PLC para o processo inteiro como liga de alarmes de rolamento do processo e da falha.
9. O moinho de rolamento tem funções: pré-ajustamento de parâmetros de processo de rolamento, da inspeção, da exposição e do alarme de parâmetros de processamento e de parâmetros críticos da máquina.
os recoilers 10.Two e o moinho 4hi realizam o rolamento reversível
