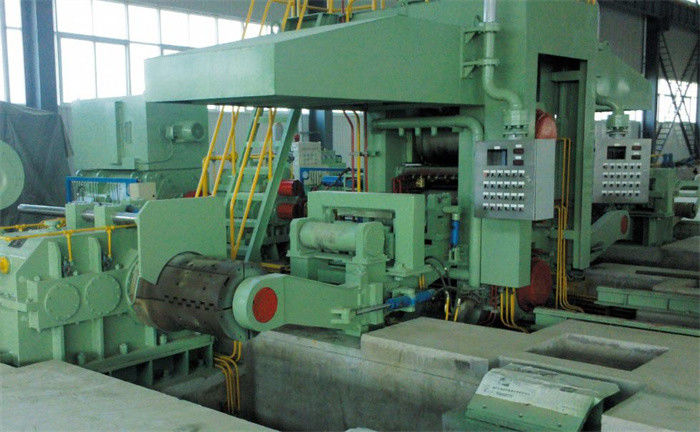

Máquina reversível alta de alta velocidade do moinho de laminação do moinho de rolamento S6 da elevada precisão

Máquina reversível alta do moinho de laminação da elevada precisão S6

o moinho de laminação 6-Hi é amplamente utilizado no aço carbono liso laminado, aço de baixa liga, e acelera a 600m/min

produtividade alta do moinho de laminação do seis-rolo, de produtos excelentes com tolerância da forma da tira e de espessura da tira.

Características:

1. Pode rolar a tira de aço larga, fina
2. Menos passagens de rolamento e tempo de rolamento mais curto
3. Uma redução mais total pode ser conseguida sem recozimento intermediário
4. Variação menor da espessura
5. A tira laminada é do bom nivelamento
6. O alojamento do rolo está a geometria aperfeiçoa a deformação
7. Componentes integrais substituíveis do cilindro hidráulico do curso longo
8. Velocidade rápida da redução
9. Grande poder do controle
10. O cilindro hidráulico para a dobra positiva do rolo intermediário é fixado no suporte do moinho
11. O dispositivo em mudança do rolo rápido encurta a época em mudança do rolo do rolo de trabalho e do rolo intermediário.
12. O passline de rolamento é ajustado automaticamente, e a escala do diâmetro do rolo é grande

Configuração

1. O sistema hidráulico do AGC é controlado pelo computador de duas fases. Tem não somente as funções da diferença constante do rolo, força de rolamento constante, pre-controle da espessura/monitoração, mas igualmente tem a tensão AGC.
2. O moinho de rolamento principal e o coiler esquerdo e direito são conduzidos por um conjunto completo de Siemens controlaram eletronicamente o motor de corrente contínua. (estrutura Misturado-montada), fonte de alimentação do SCR
3. O moinho de rolamento tem o sistema da pressão hidráulica, sistema regulamentar de bombeamento hidráulico, sistema lateral do regulamento do impulso, rolo de dobra positivo e negativo do rolo intermediário, sistema de lubrificação do processo e sistema de lubrificação do equipamento
4. Os coilers deixados e direitos adotam a grande tensão cilindro contínuo, controle digital da tensão
5. O alarme do bloqueio e da falha do processo de produção da unidade é controlado pelo controlador programável da lógica (PLC) para realizar a automatização do processo de produção.
6. O moinho de rolamento tem a pressão hidráulica completa. Tem as funções de controle do controle de fluxo completo do curso em segundo, o controle do ajuste do desvio, controle preloading automático, pre-controle AGC da espessura, monitoração AGC da espessura, de AGC da tensão/velocidade AGC, da aceleração e da retardação controle da compensação, para rolar a compensação da excentricidade, e banco de dados de rolamento do processo, exposição de dados e controle de operação, função de seguimento da qualidade de produto, gravação automática de rolamento de alta velocidade dos dados, geração de relatório automática, alarme da falha e gravação. Gravação e outras funções de gestão de processo.
7. Sistema de alarme da detecção, da exposição e da falha de parâmetros de processo e dos parâmetros chaves do equipamento
8. O sistema de refrigeração da emulsão e o sistema da filtragem da precisão são usados para a lubrificação do processo.
9. Os sistemas de proteção da segurança tais como a proteção da sobrecarga, a proteção da ruptura da tira e o estacionamento da emergência são instalados em moinhos de rolamento.
10. Os desenhos em espinha duros da cara do dente alinham (precisão da categoria 5) são usados para coilers esquerdos e direitos e máquinas principais. SKF, FAG, TIMKEN são usados para os rolamentos de eixo de alta velocidade e a fábrica do rolamento de Harbin/Wafangdian/Luoyang é usada para os rolamentos de eixo de baixa velocidade.
11. A unidade adota o controle de computador de duas fases para realizar a produção controle de processos da unidade. A unidade tem o cálculo da programação, a distribuição da passagem, o regulamento e a otimização de parâmetro de rolamento. Parâmetros de processo do tempo real e detecção, exposição e alarme chaves
12. Ajuste rápido da linha de rolamento elevação pela cunha inclinado e pela etapa
13. Mudança do rolo rápido do trabalho para rolar o rolo intermediário (aproximadamente 8 minutos)
14.
15. A unidade adota o velocimeter de laser importado para realizar o segundo controle de fluxo e para melhorar a taxa de produto acabado, ao reter o codificador para medir a velocidade
16. A tensão da unidade é medida diretamente pelo tensiometer importado, pelo controle de circuito fechado e pela indicação digital
17. Os componentes principais do sistema de alta pressão do AGC, do sistema de dobra do rolo e do sistema lateral do rolo para adotar produtos importados; os componentes do sistema hidráulico de baixa pressão para adotar os produtos conhecidos produzidos pela tecnologia importada doméstica.
18. A espessura da unidade é medida pelo calibre de espessura do raio X feito em China, o codificador é P+F de Alemanha, e o interruptor de proximidade é feito pelo DOENTE de Alemanha.
19. O rolo do trabalho é posicionado radialmente pelo apoio lateral do rolo, que aumenta a rigidez e impede a dobra do lado. A linha central é posicionada pela porta do apoio da extremidade e controlada pelo cilindro, que é conveniente para a mudança em linha do rolo da passagem do produto acabado e cumpre as exigências do rolamento de aço inoxidável.
20. lubrificação do Óleo-ar para suportar o rolamento do rolamento de rolo

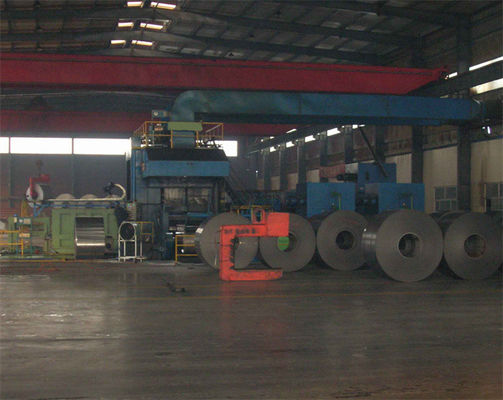

1150 S6 AGC hidráulico alto que invertem o moinho de laminação.
