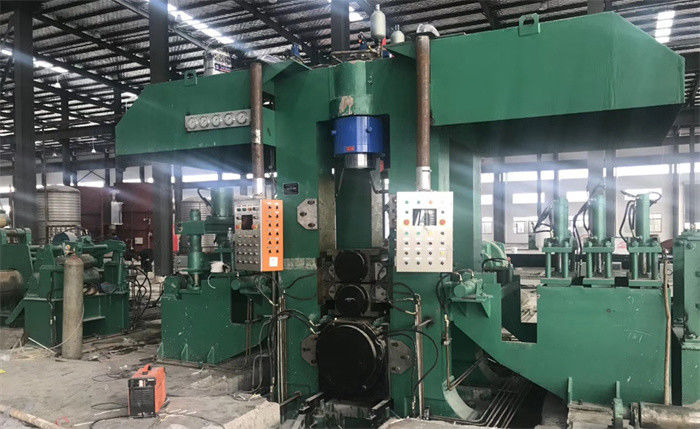

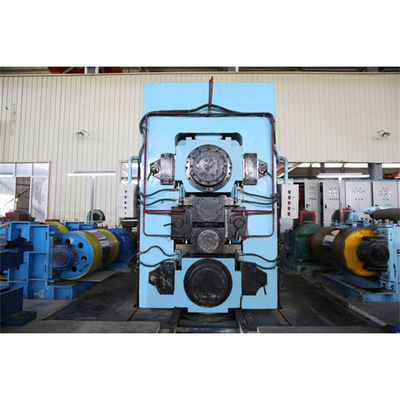

Moinho de laminação de aço especial reversível para o aço carbono alto

Moinho de laminação de aço especial reversível para o aço carbono alto
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
HC 750
Trading Properties
MOQ
1SET
Packing
8 X 40HC
period for dispatch
120 -180 dias
payment method
T/T

Product Details

Destacar:

Moinho de laminação de aço especial

,

Moinho de laminação alto do aço carbono

,

moinho de rolamento 250m/min reversível

Name: Moinho de laminação de aço especial reversível
Material: Aço carbono alto 1095,1075, 1065, 1050
Input Thickness: 1-2mm
Finished Thickness: 0.1-0.3mm
Strip Width: 500-650mm
Coil Load: 10T
Rolling Speed: 250m/min
Press Down: AGC hidráulico
Rolling Process: 6Hi reverso
Rolling Force: 10000KN
Recoiling Tension: 180kN
Rolling Torque: 130KN.M
Land Area: reverso de 15m x de 15m
Total Power: 1600KW
Product Brief
Moinho de laminação de aço especial reversível para o aço carbono alto O aço da boa qualidade é melhor do que claramente o aço carbono nas propriedades do mecânico e do processamento Incluindo de aço estrutural do aço carbono, aço de aço inoxidável, de liga, aço de ferramenta, aço da mola, ...
Product Description

Moinho de laminação de aço especial reversível para o aço carbono alto



O aço da boa qualidade é melhor do que claramente o aço carbono nas propriedades do mecânico e do processamento

Incluindo de aço estrutural do aço carbono, aço de aço inoxidável, de liga, aço de ferramenta, aço da mola, carregando o aço, o aço da engrenagem, etc.

O aço carbono alto médio é aço da boa qualidade, categoria de aço ASTM 1095,1075,1065,1050, força de rendimento 385-1080Mpa

O moinho de laminação para o aço carbono alto médio tem a estrutura muito forte, elevada precisão, características da carga pesada.

O processo de laminação acompanhado com recozimento provisório de Spheroidizing:

  • laminando cada passagem até 20%, cada vez até 50%
  • duas ou três vezes que recozem no sino.
  • rolamento final da passagem da pele

Análise de processo de rolamento:

Primeiro rolamento: 2.0→0.6 (aproximadamente 70% fora, rolamento 4-5passes)

∮150/∮330/∮700x750 rolamento áspero, velocidade de 110 -120m/min

Primeiramente recozendo

Segundo rolamento: 0.6→0.22~0.3 (aproximadamente 50% fora, mesmo até 60~70%)

Em segundo recozendo

Terceiro rolamento: 0.22→0.10

rolamento ∮120/∮330/∮700x750 fino, sobre 240m/min

Para o aço carbono alto o mais duro, talvez precise em terceiro lugar de recozer e em quarto rolar.



750 6 olá! parâmetros do moinho:

  Composição Parâmetros
1 Uncoiler 8T, φ508 x 750 CPC, 132KW
2 straightener 2+7 pitada de φ250mm, straightener de φ160mm, passivo
3 recoiler esquerdo φ508 x 750mm, C.C. 355KW
4 Tabela da entrada & da saída Guia lateral, rolo do defletor, calibre de espessura
5 moinho do reverso 6Hi 420 x 480 colunas, rolos do trabalho de φ150 x 750mm, 630KW C.C., rolos do meio de φ330 x 750, φ700 x 730 rolos alternativos
6 Direito Recoiler φ508 x 750mm, C.C. 355KW
7 Carros de bobina 10T, passeio hidráulico
8 Rolos hidráulicos que mudam ferramentas
9 Sistema de lubrificação fino do óleo 4KW, 60l/min, 0.63Mpa
10 Sistema hidráulico de alta pressão do AGC 18.5KW, 60l/min, pressão 20Mpa
11 Sistema hidráulico da pressão normal 11KW, 60l/min, pressão 10Mpa
12 Sistema de lubrificação do gás de óleo
13 Sistema de lubrificação emulsionado do líquido refrigerante 1200l/min, 0.7Mpa
14 Sistema de controlo elétrico Motorista da C.C. 6RA80, PLC S7-300,


Sistema de controlo:

Os motores da C.C. do moinho de Recoilers e de rolamento são controlados pelo motorista da C.C. da série 6RA80, canal principal para adotar a velocidade e a estrutura de laço fechado dobro atual elétrica, com integrador dado, funções atuais do pre-controle, excitação do ímã adota a estrutura dobro potencial e atual do circuito fechado.

O pacote de software S00 para o motorista da C.C. do recoiler pode conseguir o controle de tensão, dar um coice o cálculo do diâmetro e a compensação dinâmica.

O sistema de controlo da C.C. tem bom e o desempenho seguro assim como a melhor auto-prioridade, viajando de automóvel, auto-diagnosticam, funções rápidas da rede.

O controle principal do moinho é sistema de controlo da velocidade, o recoiler é controle de velocidade durante o controle do rosqueamento e de tensão durante o rolamento (mais exatamente controle de tensão indireto).

  • Funtions principais
  • Moinho principal:
  • Manualmente para a frente ou para inverter para girar unitedly ou singely
  • Controle de velocidade liso de Stepless
  • Começo ou parada da aceleração da velocidade constante, limite de velocidade e sobre a proteção da velocidade
  • parada de emergência
  • Ímã fraco automático
  • Recoilers:
  • Manualmente para a frente ou para inverter para girar unitedly ou unicamente
  • Controle de velocidade liso de Stepless
  • Começo ou parada da aceleração da velocidade constante, limite de velocidade e sobre a proteção da velocidade
  • parada de emergência
  • Ímã fraco automático
  • para começar a tensão, a tensão dada pode ser pré-ajuste liso pelo computador ou pelo pré-ajuste manual
  •
  • Dar um coice o cálculo e a memória do diâmetro
  • Compensação do momento da inércia
  • Compensação da perda da rotação da Não-carga
