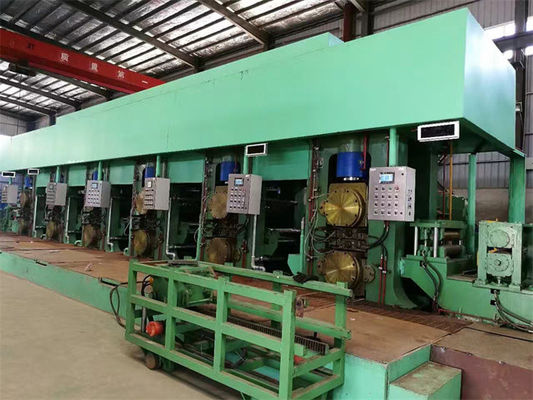

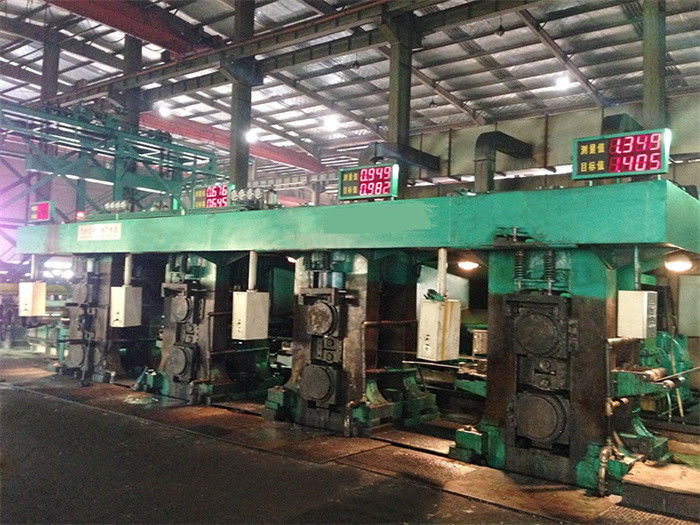

Linha em tandem moinho do moinho de laminação de 750 quatro suportes de rolamento do aço carbono

Linha em tandem moinho do moinho de laminação de 750 quatro suportes de rolamento do aço carbono
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
750 em tandem
Trading Properties
MOQ
1SET
period for dispatch
200 -250days
payment method
T/T

Product Details

Destacar:

Moinho de laminação em tandem de quatro suportes

,

moinho de laminação 280m/min em tandem

,

Moinho de rolamento 650mm do aço carbono

Name: Linha em tandem do moinho de laminação de quatro suportes
Material: A bobina de aço da hora não conservou ou conservou
Input: 2-4 x 650mm
Output: 0.6-1.5 x 650mm
Rolling Speed: 280m/min
Work Roller: dia200 x 750
Backup Roller: dia630 x 730
Press Down: AGC hidráulico
Total Power: 3500KW
Optional: recoilers dobro
Product Brief
Linha em tandem do moinho de laminação de 750 quatro suportes para o aço carbono Moinho de laminação em tandem de 750 quatro suportes continuamente para reduzir a espessura da placa de aço até em 280m/min de 2-4mm a 0.6-1.5mm. A competição do moinho em tandem é uma maneira contínua de desenrolar-se ...
Product Description

Linha em tandem do moinho de laminação de 750 quatro suportes para o aço carbono



Moinho de laminação em tandem de 750 quatro suportes continuamente para reduzir a espessura da placa de aço até em 280m/min de 2-4mm a 0.6-1.5mm.


A competição do moinho em tandem é uma maneira contínua de desenrolar-se a bobinar sem parada, assim, a tesoura automática e máquina de solda, acumulador da tira para manter o processo contínuo quando a bobina em mudança, recoilers dobro for boa opção para melhorar a produção.



Processo da disposição:
Carro hidráulico, uncoiler, Cinco-rolo que endireitam a máquina, soldadura e corte da carga da bobina, acumulador espiral horizontal, plataforma do processamento de entrada, quatro moinho de rolamento do rolo dos suportes 4, plataforma do processamento de saída, com referência ao coiler, bobina que descarrega o carro.



Parâmetros:

Material de tira entrado da bobina Q195, Q235, 08AL
Calibre entrado e largura da tira da bobina 2.0-4.0mm x 650mm
Calibre e largura da tira da bobina da saída 0.6-1.2mm x 650mm
Peso da bobina 12T máximo
Número de suportes de rolamento Quatro
Força de rolamento máxima de cada suporte ≤700T
Velocidade de rolamento da saída máxima 280m/min
Tensão do Coiler ≤70KN
Dimensões do rolo do trabalho ×do φ230750milímetros
Dimensões alternativas do rolo ×do φ630730 milímetros
Pressão de sistema hidráulica do AGC 21Mpa máximo
Cilindros hidráulicos do AGC φ480mm x 70mm, 2pcs
Motores principais C.C. 4sets 1250rpm de 700KW x
Motor do Coiler 430KW C.C. 1400rpm
Controlo do motor da C.C. Siemens 6RA80
Sistema de controlo elétrico Calibre de espessura 4sets,
medidor de tensão 3sets,
PLC de Siemens, armários do CCM
Sensor do deslocamento de MTS, etc.



O moinho frio em tandem é produtividade alta, exigindo:

  • A fonte de alimentação e o consumo enormes, moinho frio da eficiência elevada podem salvar o poder e controlar o custo do processo do rolamento.
  • A água emulsionada para refrigerar de rolamento do processo precisa uma associação grande com sistema de filtração de manter bastante líquido refrigerante limpo.
  • Os armários e os painéis de controle de Electrc são programação da elevada precisão e sistema de reação para assegurar o rolamento de alta velocidade da precisão.
  • A pilha da tensão sincroniza a velocidade e a tensão de rolamento entre dois moinhos.
  • O operador deve ser especializado correr o moinho
  • Os calibres de espessura são necessários ao calibre da folha de controle.
  • Sistema de lubrificação fino do óleo para as caixas de engrenagens do moinho e do recoiler.
  •

Opção de dois Coilers:

a cabeça da tira vem a um coiler, envoltório da correia guarda a cabeça e envolve-a no mandrel de bobinamento, o começo de aço da tira que bobina acima no mandrel, acelera a velocidade de bobinamento até a velocidade estável máxima, quando a emenda de solda da cauda da bobina vem perto do coiler, para retardar a linha do moinho, eliminou a tira após a emenda de solda da cauda.
