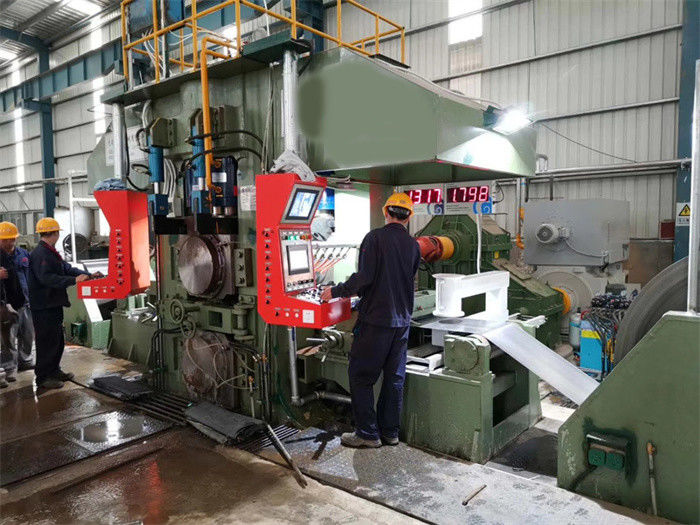

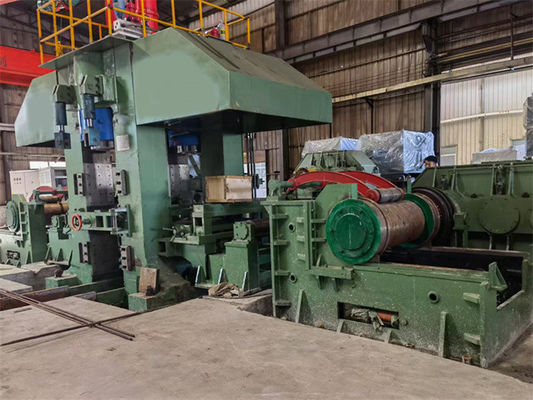

AGC de alta velocidade /AFC/APC 6Hi que inverte a linha do moinho de laminação (1450)
o moinho de laminação reversível de φ370/φ415/φ1180×1380mm 6hi é moinho de laminação de alta velocidade da elevada precisão da configuração alta com parâmetros abaixo:
| Matéria prima |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| strength≤ elástico 610N/mm2 do strength≤ 360N/mm2 do rendimento |
| largura da espessura x de 2-3.5mm (900-1250) milímetro |
| ID610mm OD2000 27T máximo |
| Produto acabado |
| 0,12 -0.8mm x 900 -1250mm |
| ID508 X OD2000 x 27T |
| olá! moinho 1380 6 reverso |
| rolo do trabalho de φ370-φ330×1380mm |
| rolos médios de φ415~φ375×1380mm |
| rolos alternativos de φ1180-φ1080×1300mm |
| Dobra do rolo do trabalho (único lado +/-): 375/280KN |
| Dobra média do rolo (único lado +): 450KN |
| Transferência média do rolo: ±150mm |
| Força de rolamento máxima: 15000KN |
| Torque de rolamento máximo: 110KN.M |
| Velocidade de rolamento: 1300m/min máximo |
Composição:
Uncoiler, 1set Carro de carregamento da bobina, 1set Straightener principal da bobina, 1set
Recoiler antes do moinho, 1set Bobina que descarrega o carro, 1set
Processando a tabela antes do moinho, 1set
moinho de laminação reversível de φ370/φ415/φ1180×1380mm 6hi
Processando a tabela após o moinho, 1set
Equipamento em mudança do rolo, 1set
Recoiler após o moinho, 1set Bobina que descarrega o carro, 1set
Sistema hidráulico de alta pressão para os cilindros servo 1Set do AGC
Sistema hidráulico da pressão média para o rolo que dobra 1set
Sistema hidráulico da pressão normal para as ações hidráulicas 1set
APC, AFC, sistema de controlo elétrico 1Set do AGC
Sistema de lubrificação (sistema de líquido refrigerante emulsionado, lubrificação do gás de óleo, lubrificação fina do óleo)
Descrição do sistema de controlo elétrico:
| 1 sistema de fonte e de distribuição de alimentação |
| |
stransformer da movimentação do transformador e do motor 710V da movimentação 400V |
| |
Sistema de distribuição do poder da baixa tensão |
| |
Sistema de UPS |
| 2 sistemas de movimentações do motor principal |
| |
O sistema da movimentação principal inclui movimentações do uncoiler, recoiler antes do moinho, rolo superior do moinho principal, um mais baixo rolo do moinho principal, recoiler após o recoiler, toma o uso do controlador da frequência da C.A., incluindo armários de movimentação, os motores de movimentação. |
| |
O controle de frequência da C.A. é série de SINAMICS S120, ônibus de C.C. comum que conecta com diversos motores, parada do feedback. |
| |
Conecte o sistema da movimentação principal com o sistema da automatização por Profibus |
| sistema de 3 movimentações auxiliar do motor |
| |
Os motores de rolos do defletor adotam S120, bombeiam os motores de processar a estação da lubrificação para adotar inversores da frequência de G120XA. |
| |
movimentação do motor da velocidade constante |
| sistema da automatização 4 |
| |
Categoria L0 do controle da movimentação, categoria básica L1 do sistema da automatização, HMI L1.5. |
| |
um controle sequencial da lógica S7-315 |
| |
um outro sistema de movimentação do motor e sistema controle de processos (S7-400+2×FM458) |
| |
conexão remota do I/O |
| |
AGC, AFC, controle do APC |
| Estação de 5 operações |
| |
Estação desenrolando-se da operação |
| |
Estação principal da operação |
| |
Painel da operação da entrada |
| |
Painel da operação da saída |
| 6 medidores e sistemas de inspeção |
