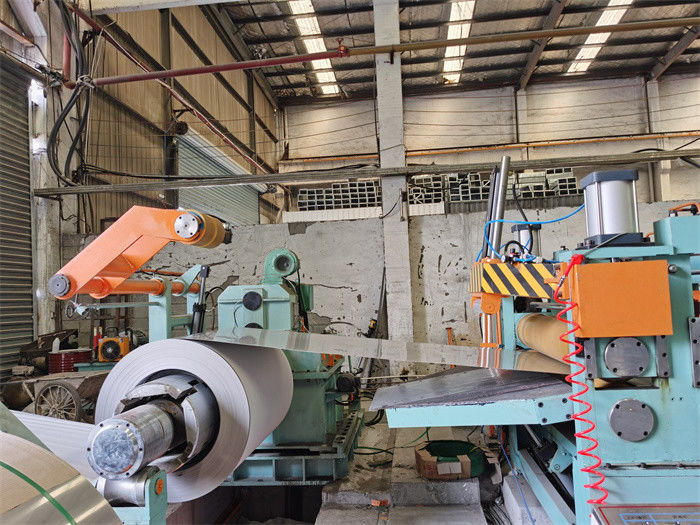

Chapa de aço automática da elevada precisão de alta velocidade que corta a linha máquina
Product Details
0.3-3 x 1300 linhas de corte máquina
,100m/min que corta a linha máquina
,Linha de corte de alta velocidade máquina
Chapa de aço automática da elevada precisão de alta velocidade que corta a linha máquina
As características principais desta máquina incluem:
Alto nível da automatização: alimentação automática, corte automático, enrolamento automático, controle totalmente automático, nenhuma necessidade para a intervenção manual, reduzindo o trabalho manual na produção.
Precisão de corte alta: Esta máquina adota a tecnologia de corte avançada, que pode conseguir a elevada precisão e o corte de alta velocidade, melhorando eficazmente a qualidade de produto.
Capacidade de processamento forte: A linha de corte da placa de aço tem a capacidade de processamento forte, que pode simultaneamente processar placas de aço múltiplas de especificações e de espessuras diferentes para encontrar necessidades diferentes da produção.
Adaptação forte: Esta máquina é não somente apropriada para cortar placas de aço ordinárias, mas igualmente para cortar tipos diferentes de placas, tais como placas de aço inoxidável, placas de aço da cor, etc.
Consequentemente, as linhas de corte automáticas da placa de aço são amplamente utilizadas na indústria de aço, especialmente nas indústrias tais como a fabricação automotivo, o espaço aéreo, a construção, e os aparelhos eletrodomésticos, com valor importante da aplicação.
Composição
Bobina que prepara a sela, carro de carregamento da bobina, Uncoiler, abridor da bobina, alimentador & Pre-leveler da pitada, acumulador 1 da tesoura, do poço, guia da entrada, dobadoura da talhadeira, da sucata, Pit Accumulator 2, tensor e Pre-separador, tesoura do cargo e rolo principais do defletor, recoiler com separador overarm, bobina que descarrega o carro, (torniquete)
- Uncoiler: único tipo do modilhão do mandrel para a carga 15-20T da bobina ou uncoiler dobro das cabeças do atarraxamento para 20 -30T
- Alimentador e Preleveler da pitada: tira de aço de alimentação da pitada à talhadeira no movimento e na tira da alimentação no acumulador do poço no modo automático.
- A talhadeira é o coração da linha de corte, instala facas de disco, espaçadores, anéis de borracha ou as tiras de madeira para realizar cortando, troca rápida das talhadeiras dobro são opcionais
- As caudas da régua pressionam o rolo: instalado na tabela do rolo sobre dobadouras da sucata, para pressionar tiras cortadas as caudas não caem no laço do poço.
- Dobadoura da sucata: o tipo vertical ou o tipo horizontal estão disponível, enrolam acima sucatas da borda.
- Tiras que separam: três tiras das épocas que separam (duas vezes antes da tensão, uma vez antes de dar um coice).
- Estação de tensão: os canais entalharam feixes apertam as lãs sentidas para fornecer a tensão ajustável dar um coice.
- Rolo da codificação do defletor: deflexione o sentido das tiras antes de dar um coice e de medida de linha velocidade para realizar a sincronização entre a talhadeira e o recoiler
- Recoiler: o mandrel sem emenda ou o mandrel normal dos segmentos estão disponível, para enrolar acima tiras em ordem sob as tiras da imprensa que separam.
Parâmetros
| Bobina da mãe | Cortando o número | Cortando a velocidade | Cortando a precisão | Ferramentas | Poder | Capacidade |
|
0.3-3mm grossos largura de 300-1300mm IDENTIFICAÇÃO de 508mm 1800mm OD peso 20T |
25strips para 0.3-1mm;
10strips para 2.0-3.0mm; |
0-120m/min ajustável |
tiras de 20-1300mm; ≤+/-0.10mm cortou a largura, corcunda de bobinamento ≤0.5mm. |
Facas: SKD11, SLD, H13K Espaçadores: Aço 45# Coxim: de borracha, o plutônio soa Separador de nylon 16Mn que separa discos |
260KW total Talhadeira 90KW Coiler 110KW |
bobina 15T de 30mins/coil x, 8hours 240T |
Desenho de implantação
