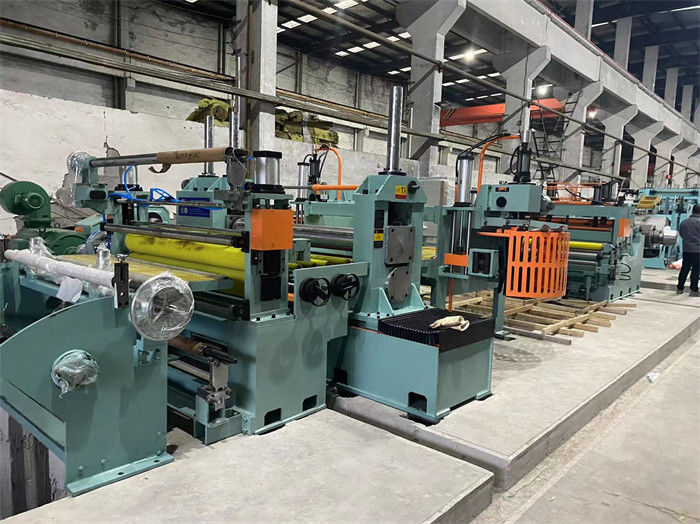

Bobina de aço inoxidável da elevada precisão que corta a linha máquina (talhadeira gêmea opcional)
Bobina da elevada precisão que cortam a linha, muito forte de aço inoxidável e muito precisa. Porque, comparado com a força de rendimento normal ≤350Mpa do aço carbono strength≤550Mpa elástico, a força de rendimento de aço inoxidável ≤550Mpa da força da folha strength≤780Mpa elástico e a força elástica muito mais alta
Como o aço de alta qualidade, a superfície de aço inoxidável da folha é brilhante e liso, deve bem ser protegido no processo de corte, todos os rolos da transmissão são de borracha do plutônio revestido.
Características
1. Decoiler muito forte do cantileveler e rolo e descascador da imprensa da abertura da bobina que trabalham com pá a placa, com dispositivo de descascamento de papel

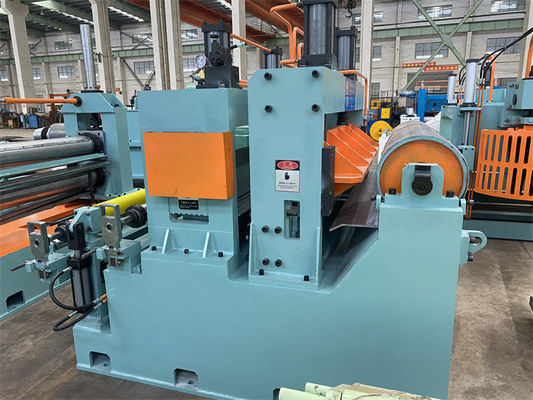

2.Slitter: os suportes da talhadeira, eixos, facas são talhadeira mais grande e mais forte do que a normal. O poder do motor de movimentação é mais talhadeira modelo do que a normal de aproximadamente 40%.
os rolos da transmissão 3.All são de borracha do plutônio revestidos para evitar a partir do zero a superfície da folha do STS.
o laço do poço 4.Accumulator é mais longo e profundamente bastante para certificar-se da tira de aço inoxidável elástica que acumula.
a unidade da disposição 5.Tension para possuir o rolo e as lãs sentiu para fornecer a tensão estável ajustável para dar um coice.
6.Recoiler tem o tipo de quadro portal separador overarm, da parte superior para pressionar a separação de tiras.
7.Slitting aceleram a 120m/min, corte da elevada precisão.
as facas 8.Slitting serão o material especial SKD11, H13K, SLD, etc.
o sistema 9.Hydraulic, tal como os cilindros hidráulicos, válvulas, é robusto e mais durável.
Cortando a precisão:
- Tolerância das larguras da régua: ≦0.10mm; Width<300mm cortado, espessura <1.2mm, cortou a largura tolerance≦0.05mm;
- Curvatura cortada: ≦0.5mm/M para a tira de mais extensamente de 300mm, ≦1.0mm/M para a tira de <300mm>
- rebarbas: ≦0.05mm, ou para dizer, não mais de 5% sobre da tira da espessura de 1mm que corta na velocidade estável sob condições de facas afiadas e diferenças apropriadas da faca.
- Coice staggering≦±0.5mm (na velocidade estável, mudança da velocidade não tão rapidamente
- Turriform da coice: ≦±2.0mm (no diâmetro de bobinamento máximo
Parâmetros:
| Cortando 120mpm da linha 0,3 -3 x 1600 |
Parâmetros |
| Bobinas de aço de vinda |
ID508mm, 610mm, OD1800mm, peso 20T da bobina |
| Bobinas terminadas do bebê |
ID508mm, OD1800mm, peso 20T da bobina máximo |
| Largura da bobina da mãe |
300-1600mm |
| Larguras da bobina do bebê |
30mm -600mm |
| Número de corte |
1mm x 30slits; 3mm x 15slits |
| Motores principais |
Talhadeira 132KW + Recoiler 160KW |
| Faca da talhadeira |
ID240 x OD360 x 15mm SKD11 HRC58-61 |
| Mandrel de Recoiler |
Mandrel sem emenda |
| Opcional |
Talhadeiras gêmeas da troca rápida |
| Cortando a velocidade |
0-120mpm ajustável |
| Configuração |
PLC de Siemens, Parker Drive, válvulas de Rexroth |
| Cortando a precisão |
Largura ±0.1mm da régua; Curvatura ±0.1mm/m; departamento 5% da espessura; corcunda da coice<0>
|
Configuração:
| Parte |
Material, processando, tipo |
| eixo, linha central, rolo |
42CrMo, HB250-275 |
| Mandril da talhadeira |
42CrMoforging, HB280-300, MF de superfície HRC50-55, revestimento duro do cromo, lustro de superfície |
| Quadro, bases |
Q235-A, (16Mn) placas Q345 de aço que soldam, tratamento de recozimento |
| Corpo da caixa de engrenagens |
Q345 placas que soldam, tratamento térmico, sopro de areia, pintura da primeira demão |
| Engrenagens: |
o aço de forjamento 40Cr, HB240-255, dentes cimentou, os dentes moídos |
| Segmentos de Uncoiler Recoiler: |
55# moldou de aço, a moderação, o revestimento duro do cromo e o lustro |
| Bomba hidráulica |
Bomba variável do pistion de Yuken |
| PLC |
Siemens S200 |
| Rolamento |
HRB, ZWZ, SKF |
| Peças pneumáticas |
Airtac, SMC |
