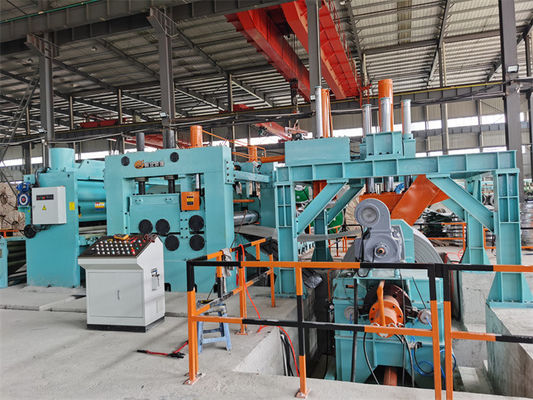

Tela de aço HR de calibre pesado para dupla nivelação cortada em linha de comprimento
A chapa de aço HR de calibre pesado é uma chapa de aço carbono Q235, Q345, S355, resistência ao rendimento ≤ 270Mpa resistência à tração ≤ 465Mpa, a linha de nivelamento cortada ao comprimento é pesada, incluindo o descolador,de um ou dois niveladoresA medição do comprimento da folha é encoderado em um rolo de codificação instalado em um nivelador.Envia a folha para o rack de empilhamento e depois os empurradores empurram a folha limpaO nível duplo significa o nível prévio para o nivelamento grosseiro e o nível principal para o nivelamento fino, o nível prévio é de 2 hi, o nível fino é de 4 high,a sincronização entre eles são controlados por controladores de velocidade sob PLC.
Composição e parâmetros:
| - Não, não. |
Composição |
Parâmetro / Configuração |
| 1 |
Sade de bobina |
20 a 30 T |
| 2 |
Descolagens de mandril duplo |
Φ500-800 mm, carga de 30 T |
| 3 |
Alimentação por pinça e nivelador de cinco rolos |
Φ220 mm, 55 -75 kW |
| 4 |
Acumuladores de poços |
6000 mm |
| 5 |
Guia lateral 1# (opcional) |
Hidráulico 1000-2000 mm |
| 6 |
Trimmer de borda (opcional) |
Corpo separado, controlo de frequência,
Borda de 3-8 mm
|
| 7 |
Rebocador de sucata e mesa de rolamento (opcional) |
Guia de sucata, enroladora hidráulica |
| 8 |
Guia lateral 2# |
Hidráulico 1000-2000 mm |
| 9 |
11 nivelador de rolos |
4Hi, 132KW, Φ190 mm |
| 10 |
Encodificador rotativo |
Rep, Omron |
| 11 |
Tesoura hidráulica |
Função pesada, 22 kW |
| 12 |
Tabela de rolamento |
4000 mm |
| 13 |
Stacker |
Tipo de rack simples, 12 m |
| 14 |
Sistema hidráulico |
Válvulas de vitória, bomba Yuken |
| 15 |
Sistema de controlo eléctrico |
Parker DC drive, Siemens PLC e HMI |
Personagens:
1- Descolador / Descolador
O descolador tem mandrilos duplos e bases deslizantes fortes.
Cada mandril tem três passos, a abertura e fechamento de dois mandrels por cilindros hidráulicos.
Mecanismo de contra-tensão instalado na parte superior da base do desenrolar, para garantir a estabilidade do desenrolar.
2. Portal de abertura de cabeças de estrutura bobina
A estrutura do portal é muito forte, com um rolo de pressão de snubber, um rolo de endireitação no topo da estrutura.
a pressão hidráulica do rolo de snubber em cima da bobina de aço e o seu ângulo de pressão é ajustável,
O rolo de endireitação pode deslizar para a frente e para trás para rastrear a cabeça da tira e endireitá-la.
A placa de pá instalada no preleveler suporta a cabeça da bobina enquanto endireita a cabeça da bobina da rolante.

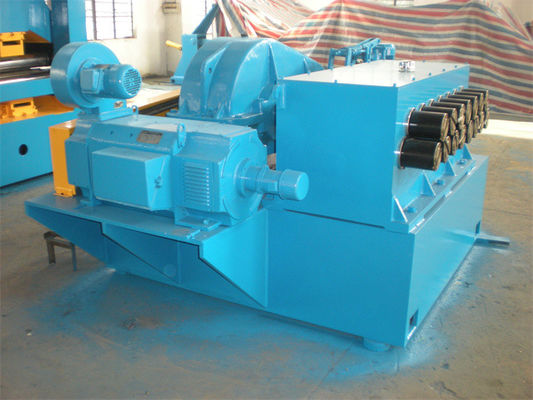

3. primeiro 2+5 pré-niveler
O rolo é enorme e forte, aliviando a tensão interna da bobina de aço, a superfície do rolo é endurecida e revestida de cromo
Para aliviar a tensão de flexão de desenrolar para o estado relaxado.

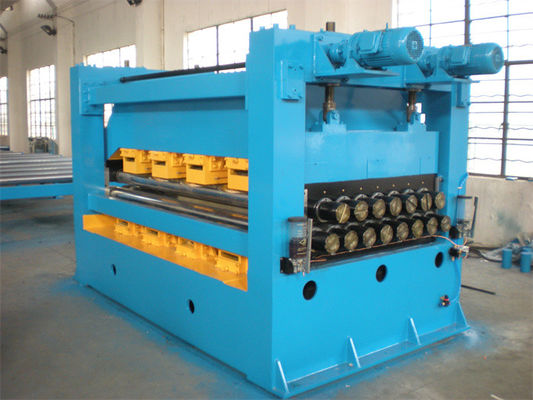

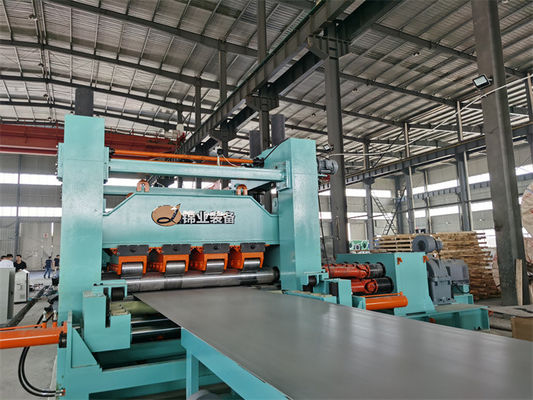

4. Equalizador de carga pesada
O número de niveladores pesados será de 13pcs, 11pcs, 9ocs, o diâmetro dos rolos será de 180mm -230mm -300mm,
A distância e o ângulo dos rolos superiores e inferiores podem ser ajustados.
Não parar nivelamento, o nivelador trabalhando continuamente sem pressionar chapa de aço enquanto corte síncrono, isso é bom para proteger a superfície da chapa de aço sem deixar marca de rolos
Quando o corte de cisalhamento é interrompido, o nivelador é agarrado e parado durante a medição do codificador.
5. Tesoura hidráulica
Tela de corte: sincronizado Corte de alta frequência e estrutura forte, estação hidráulica forte para corte, grande servomotor para sincronização de rastreamento de placas de aço.
O cisalhamento de balanço hidráulico é o corte de parada durante a medição do codificador.
6Controle automático, todo o processo está sob controle PLC no modo automático.
