O aço pesado do calibre cortou à linha máquina do comprimento com auto empilhador
Product Details
corte de 16mm à linha máquina do comprimento
,corte de 4mm à linha máquina do comprimento
,Linha de corte de aço da bobina do calibre pesado
O aço pesado do calibre cortou à linha máquina do comprimento com auto empilhador

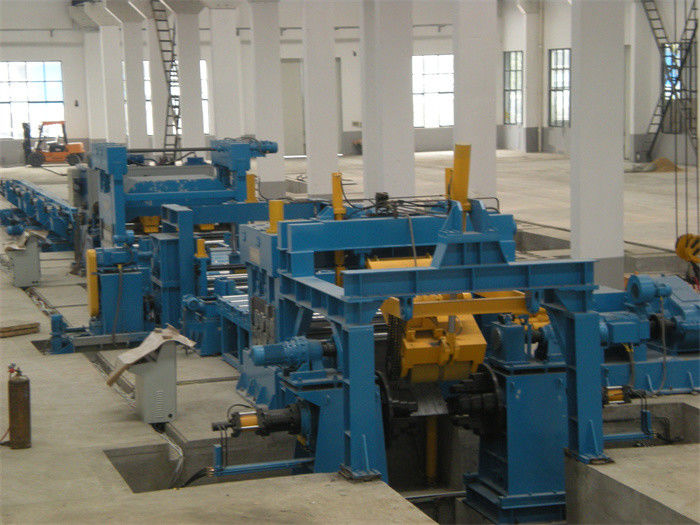

O corte pesado da chapa de aço do calibre à linha do comprimento inclui a bobina que prepara selas, carro da carga da bobina, uncoiler, abridor portal da cabeça da bobina do quadro, pre leveler, rola a tabela (guia de lado, ajustador de borda), rola a tabela, guia de lado, leveler 1 ou 2, codificador, tesoura, transportam para rolar a tabela, alimentador da pitada, empilhador automático.
Controlo automático resistente de processo contínuo, embora a máquina não tão precisamente tão lisamente como o corte de folha de aço inoxidável, o corte de folha da bobina do aço carbono à linha do comprimento seja linha automática da configuração alta.
- Força de rendimento normal ≤270Mpa do aço carbono strength≤465Mpa elástico,
- Quando a escala da chapa de aço é além da capacidade de um leveler, tal como 1-10mm, 2-12mm, dois levelers, um menor e um mais grande, é apropriados, entrementes duas vezes nivelando, primeiramente nivelando áspero e então nivelando fino, é bom dar folhas lisas.
- Empilhar adota a cremalheira simples para receber folhas dos rolos de pitada e empurradores pneumáticos para empurrar então cada folha para puro.
- Medidas de codificação de comprimento de folha do comprimento na velocidade aproximadamente de 30m/min, folha x 8pcs de 2m pelo minuto.
- Empilhador automático: o tipo da gaveta que recebe os braços do rolo recebe a chapa de aço pelos cilindros pneumáticos, tabela de elevador movente do up-down hidráulico, lado pneumático e os empurradores transversais, largura da folha são haste do parafuso ajustada pelo motor, tabela do rolo da saída transmitem para trás folhas para fora, chicana para parar extremidades das folhas.
Composição e parâmetros:
| Não. | Composição | Parâmetro/configuração |
| 1 | Sela da bobina | 35T |
| 2 | Uncoiler dobro do mandrel | Φ500-800 milímetro, carga 35T |
| 3 | Alimentador da pitada e Leveler de cinco rolos | Φ230 milímetro, 75KW |
| 4 | Acumulador do poço | 6000mm |
| 5 | Guia lateral 1# | 1000-2000mm hidráulico |
| 6 | leveler de 11 rolos | 4Hi, 160KW, Φ210 milímetro |
| 7 | Codificador giratório | Representante, Omron |
| 8 | Tesoura hidráulica | Resistente, 45KW |
| 9 | Tabela do rolo | 5000mm |
| 10 | Empilhador | 12m 5 empurradores |
| 11 | Sistema hidráulico | Válvulas de Vitory, bomba de Yuken |
| 12 | Eletricamente sistema de controlo | Movimentação da C.C. de Parker, PLC de Siemens e HMI |
Caráteres:

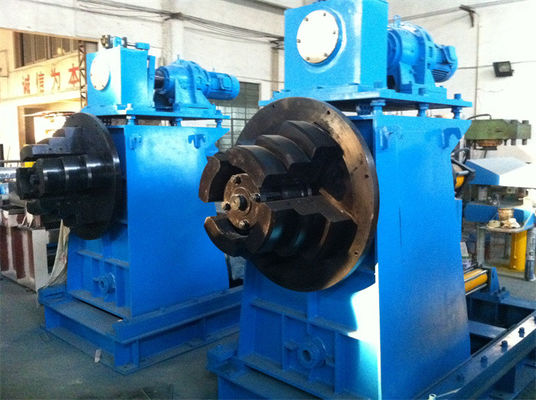

1.Uncoiler/Decoiler
o corte pesado à linha do comprimento segura bobinas de aço pesadas do calibre pesado. o uncoiler tem mandrels dobro e bases deslizantes fortes.
Cada mandrel tem três etapas, a abertura e um fechamento de dois mandrels pelos cilindros hidráulicos.
Mecanismo traseiro da tensão instalado sobre a base do uncoiler, para assegurar a estabilidade desenrolando-se.
2. abridor principal da bobina portal do quadro
O quadro portal é muito forte, com o rolo da imprensa do retentor, endireitando o rolo sobre o quadro.
a imprensa de rolo hidráulica do retentor sobre a bobina de aço, e seu ângulo de compressão são ajustáveis
Endireitar o rolo pode deslizar para a frente para trás para seguir a cabeça da tira e para endireitá-la.
Trabalhando com pá a placa instalada no preleveler apoie a bobina que o quando principal endireitar a cabeça da bobina da imprensa do rolo.
3. primeiro pre leveler 2+5
o rolo é enorme e o esforço interno forte, reliefing da bobina de aço, superfície do rolo é endurecido e croma revestido
Ao relevo o esforço de dobra desenrolando-se ao estado relaxado.
4. Leveler resistente
o número de leveler resistente será 13pcs, 11pcs ou 9pcs, diâmetro dos rolos será 180mm -230mm -300mm,
A diferença e o ângulo de rolos superiores e de uns mais baixos rolos podem ser ajustados.
Nenhuma parada que nivela, leveler que trabalha continuamente sem pressionar a placa de aço quando o corte synchro, este for bom para proteger a superfície da placa de aço sem deixar a marca do rolo
Quando a tesoura é parada que corta, o leveler está embreado e parado sob a medição do codificador.
5. tesoura hidráulica: Motor da bomba 30KW hidráulica
6. O controlo automático, o processo inteiro está sob o controle do PLC no auto modo.
