O corte de alumínio do metal à mosca giratória da tesoura da máquina do comprimento cortou à linha máquina 3 x 1800 do comprimento
Product Details
Corte de alumínio do metal à máquina do comprimento
,O metal cortou à máquina 1800mm do comprimento
,A mosca cortou à linha máquina do comprimento
A mosca giratória da tesoura da folha de alumínio cortou à linha do comprimento (3 x 1800)
A folha de alumínio é clara na densidade maciça, superfície lisa brilhante, um corpo mais macio, a bobina de alumínio pode estar a umas dimensões muito largas, muito grandes, feitas da laminagem a quente e do processo então de laminação. O corte de folha de alumínio da bobina à linha do comprimento deve ser corte da mosca, tesoura giratória é corte eficiente da mosca à solução do comprimento.
Caráteres:
- pare não continuamente para aplainar a folha de alumínio sem marca do rolo
- pitada servo que alimenta com codificação para conhecer o comprimento de folha, fósforo do corte da mosca com o comprimento
- Ações giratórias dobro da tesoura para assegurar precisamente o lugar de corte.
- empilhar o sistema recebe a folha peça por peça sem ferir folhas.
- 6 olá! que nivelam a máquina apropriada para nivelar folhas de alumínio macias na elevada precisão
- o uncoiler automático do modilhão é eficiente e preciso, os segmentos do mandrel são bordas do pinhão dos dentes que sobrepõem um com o otro.
Especificação de alumínio da folha da bobina
| folha de alumínio da bobina | espessura | largura | peso | densidade |
| 0.2-6mm | 200-2000mm | 5-6T | 2.71g/m3 |
Propriedades de alumínio da folha:
| categoria | pureza | categoria | uso |
| série 1xxx | Al 99% | 1050, 1060,1100 | comum |
| 2xxx | Cu (3-5%) | 2A16 (LY16), 2A06 (LY6) | aviação |
| 3xxx | Manganês (1.0-1.5%) | 3003,3004,3005,3A02, 3A21 | comum |
| 5xxx | Magnésio (3-5%) | 5052.5005.5083.6754. 5A05 | comum, aviação |
| 7xxx | Zn | 7075 | materiais de aviação |
Composição
- 1.Coil que armazena a sela, bobinas de alumínio da loja um ou dois
- carro da carga 2.Coil. tome uma bobina da sela e carregue uma bobina ao uncoiler
- uncoiler do mandrel 3.Single: o mandrel hidráulico da expansão para Ф508mm padrão, hidráulico centraliza o ajuste, com descascador de papel.
- rolo do retentor da cabeça 4.Coil, descascador que trabalha com pá a placa: para abrir a cabeça do coill do uncoiler e enviá-la no alimentador da pitada

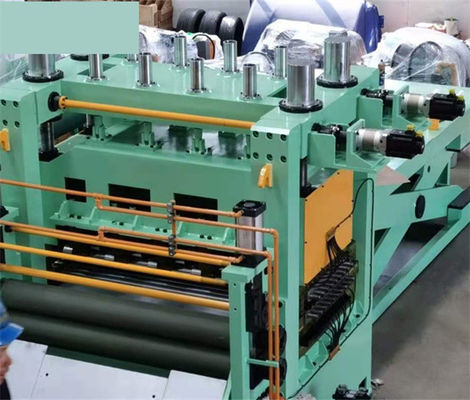

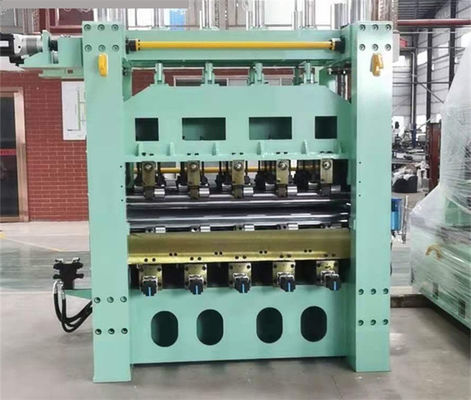

- 5.2+17 Leveler do rolo: os rolos do trabalho 6Hi, 2layers, os rolos 2layers médios e os rolos 2layers alternativos, tensão traseira são benéficos entre o leveler e o uncoiler.
- 6. tabela de Pit Accumulator ou do rolo da transmissão: o poço acumula a folha no poço para assegurar a leveler o funcionamento contínuo, tabela do rolo da transmissão é igualmente praticável no corte síncrono da mosca.
- 7. Pares de rolos dobro, com medida servo do comprimento (e filme que lamina): O comprimento servo que mede (pares de rolos de pitada ou de estrutura de 2+5+2 rolos conduzidos pelo servo motor e pelo controlador), com plutônio revestiu rolos de pitada para a estratificação do filme
- tesoura 8.Rotary: cortando a frequência e o lugar conforme o comprimento e a velocidade de folha.
- transporte 9.Belt: transporte folhas terminadas ao empilhador
- 10.Stacker: recebendo a folha peça por peça e empilhando acima na tabela de levantamento, empilhando a carga 5T.
- 11.Sheets carro, tabela do rolo da saída: entregue folhas para fora, a seguir embalando. podem ser dois carros, um que trabalha e o outro que espera.
- sistema 12.Hydraulic: A bomba de engrenagem 11KW fornece a pressão 12Mpa.
- sistema de controlo 13.Electric: Um armário elétrico e dois painéis de operador (um console para a medição servo, o PLC, o HMI e o empilhamento, o um para se desenrolar e nivelar) com funções completas e seguras
Parâmetros:
| Artigo | Dados | Artigo | dados |
| material | Bobina de alumínio | nivelando o rolo | Ф70mm, 17pcs |
| largura da folha | 500-1600 | nivelando o motor | 75KW |
| espessura da folha | 0.3-3.0 | Fixação servo do comprimento | 7.5KW |
| peso da bobina | 15T | empilhando o sistema | um grupo |
| comprimento da tira | 500-4000m | estratificação do filme | disponível |
| linha velocidade | 80m/min | Controle elétrico | PLC de Siemens |
| época do corte pela bobina | 40-120mins | tipo de leveler | 6hi |
As folhas de alumínio nas bobinas são geralmente mais macias no corpo e liso na superfície, podem ser o alumínio puro ou a liga de alumínio. mais frequentemente 1xxx, 3xxx, 5xxx, folhas de alumínio da série de 7xxx. A força de rendimento ≥65Mpa, folhas da bobina da resistência à tração 170-305Mpa pode ser macia completo (estado de O), semi duro (H24), duro completo (H18).
Fotos:
